50
9424273995 Ред. H1
Если перевозбуждение наступает раньше полного сброса (т. е. менее 300 секунд), отсчет
продолжается с этой же точки по закону обратных квадратов. Например, если условие снова
наступает через 150 секунд (50% от общего времени сброса), время срабатывания для второго
события начнется с 30%, а не с 0%, следовательно, до срабатывания останется 70% от исходного
времени срабатывания, т. е. 35 секунд. На Рис. 37 показаны обратнозависимая выдержка времени
и время сброса.

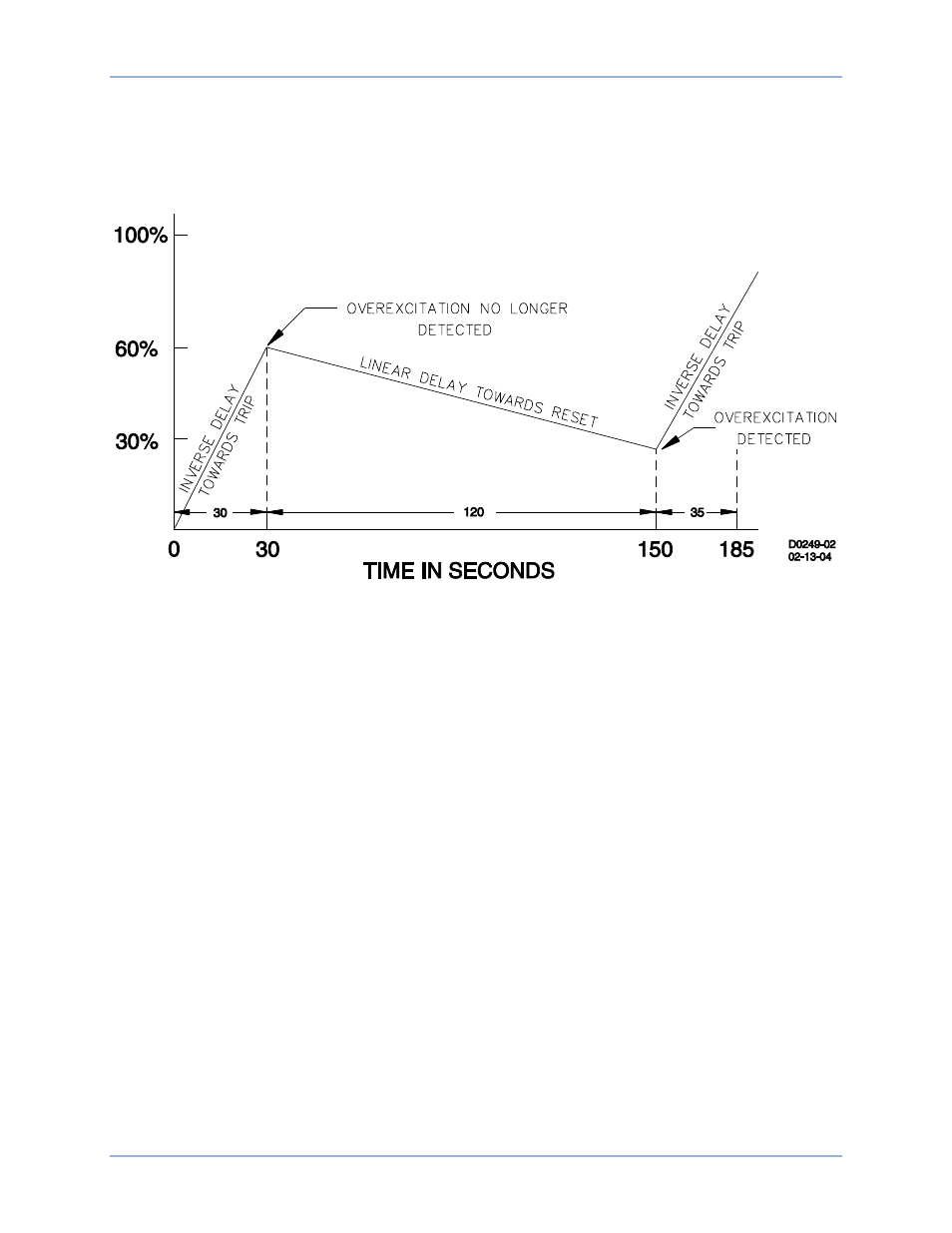

Рис. 37. Обратнозависимая выдержка времени и время сброса
Защита от перевозбуждения (24)
BE1-11t
