220
9424273995 Ред. H1
а клеммам цепи 2 ТТ — обозначения F1 (IA2)–F8 (IG2). Изображение см. в главе «Клеммы
и разъемы».
Сигнализация
Предупреждение о сквозном коротком замыкании 51TF указывает на состояние предупреждения,
при котором количество сквозных коротких замыканий превышает настройку количества
предупреждений. Сигнализация выводится на дисплее передней панели, в веб-интерфейсе и на
экране «Сигнализация» в BESTCOMSPlus. Сведения о программировании сигнализации
см. в главе «Сигнализация».
Счетчик предупреждений можно предварительно настраивать и сбрасывать с помощью
интерфейса передней панели BESTCOMSPlus.
Блокировка элементов
Данный вход обеспечивает логический контроль или контроль элементов.
Для элемента контроля трансформатора предусмотрен логический вход «Блокировка», который
при получении значения «истина» позволяет отключить тот или иной элемент за счет
принудительного присвоения логического значения «0» выходам «Срабатывание» (соответствует
началу срабатывания) и «Срабатывание» (соответствует началу работы) и за счет сброса таймера
элемента. Соединение входа «Блокировка» элемента с необходимой логикой осуществляется
в BESTlogicPlus.
Логические соединения
Для создания логических соединений элементов контроля трансформатора в BESTCOMSPlus
используется экран BESTlogicPlus. На Рис. 144 представлен логический блок элемента контроля
трансформатора. Сводка по входам и выходам логик представлена в таблице Таблица 75.

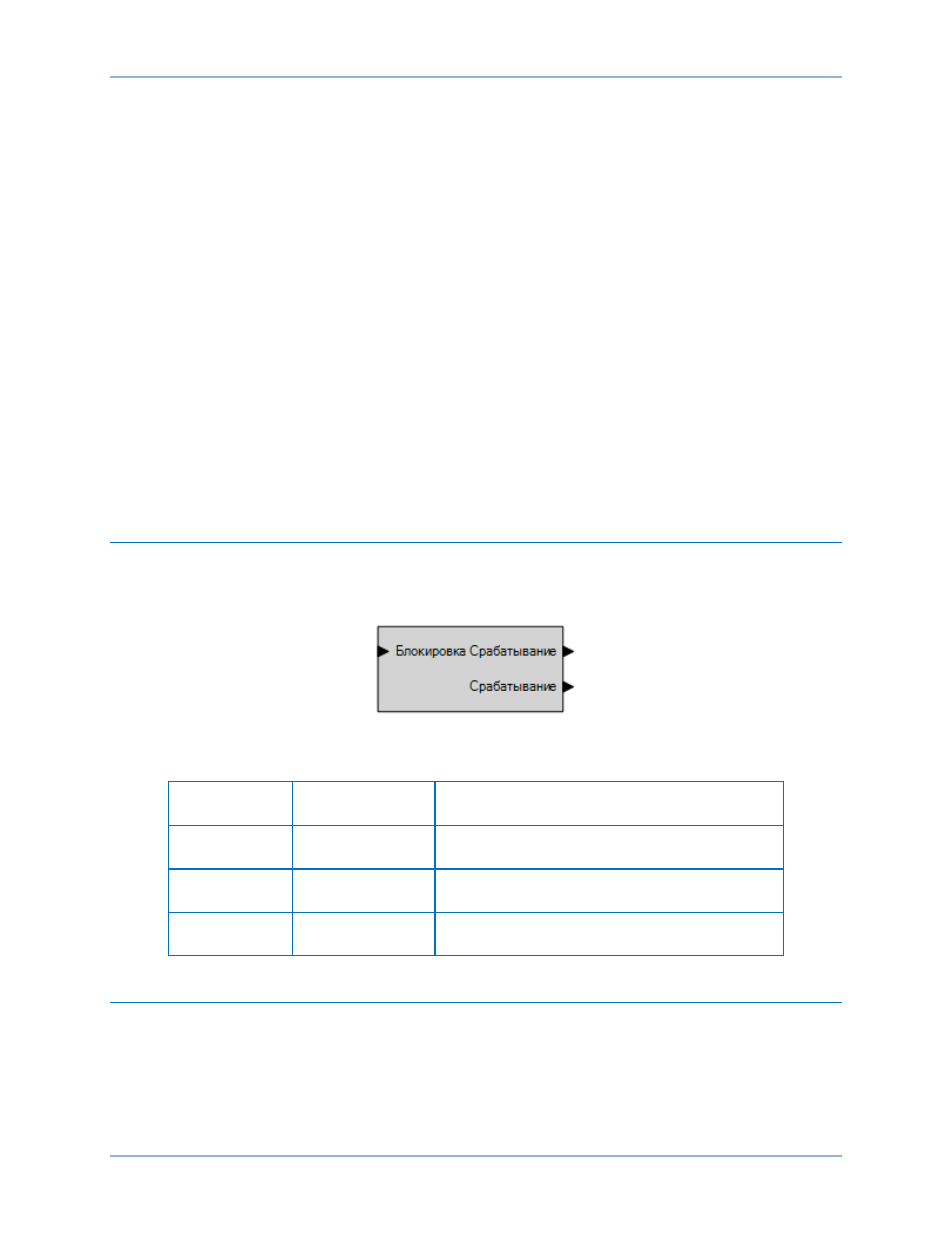

Рис. 144. Логический блок элемента контроля трансформатора
Таблица 75. Логические входы и выходы
Имя
Логическая
функция
Назначение
Блокировка Вход
Отключает функцию 51TF, если имеет
значение «истина»
Срабатывание Выход
Имеет значение «истина», когда 51TF
находится в положении работы
Срабатывание Выход
Имеет значение «истина», когда 51TF
находится в положении срабатывания
Операционные настройки
Для настройки операционных параметров элемента контроля трансформатора используется экран
настроек «Контроль трансформатора (51TF)» (Рис. 145) в BESTCOMSPlus. Сводка по диапазонам
значений настроек и значениям по умолчанию представлена в Таблица 76.
Контроль трансформатора (51TF)
BE1-11t
