мыши на вентиле, чтобы изменить его тип. В Таблица 81 перечислены названия и описания
объектов в группе Компонентов.

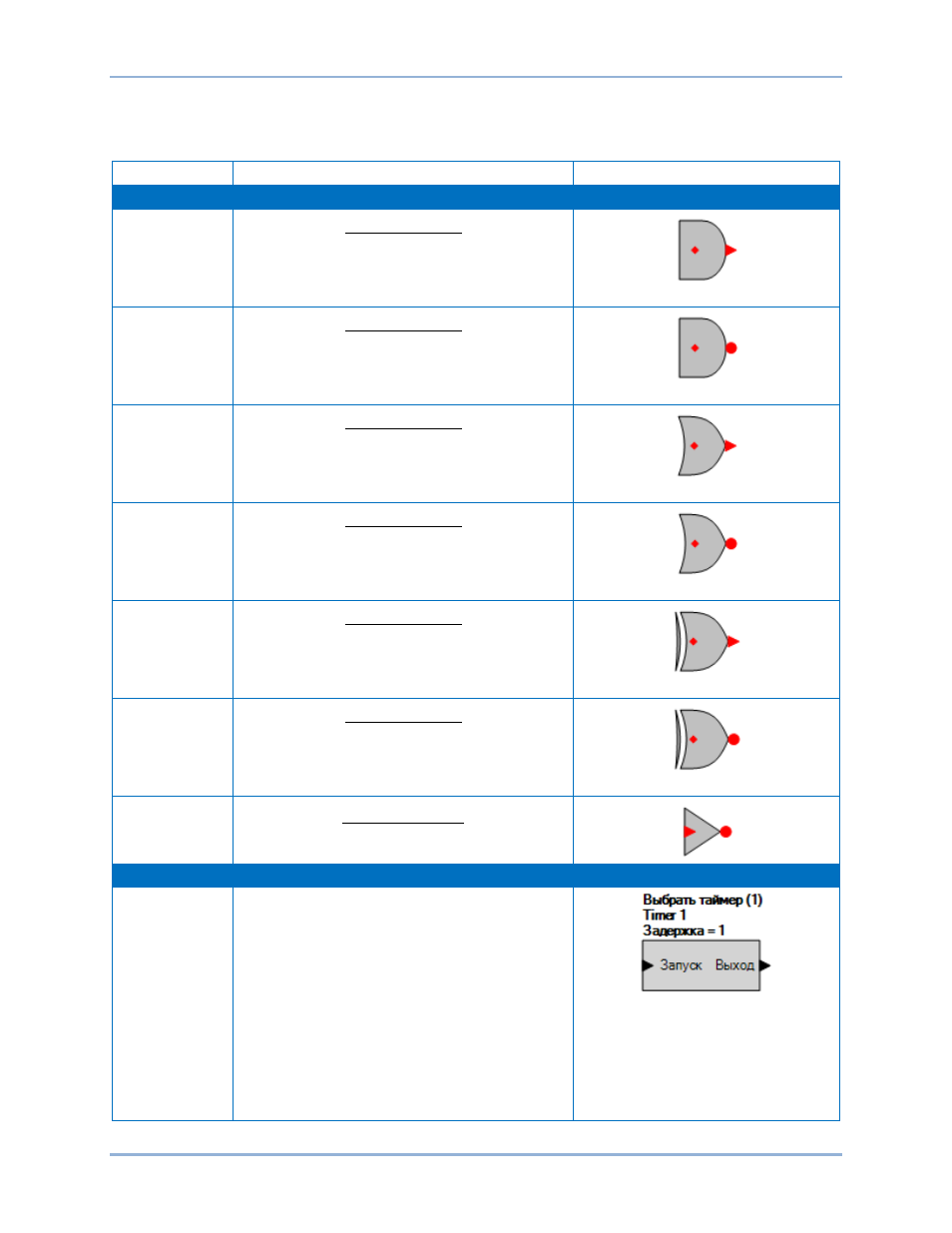

Таблица 81. Группа компонентов, названия и описания
Имя
Описание
Обозначение
Логические вентили
И
Вход Выход
0 0
0
0 1
0
1 0
0
1 1
1
И-НЕ
Вход Выход
0 0
1
0 1
1
1 0
1
1 1
0
ИЛИ
Вход Выход
0 0
0
0 1
1
1 0
1
1 1
1
НЕ-ИЛИ
Вход Выход
0 0
1
0 1
0
1 0
0
1 1
0
Исключающее
ИЛИ
Вход Выход
0 0
0
0 1
1
1 0
1
1 1
0
Исключающее
НЕ-ИЛИ
Вход Выход
0 0
1
0 1
0
1 0
0
1 1
1
НЕ
(ИНВЕРТЕР)
Вход Выход
0
1
1
0
Таймеры срабатывания и отпускания
Подобрать
таймер
Таймер срабатывания выдает значение
«истина», когда истекшее время больше или
равно настройке времени срабатывания после
того, как на входе «Запуск» произошел переход
от ложного значения к истинному от
подключенной логики. Всякий раз, когда
состояние входа «Запуск» получает значение
«ложь», выходной сигнал немедленно
принимает значение «ложь».
См. Программирование BESTlogicPlus, Таймеры
срабатывания и отпускания. Дважды щелкните
или щелкните правой кнопкой мыши
по логическому таймеру, чтобы выбрать
из таймеров с 1 по 16.
