Инструкция по эксплуатации JIFFY Моторные ледобуры Руководство Пользователя
Страница 10
10

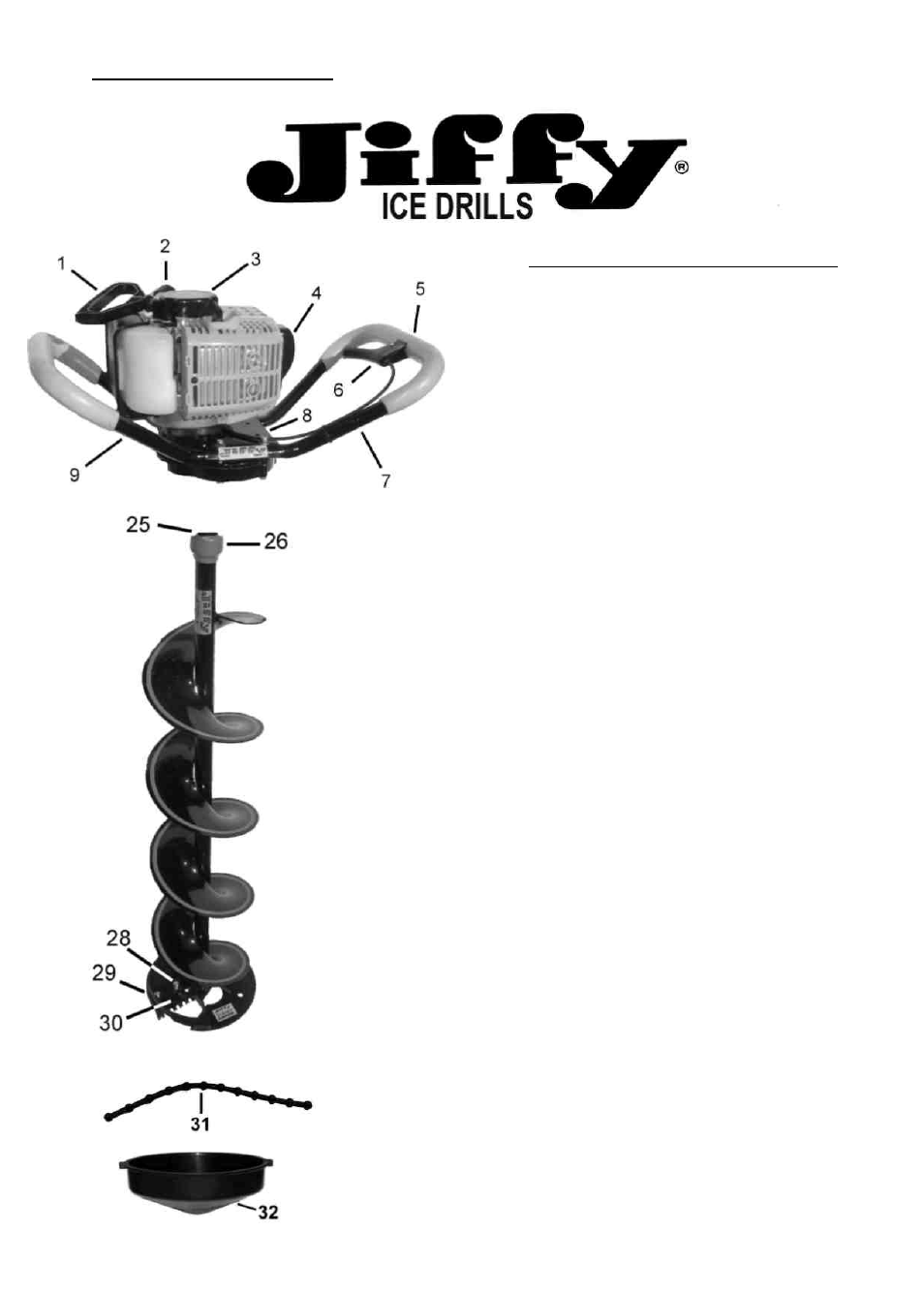

СХЕМА УСТРОЙСТВА ЛЕДОБУРА
ЛЕДОБУР СЕРИИ 2500: СПИСОК ДЕТАЛЕЙ
включая модели: 75 ArcticBlast, SD60i,
76 White Lightning, 77 Legend Lightning XT
и 79 Stealth STX
Поз. Деталь Название Кол‐во
1
4068
Ручка стартера (дополнительно)
1
2
4058
Крышка топливного бака
1
3
4057
Маховик стартёра
1
4
2760
Свеча зажигания
1
5
4169
Крепежный винт
1
“
4170
Крепежный винт для рукояти с амортизатором
1
6
4048
Привод регулятора газа
1
7
4054
Полурукоять с регулятором газа
1
“
4124
Полурукоять с амортизатором и с регулятором газа 1
8
3908
Пластина крепления полурукояти
1
9
2783
Полурукоять
1
“
3256
Полурукоять с амортизатором
1
26 3297
Шплинт
1
25 3971
Соединительная муфта
1
27 3730‐XT 6‐дюймовый удлинённый бур
1
“
3731
8‐дюймовый обычный бур для льда
1
“
3731‐XT 8‐дюймовый удлинённый бур
1
“
3732
9‐дюймовый обычный бур
1
“
3732‐XT 9‐дюймовый удлинённый бур
1
28 2336
Контргайка
2
29 2355
Винт под шестигранный ключ
2
30 3536
6‐дюймовый сменный резец
1
“
3538
8‐дюймовый сменный резец
1
“
3539
9‐дюймовый сменный резец
1
31 1866
Бандаж для защиты резцов
1
32 3301
Колпак для резца 6‐дюймового бура
1
“
2120
Колпак для резца 8‐дюймового бура
1
“
2121
Колпак для резца 9‐дюймового бура
1
“
4038
Чехол для резца 8‐дюймового бура
1
“
4039
Чехол для резца 9‐дюймового бура
1
СМЕННЫЕ НАБОРЫ РЕЗЦОВ ДЛЯ БУРОВ «JIFFY»
(только шнековые буры STEALTH STX)
3586‐STX Набор сменного резца для 6‐дюймового бура Stealth STX 1
3588‐STX Набор сменного резца для 8‐дюймового бура Stealth STX 1
3589‐STX Набор сменного резца для 9‐дюймового бура Stealth STX 1
