7

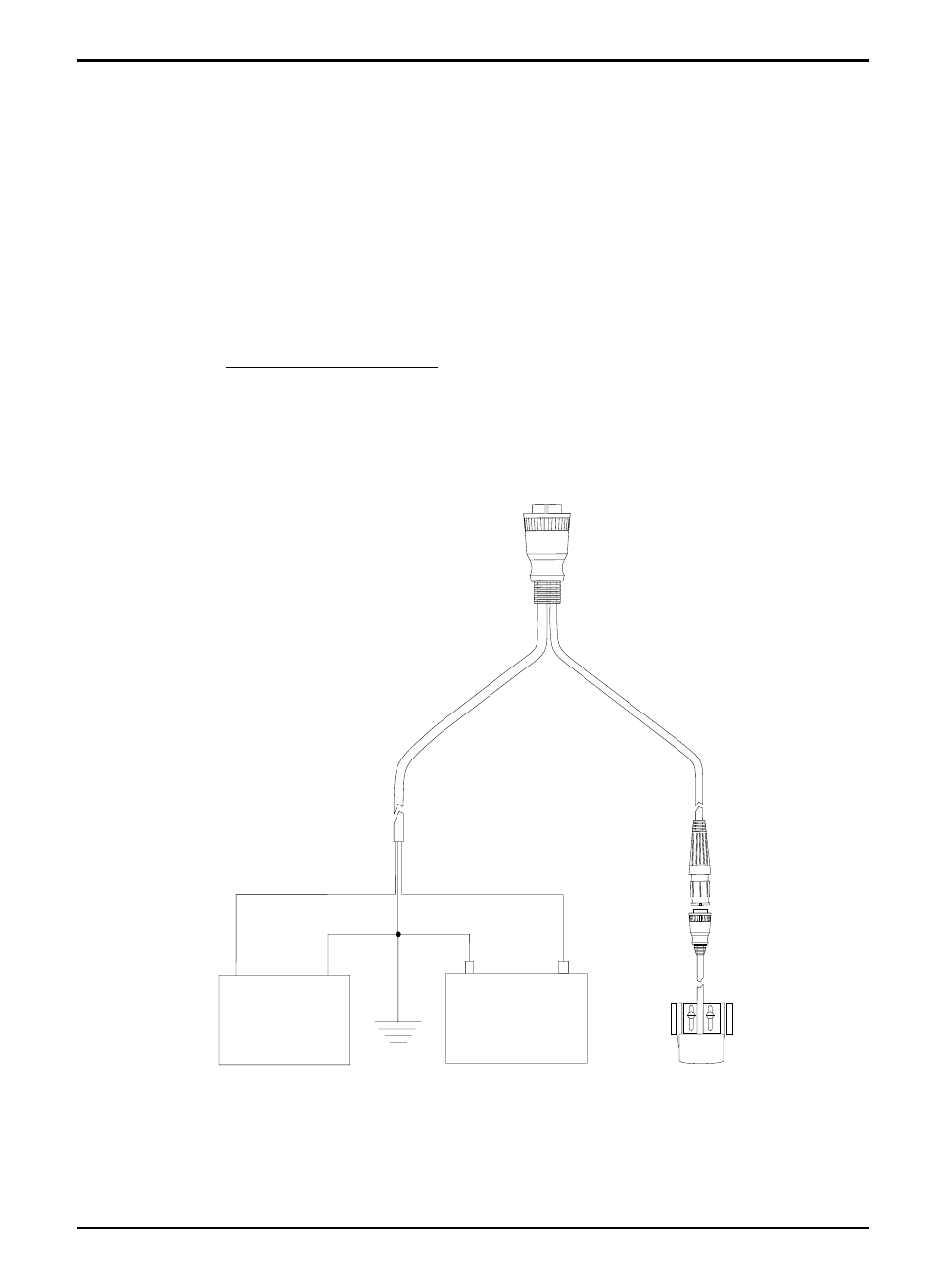

Подключение проводов
Рыбоискатель «Fishfinder 160» поставляется с такой разводкой кабелей, которая
позволяет легко и просто подключить прибор к источнику питания и к
излучателю. Прежде, чем установить экранный блок, проверьте, что кабели
достают до него и до излучателя. Если потребуется удлинить кабели данных
или электропитания, используйте такие же марки кабелей и не делайте
удлинитель больше, чем это необходимо. Если слишком короток кабель, идущий
к излучателю, НИ В КОЕМ СЛУЧАЕ не следует разрезать кабель излучателя,
чтобы нарастить его. Это прежде всего лишит Вас прав на гарантийное
обслуживание. Можно купить удлинители кабеля излучателя длиной 3 и 6
метров.
УСТАНОВКА
синий, выход
красный, питание от 10 до
15 Вольт постоянного тока
черный, земля
у с т р о й с т в о ,
обмен с которым
возможен
по
протоколу NMEA
источник тока
излучатель
+
