8

Подключение проводов

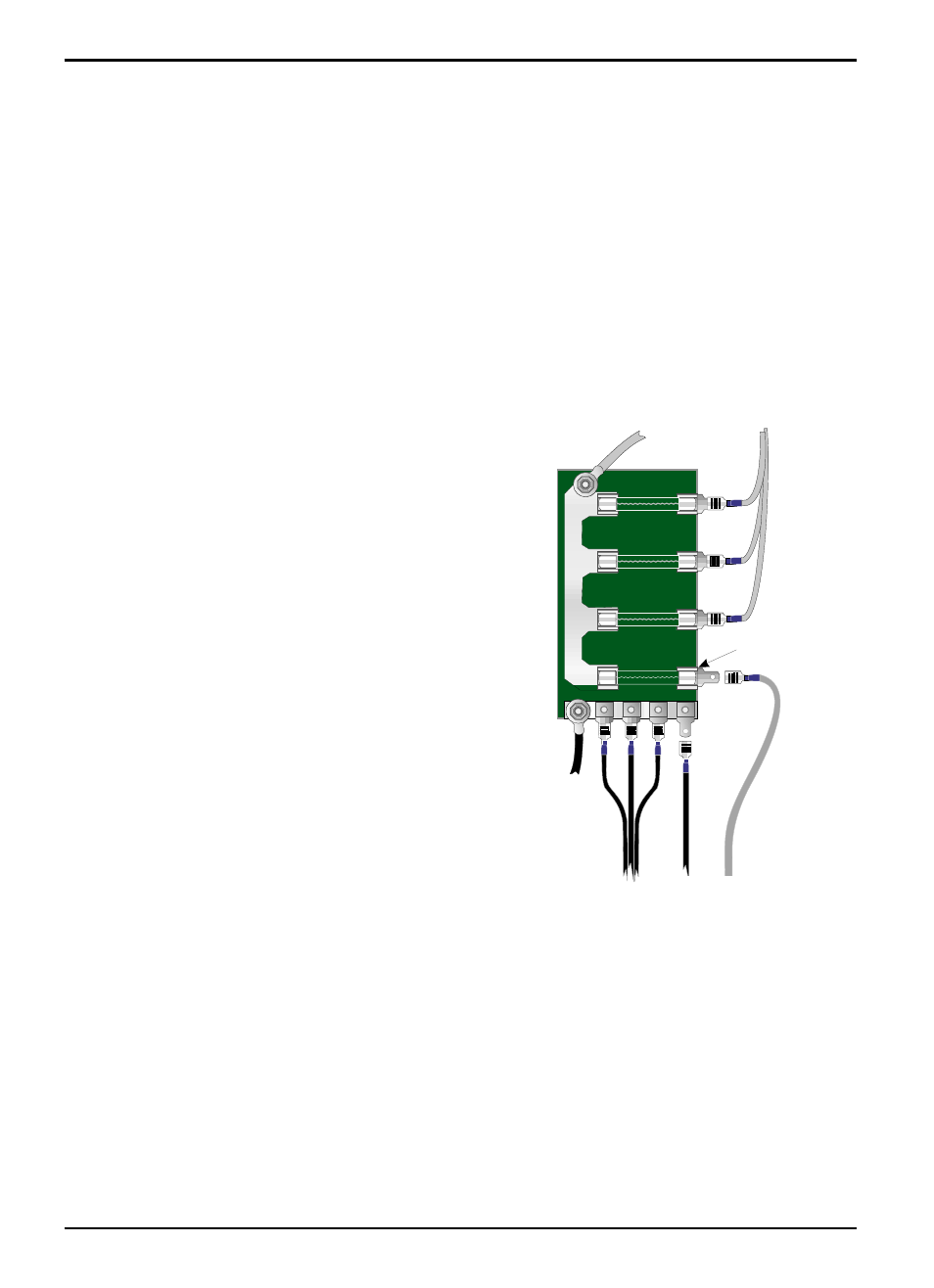

Если Ваше судно оснащено электрической системой, то рыбоискатель можно
подключить к источнику тока через судовой блок предохранителей,
подключаясь к неиспользуемым разъемам. Если Вы будете использовать такой
способ подключения, удалите линейный предохранитель, который входит в
комплект поставки рыбоискателя. Установите 2 Амперный предохранитель в
судовой блок предохранителей для подключения рыбоискателя.

Судовой источник
тока от +10 до +15
Вольт постоянного
тока

Если на Вашем судне нет блока
предохранителей, рыбоискатель
можно подключать непосредственно
к аккумуляторам. В этом случае
следует использовать 2 Амперный
линейный

предохранитель,

входящий в комплект рыбоискателя.

Рыбоискатель можно подключить к
любому

другому

устройству,

поддерживающему

протокол

обмена данными NMEA. Если
подобрать

соответствующий

излучатель, рыбоискатель сможет
передавать на этой подключенное
устройство данные о глубине,
температуре и скорости движения.

СОВЕТ:

Во время стандартной установки оборудования, используйте только

красную

и черную жилы. Синяя жила используется для передачи данных на

другое устройство по протоколу NMEA и не требуется для обычной работы
рыбоискателя.

У с т а н о в и т ь
предохранитель
2 А

С у д о в о е
заземление

Черная жила

Красная

жила

УСТАНОВКА
