Быстросьемное крепление

Рыбоискатель «Fishfinder 160» может быть установлен в специальное крепление,
позволяющее быстро его извлекать из крепления. Если выбран быстросъемный
способ крепления, к задней стенке экранного блока не следует привинчивать
крепежную накладку.

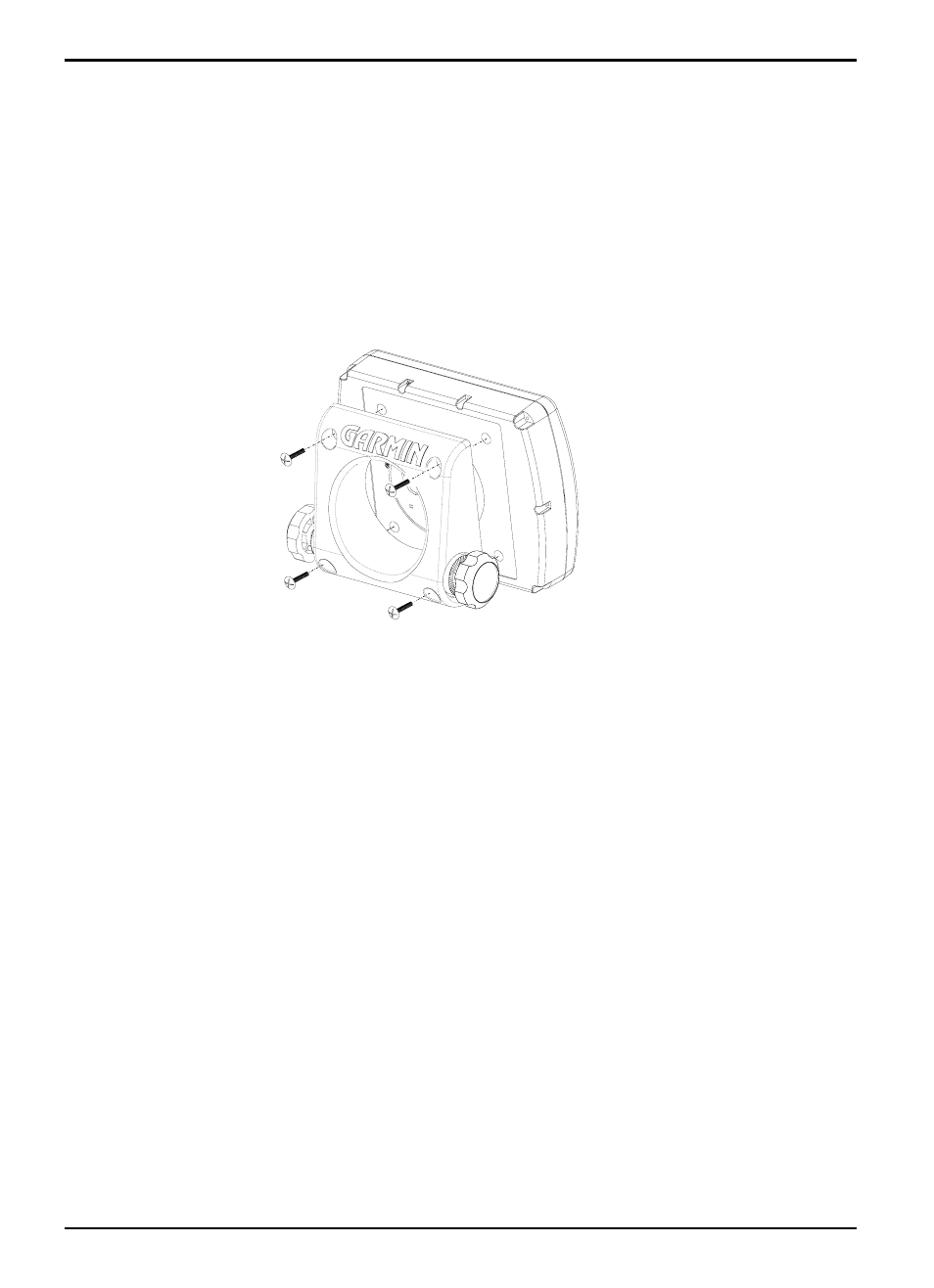

УСТАНОВКА

1.

Используя крепежную накладку как шаблон, разметить на установочной
плоскости 4 отверстия под крепеж и одно пилотное отверстие под кабели.

2.

После этого аккуратно высверлить все размеченные отверстия сверлом
диаметром 6 мм.

3.

Пилкой вырезать центральное отверстие для проводки кабелей и муфт.

4.

Винтами М5 прикрепить экранный блок к установочной поверхности.

Если планшет крепится на металлическую поверхность, крепежная накладка
может быть использована с обратной стороны металлической поверхности для
ее усиления.

СОВЕТ:

будьте аккуратны и не используйте слишком длинные винты. Крепежные

резьбовые отверстия в теле экранного блока имеют глубину около 5 мм. Если
использовать слишком длинные винты, можно повредить корпус рыбоискателя
и лишиться прав на гарантийный ремонт.
