5

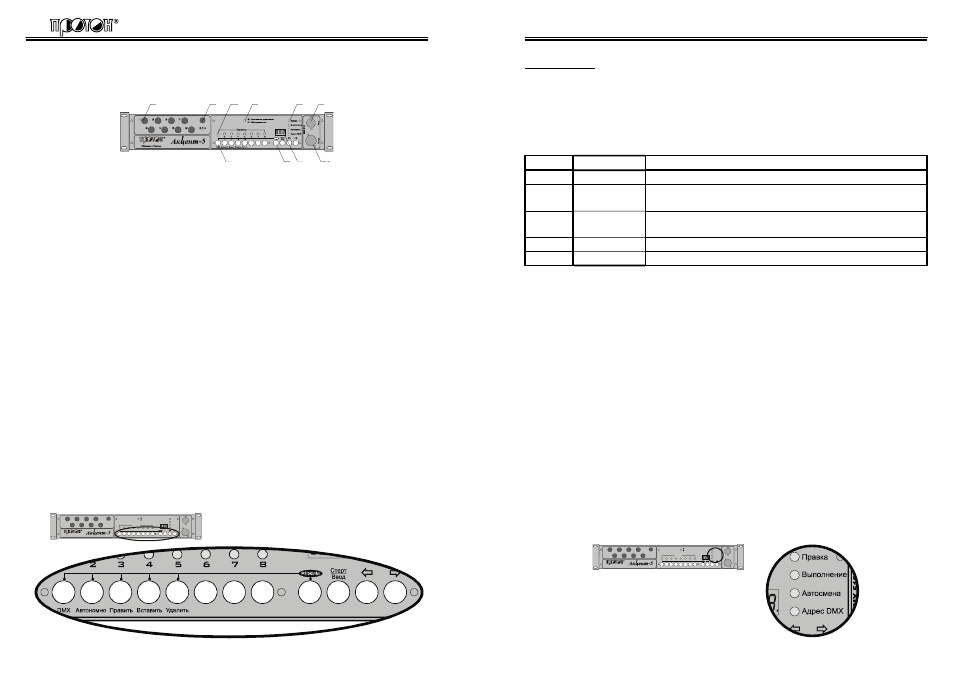

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ
На лицевой панели блока расположены:
1 6
8 5 3
2 4 7 9
10
1. Держатели канальных предохранителей
2. Держатель предохранителя управляющих цепей
3. Канальные кнопки
4. Канальные светодиодные индикаторы
5. Сервисные кнопки
6. Сервисные светодиодные индикаторы
7. Светодиодный индикатор режима
8. Цифровой индикатор
9. Входной разъем сигнала управления DMX 512 типа XRL-3 (вилка)
10. Выходной разъем сигнала управления DMX 512 типа XRL-3 (гнездо)
Альтернативные функции канальных кнопок
Совместное нажатие сервисной кнопки «Режим» с канальными
кнопками 1…5 позволяет вызывать соответствующие этим канальным
кнопкам альтернативные действия, называемые далее альтернативными
функциями или просто функциями.
Порядок нажатия на кнопки для вызова функций следующий:
сначала нажимается кнопка «Режим» и, удерживая ее, нажимается
требуемая кнопка из числа канальных 1…5:
1 3 5 7
2 4 6 8 0,5 А
1 2 3 4 5 6 7 8
DMX А втономно Вс тавить Удалить
Каналы
Вы хо д
В хо д
DM X 5 1 2 Правка Выполнение Автосмена Адрес DMX
Править Сделано в России
Старт
Ввод
А втономное уп равление
DM X-упр авление
Р ЕЖ И М
Руководство по эксплуатации
Акцент-5
6
ВНИМАНИЕ: сервисная кнопка «Старт/Ввод» может выполнять
различные функции и в дальнейшем данная кнопка именуется согласно
контексту – «Старт» или «Ввод».
В таблице приводится перечень альтернативных функций и их
краткое описание:
Кнопка Функция Описание
1 DMX Переход на работу от внешней DMX-консоли
2 Автономно
Переход в исходное состояние автономной
работы
3 Править
Изменение адреса DMX или редактирование
секвенсора
4 Вставить Вставка сцены
5 Удалить Удаление секвенсора или сцены
Необходимо заметить следующие особенности ряда функций:
− Функция «DMX» доступна только из исходного состояния автономного
режима работы. Она служит для перевода прибора на режим работы
от внешней DMX-консоли.
− Функция «Автономно» служит для перевода прибора на автономную
работу из исходного состояния режима работы от внешней DMX-
консоли. Также функция «Автономно» используется в режимах
выполнения и редактирования секвенсора для выхода из этих
режимов в исходное состояние автономной работы.
− Действие функции «Удалить» применительно к единственной сцене в
секвенсоре в действительности не приводит к удалению секвенсора, а
т.к. секвенсор не может быть пустым, то в нем остается одна «пустая»
сцена, т.е. сцена с состоянием каналов «выключено». Примененная к
секвенсору, функция «Удалить» приводит к очистке секвенсора, после
чего в нем остается только одна «пустая» сцена.
Текущий режим указывается соответствующими светодиодными
индикаторами из числа сервисных:
1 3 5 7
2 4 6 8 0,5 А
1 2 3 4 5 6 7 8
DMX Автономно Вставить Удалить
Каналы
В ы ход
В ход
DM X 5 12
Правка Выполнение Автосмена Адрес DMX
Править Сделано в России
Старт Ввод
Автономное управление
DMX-управление
РЕЖИМ
