Инструкция по эксплуатации Proton SwicherAccent-5
Страница 4
3
ПОДКЛЮЧЕНИЕ ПРИБОРА
−
Прежде, чем приступить к эксплуатации прибора, внимательно
ознакомьтесь с настоящей инструкцией.
−
Освободите блок от упаковки. Проверьте его на отсутствие
механических повреждений.
−

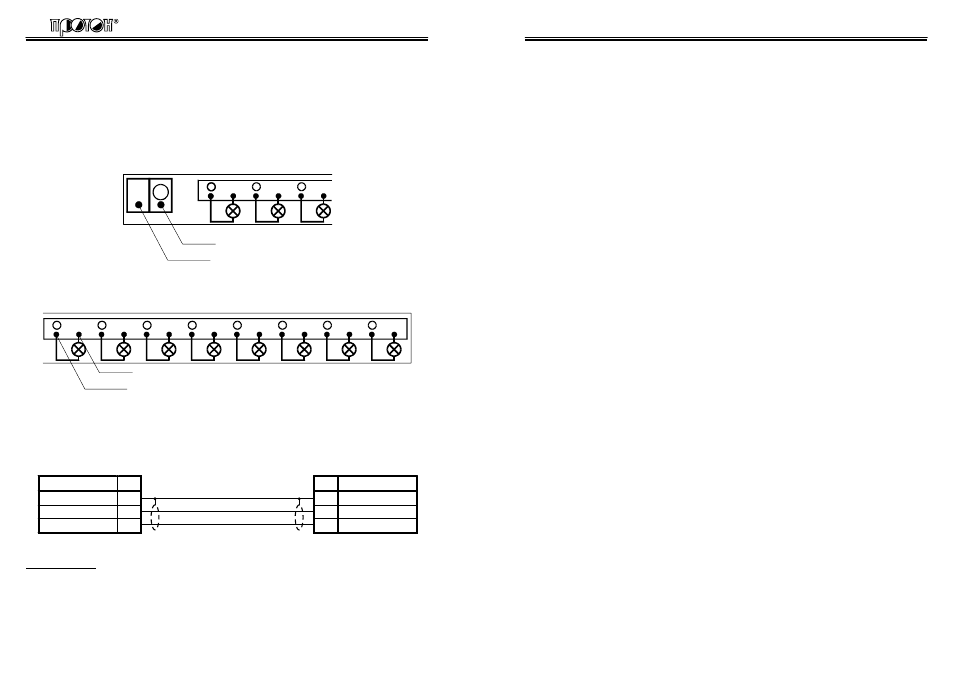

Подсоедините кабель питания 220 В 50 Гц к вводным клеммам A и N:
N
1
2
3
N
N
N
L N
Ввод фазы
Нейтраль
−
Подсоедините кабели цепей нагрузки к выходным клеммам в
соответствии с приведенной схемой:
1
2
3
4
N
N
N
N
5
N
6
N
7
N
8
N
Нейтраль
Выход канала
−
Для работы от внешней DMX-консоли подсоедините симметричный
экранированный кабель (экранированную витую пару) с волновым
сопротивлением 90–110 Ом к разъемам управления DMX 512 по
следующей схеме:
Контакт
№
№
Контакт
Общий
1
1
Общий
Сигнал (–)
2
2
Сигнал (–)
Сигнал (+)
3
3
Сигнал (+)
ВНИМАНИЕ: не забывайте устанавливать терминатор при значительной
длине кабеля управления или при количестве потребителей DMX более 5
– терминатор представляет собой кабельную часть разъема XRL-3 с
резистором, сопротивление которого равно волновому сопротивлению
кабеля (см. выше – 90-110 Ом) и мощностью рассеивания ≥ 0.125 Вт,
включенным между выводами 2 и 3. Терминатор включается в выходной
Руководство по эксплуатации
Акцент-5
8
«Автономно». После этого прибор переходит в исходное состояние
автономного режима работы. В этом режиме светодиод «7» светится
непрерывно.
В исходном состоянии на индикаторе отображается номер
текущего секвенсора и, через точку, число запрограммированных сцен в
секвенсоре. При этом доступны кнопки «Í», «Î», «Старт», канальные
кнопки, а также альтернативные функции канальных кнопок.
Кнопками «Í», «Î» задается номер секвенсора. Всего доступно
8 секвенсоров. При переключении секвенсоров кнопками «Í» и «Î»
состояние каналов не меняется.
Во время выполнения секвенсора происходит ручной или
автоматический перебор только определенных (запомненных ранее) сцен.
Т.е. при выполнении секвенсора перебираются не максимально возможное
число сцен, а только те, которые находятся между первой сценой
секвенсора и последней по номеру запрограммированной, включая и
первую и последнюю сцены.
Также необходимо учитывать тот факт, что при выполнения
секвенсора доступны канальные кнопки и действие вызываемое нажатием
на канальные кнопки (включить/выключить канал) объединяется с
действием перебираемых сцен по алгоритму «htp», т.е. приоритет имеет
действие переводящее канал в состояние «включено». Поэтому
рекомендуется осуществлять ручное управление только каналов не
задействованных в сценах секвенсора.
Выполнение секвенсора
Нажатие кнопки «Старт» переводит прибор в режим пошагового
выполнения секвенсора. В этом режиме с использованием кнопок «Í» и
«Î» осуществляется перебор сцен, записанных в секвенсоре. Два
младших разряда индикатора, отделенные точкой, отображают номер
текущей сцены. Состояние каналов изменяется согласно текущей сцене.
Максимальное число сцен в секвенсоре 90, минимальное – 1 сцена.
Из пошагового режима можно перейти в режим автоматического
выполнения секвенсора, начиная с текущей сцены. Для перевода на
автоматическую смену сцен необходимо еще раз однократно нажать на
кнопку «Старт» или трехкратно нажать на кнопку «Режим».
Соответственно способу перевода на автоматический режим определяется
скорость.
В первом случае используется величина скорости, определенная
ранее. Во втором случае скорость определяется средним интервалом
между нажатиями кнопки «Режим».
