Инструкция по эксплуатации Proton SwicherAccent-5
Страница 5
7
Данные светодиоды имеют следующее назначение:
1. Правка – индицирует режим редактирования секвенсора.
2. Выполнение – выполнение секвенсора.
3. Автосмена – автоматическое выполнение секвенсора (индицирует
только совместно с светодиодом «Выполнение»).
4. Адрес DMX – режим установки адреса DMX.
Канальные светодиоды всегда отображают текущее состояние
каналов. Действие альтернативных функций подробнее рассматривается
ниже.
РАБОТА ОТ ВНЕШНЕЙ DMX-КОНСОЛИ
Для перехода на работу под управлением сигнала DMX 512
необходимо, находясь в режиме автономной работы, вызвать функцию
«DMX». После этого прибор переходит в исходное состояние режима
работы от внешней DMX-консоли. На цифровом индикаторе отображается
адрес блока в пространстве DMX, режимный светодиод «7» – мерцает.
В отсутствии сигнала DMX светодиод «Адрес DMX» мигает.
Изменение начального адреса блока DMX
Чтобы изменить адрес DMX требуется вызвать функцию
«Править». При этом станут доступны сервисные кнопки «Í» и «Î»,
которыми и изменяется адрес от 1 до 512. Данный режим изменения
начального адреса индицируется светодиодами «Правка» и «Адрес DMX».
В случае когда требуется восстановить значение начального
адреса 1, можно использовать функцию «Удалить».
Если, начиная с заданного адреса, в пространстве DMX
присутствуют
число
каналов
меньшее 8, то
состояние
всех
неопределенных каналов полагается как «выключено».
Для выхода в исходный режим необходимо вызвать функцию
«DMX».
АВТОНОМНАЯ РАБОТА
Для перехода на автономную работу необходимо, находясь в
режиме
работы
от
внешней DMX-консоли,
вызвать
функцию
Руководство по эксплуатации
Акцент-5
4
разъем последнего на линии DMX-прибора.
−

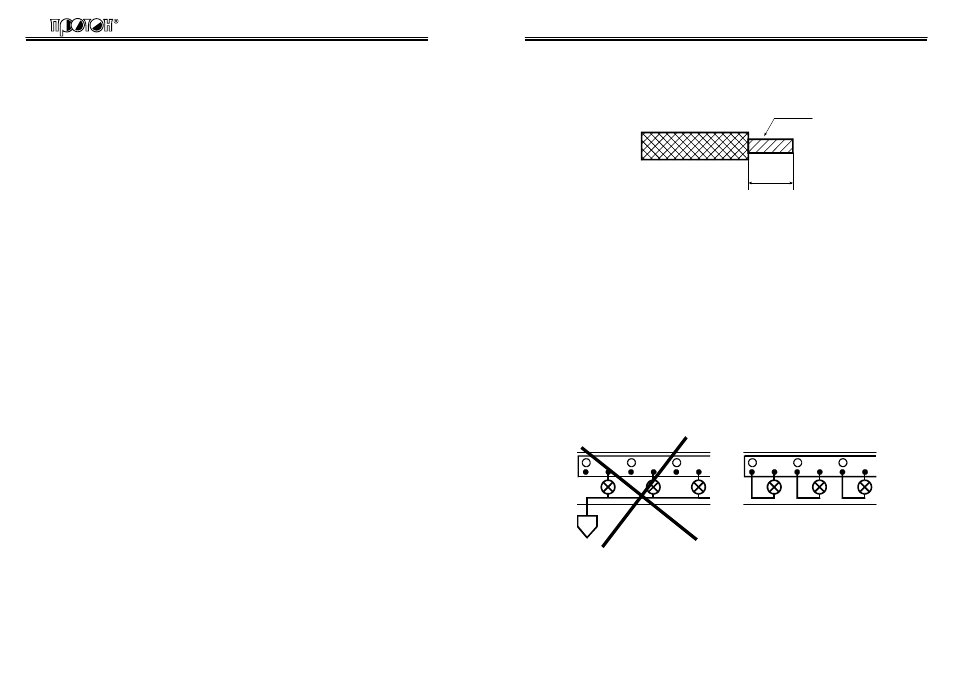

Разделку кабеля для подключения цепей нагрузки производить
согласно рисунку:
6-8 мм
Облудить
При использовании одножильного проводника облуживание
необязательно.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
−
Запрещается эксплуатация блока без заземления.
−
Все операции по коммутации нагрузки должны выполняться при
отключенной сети.
−
Проводник в месте подключения к блоку не должен содержать
остатков флюса или следы окисления.
−
Использование в качестве нагрузки люминесцентных ламп,
стробоскопов, ламп типа ДРИШ и HMI может вывести прибор из строя.
−
Запрещается подключение цепей нагрузки с использованием общей
нейтрали:
1
N
2
N
3
N
1
N
2
N
3
N
N
Общая нейтраль
НЕПРАВИЛЬНО
ПРАВИЛЬНО
−
Запрещается перекрывать доступ охлаждающего воздуха и отключать
вентилятор, это может повлечь за собой перегрев и выход из строя
оконечных каскадов.
