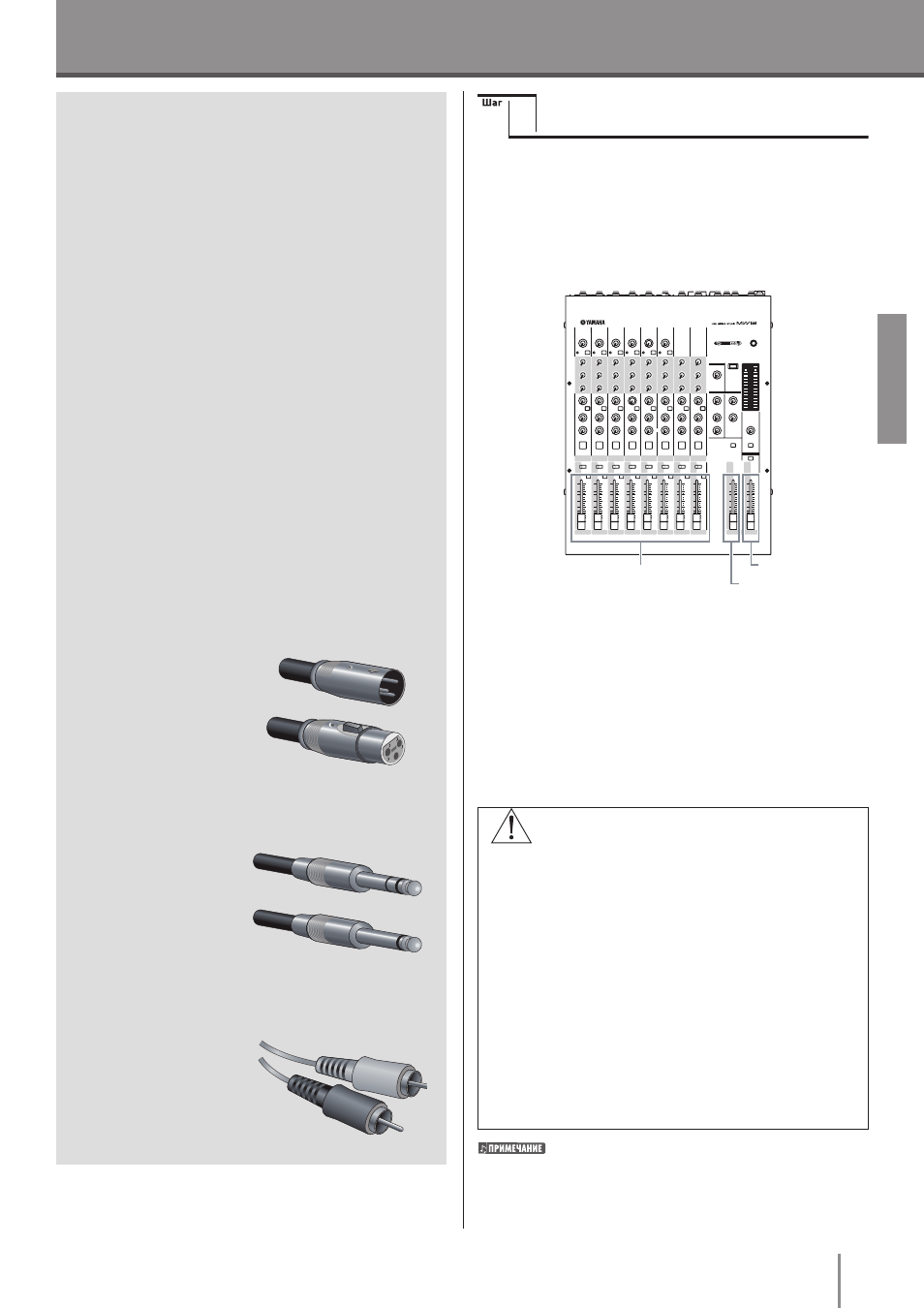

MW12 Руководство пользователя

7

Р

у

сский

Краткое руководство

Симметричные и нессиметричные кабели

Для подключения микрофонов, электронных инструментов и
других источников аудио сигнала ко входам микшера мо-
гут быть использованы кабели двух типов (симметричные и
несимметричные). Также эти кабели могут быть использованы
для подключения выходов микшера к усилителю мощности
или соответствующему оборудованию. в Симметричные кабели
обладают высоким сопротивлением шумам, и поэтому они
лучше всего подходят для низкоуровневых сигналов, к примеру
выходы с микрофонов, а также для протяженных кабельных
трасс. Несимметричные кабели чаще всего используются для
коротких кабельных трасс, идущих с источников линейного
сигнала, например синтезаторов.
Лучше всего использовать симметричные кабели Несимметрич-
ные кабели хорошо работают при относительно низких шумах.
Лучше всего использовать симметричные кабели

Основные принципы по выбору кабеля

микрофонный кабель:

лучше использовать симметричный

Короткие линейные кабели: Несимметричный кабель хорошо

подходит при работе в помещении
с относительно низким уровнем
шума.

Длинные линейные кабели: лучше использовать симметричный

Типы разъемов

XLR разъемы
Этот 3-х контактн

ый разъем устойчив к внешнему наведенно-

му шуму и используется в основном для симметричных подклю-
чений. При правильно спроектированной схеме, разъемы этого
типа также могут быть исполь-
зованы и для несимметричных
сигналов. Обычно разъемы XLR
типа используются в микрофон-
ных подключения, а также на в
профессиональных звуковых
устройствах.

Разъем телефонного типа (штекерный разъем)
Разъемы телефонного типа доступны в моно и стерео вариан-
тах. Стереоразъемы также известны как TRS разъемы (Штырь
– кольцо – оплетка) и используются для подключения стерео-
фонических наушников,
разрывов. В большинстве
случаев они используются
для работы с симметричными
сигналами. Разъемы несим-
метричного типа используют-
ся для работы с монофониче-
ским сигналами – чаще всего это гитарные кабели.

Штырьковые разъемы типа RCA
Этот тип несимметричного разъема чаще всего используется
в домашнем акустическом и
видео оборудовании.
Штырьковые разъемы типа
RCA имеют цветовую марки-
ровку: белый – левый аудио
канал, красный – правый
аудио канал.

1

Отключите (переключите в режим ожидания) пи-

тание на всем оборудовании, кроме компьютера,
подключенном к MW12 и установите регулятор ST
Master Level, регуляторы Channel Level и регуляторы
GAIN на минимальные значения.

2

Для предотвращения появления громких щелчков,

включение питания акустического оборудования
начинайте с источников аудио сигнала (инструмен-
тов, CD плееров и так далее) и заканчивайте усили-
телем мощности и громкоговорителями со встроен-
ными усилителями.

Например: Включите вначале питание на инструментах,
микрофонах, CD плеере, затем на микшере и закончите уси-
лителем мощности и громкоговорителями со встроенными
усилителями.

При включении фантомного питания соблюдайте
следующие меры предосторожности.

• Следите за тем, чтобы переключатель Phantom был выклю-

чен в тех случаях, когда нет необходимости в фантомном
питании.

• Следите за тем, чтобы ко входам XLR, при подаче на них

фантомного питания, не было подключено никакого другого
оборудования кроме микрофонов с фантомным питанием.
Подача фантомного питания на какое-либо другое оборудо-
вание кроме соответствующих микрофонов, может привести
к его повреждению. Исключение составляют симметричные
динамические микрофоны, на которые может быть подано
фантомное питание без какого-либо ущерба.

• Для уменьшения возможности повреждения громкоговори-

телей, включайте фантомное питание только при выключен-
ных усилителя мощности и громкоговорителях со встроен-
ным усилителем. При включении фантомного питания, также
желательно увернуть полностью вниз регуляторы выходов
микшера: ST Master LEVEL и Channel LEVEL.

При первом подключении к USB интерфейсу ком-
пьютера или смене подключения на другой USB
порт, может появиться окно инсталляции драйвера.
При появлении этого окна, дождитесь завершения
инсталляции.

3

Подключение питания к системе

фейдер канала

фейдер
ST Master LEVEL

фейдер GROUP 1 -2
