Инструкция по эксплуатации Yamaha MW12
Страница 19
MW12 Руководство пользователя
19
Р
у
сский
.
Передняя и Задняя панели
Разъемы SEND
• AUX1, AUX2 разъемы
Это симметричные по сопротивлению выходные разъ-
емы телефонного типа (штекерные).
Они выводят сигналы с шин AUX1 и AUX 2 соответст-
венно. Используйте их для подключения к процессору
эффектов или системе мониторинга.
Разъемы RETURN L (MONO), R
Это несимметричные входные разъемы телефонного типа
(штекерные). Сигнал, принимаемый этими разъемами
подается на стерео шину и шины AUX1 и AUX2. Обычно
эти разъемы используются для приема сигнала возврата с
внешнего процессора эффектов (реверберация, задержка и
так далее).
Эти разъемы могут быть также использованы в каче-
стве дополнительного стереовхода. При подключе-
нии только к разъему L (MONO), микшер распознает
сигнал как монофонический и разводит на разъемы
L и R одинаковый сигнал.
Разъемы REC OUT (L, R)
При подключении этих разъемов к внешнему DAT рекор-
деру или кассетному записывающему устройству, можно
сделать запись сигнала, выводимого с разъемов ST OUT
Мастер фейдер ST не оказывает влияния на сигнал,
выводимый с этих разъемов. Удостоверьтесь, что на
записывающем устройстве установлен соответст-
вующий уровень сигнала.
Разъемы 2TR IN
Это несимметричные входные штырьковые разъемы RCA-
типа. Используйте их для подключения источника стерео-
сигнала (проигрыватель компакт дисков или DAT –рекор-
дер) непосредственно к микшеру для мониторинга.
• Для регулировки уровня сигнала используйте
регулятор 2TR IN/USB, расположенный в секции
главных регуляторов.
• При подаче одновременно подаче сигналов на
разъемы 2TR IN и USB интерфейс, выполняется его
микширование.
11
USB разъем
Подключите его к компьтеру через прилагаемый USB ка-
бель.
При подключении или отключении USB кабеля удо-
стоверьтесь, что регулятор 2TR IN/USB установлен в
минимальное положение.
12
Переключатель POWER
Используйте его для включения питания микшера или для
перевода микшера в состояние ожидания (STANDBY).
Обратите внимание, что при установке устройства
в режим ожидания, все-равно остается небольшое
потребление тока. Если не предполагается исполь-
зовать устройство в течение длительного времени,
или во время грозы, отключите адаптер от стенной
розетки.
13
Разъем AC ADAPTOR
Используется для подключения прилагаемого блока адап-
тера РА-20 к компьютеру (смотрите рис. 6)
Используйте только прилагаемый адаптер питания.
Использование адаптера другого производителя
может привести к серзерным повреждениям.

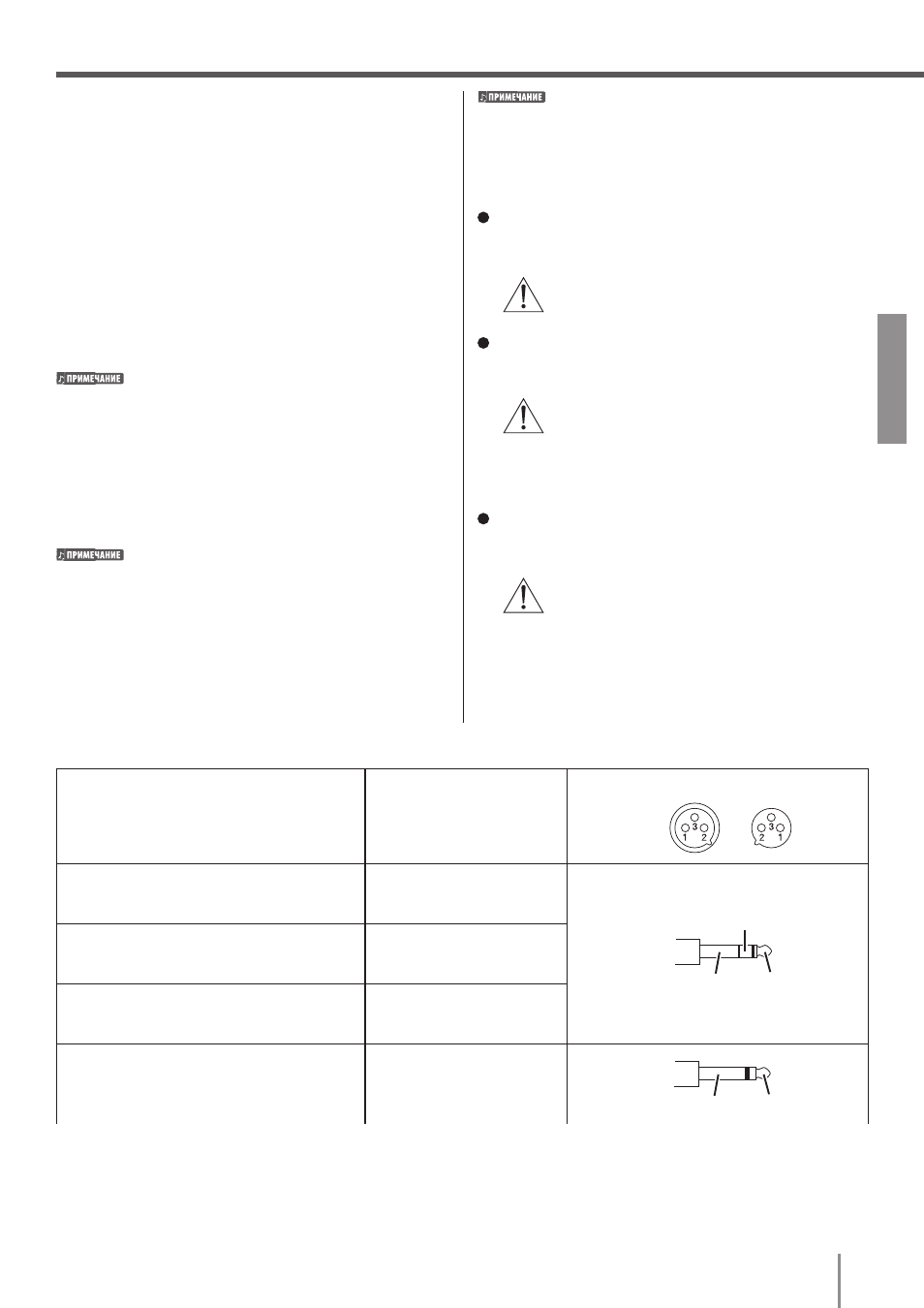

Полярность разъемов
МИКРОФОН INPUT
контакт 1: земля
контакт 2: горячий (+)
контакт 3: холодный (–)
INPUT OUTPUT
ЛИНЕЙНЫЙ INPUT (монофонические каналы),
ST OUT, C-R OUT,
AUX1, AUX2*
Штырь: горячий (+)
Кольцо: холодный (–)
Оплетка: Земля
Кольцо
Оплетка Штырь
INSERT I/O
Штырь: выход
Кольцо: вход
Оплетка: Земля
PHONES
Штырь: L
кольцо: R
Оплетка: Земля
RETURN, ЛИНЕЙНЫЙ INPUT (стереоканалы)
Штырь: Горячий
Оплетка: Земля
Оплетка Штырь
* К этим разъемам также могут быть подключены монофонические телефонные штекеры. При использовании штекерных
моноразъемов, подключение будет несимметричным.
