MW10 Руководство пользователя

17

Р

у

сский

.

Передняя и Задняя панели

6 Разъемы ST OUT (L, R)

Это симметричные по сопротивлению выходные разъемы
телефонного типа (штекерные). Эти разъемы используются
для вывода смикшированного сигнала, уровень которого
регулируется ST Master LEVEL. Используйте эти разъемы для
подключения к усилителю мощности на основных громко-
говорителя.

7 Разъемы C-R OUT

Это симметричные по сопротивлению выходные разъемы
телефонного типа (штекерные). Эти разъемы используются
для вывода смикшированного сигнала, уровень которого
регулируется C-R/PHONES LEVEL. Используйте их для под-
ключения, например, к системе мониторинга.

При установке переключателя 2TR IN/USB в пози-
цию TO C-R, входной сигнал с разъема 2TR IN/USB и
сигнал стерео шины микшируются и выводятся через
разъем C-R OUT/PHONES.

8 Разъемы SEND

• AUX1, AUX2
Это симметричные по сопротивлению выходные разъемы
телефонного типа (штекерные).
Они выводят сигналы с шин AUX1 и AUX 2 соответственно.
Используйте их для подключения к процессору эффектов
или системе мониторинга.

9 Разъемы RETURN L (MONO), R

Это несимметричные входные разъемы телефонного типа
(штекерные). Сигнал, принимаемый этими разъемами пода-
ется на стерео шину. Обычно эти разъемы используются для
приема сигнала возврата с внешнего процессора эффектов
(реверберация, задержка и так далее).

Эти разъемы могут быть также использованы
в качестве дополнительного стереовхода. При
подключении только к разъему L (MONO), микшер
распознает сигнал как монофонический и разводит
на разъемы L и R одинаковый сигнал.

10. Разъем PHONES

Разъем для наушников Стереофонический выходной ште-
керный разъем.

При установке переключателя 2TR IN/USB в пози-
цию TO C-R, входной сигнал с разъема 2TR IN/USB и
сигнал стерео шины микшируются и выводятся через
разъем C-R OUT/PHONES.

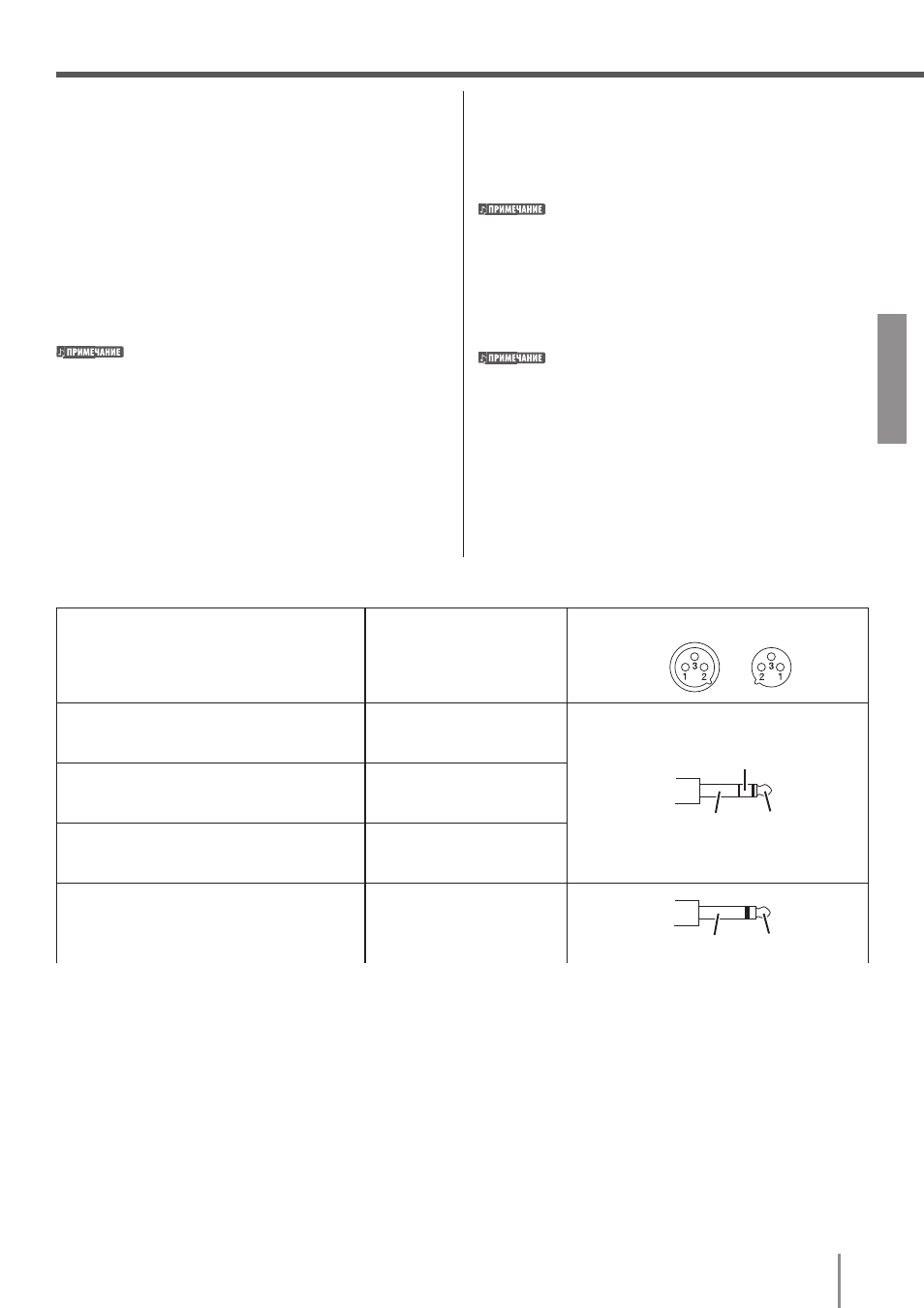

Полярность разъемов

МИКРОФОН INPUT

контакт 1: земля
контакт 2: горячий (+)
контакт 3: холодный (–)

INPUT OUTPUT

ЛИНЕЙНЫЙ INPUT (монофонические каналы),
ST OUT, C-R OUT,
AUX1, AUX2*

Штырь: горячий (+)
Кольцо: холодный (–)
Оплетка: Земля

Кольцо

Оплетка Штырь

INSERT I/O

Штырь: выход
Кольцо: вход
Оплетка: Земля

PHONES

Штырь: L
кольцо: R
Оплетка: Земля

RETURN, ЛИНЕЙНЫЙ INPUT (стереоканалы)

Штырь: Горячий
Оплетка: Земля


Оплетка Штырь

* К этим разъемам также могут быть подключены монофонические телефонные штекеры. При использовании штекерных

моноразъемов, подключение будет несимметричным.
