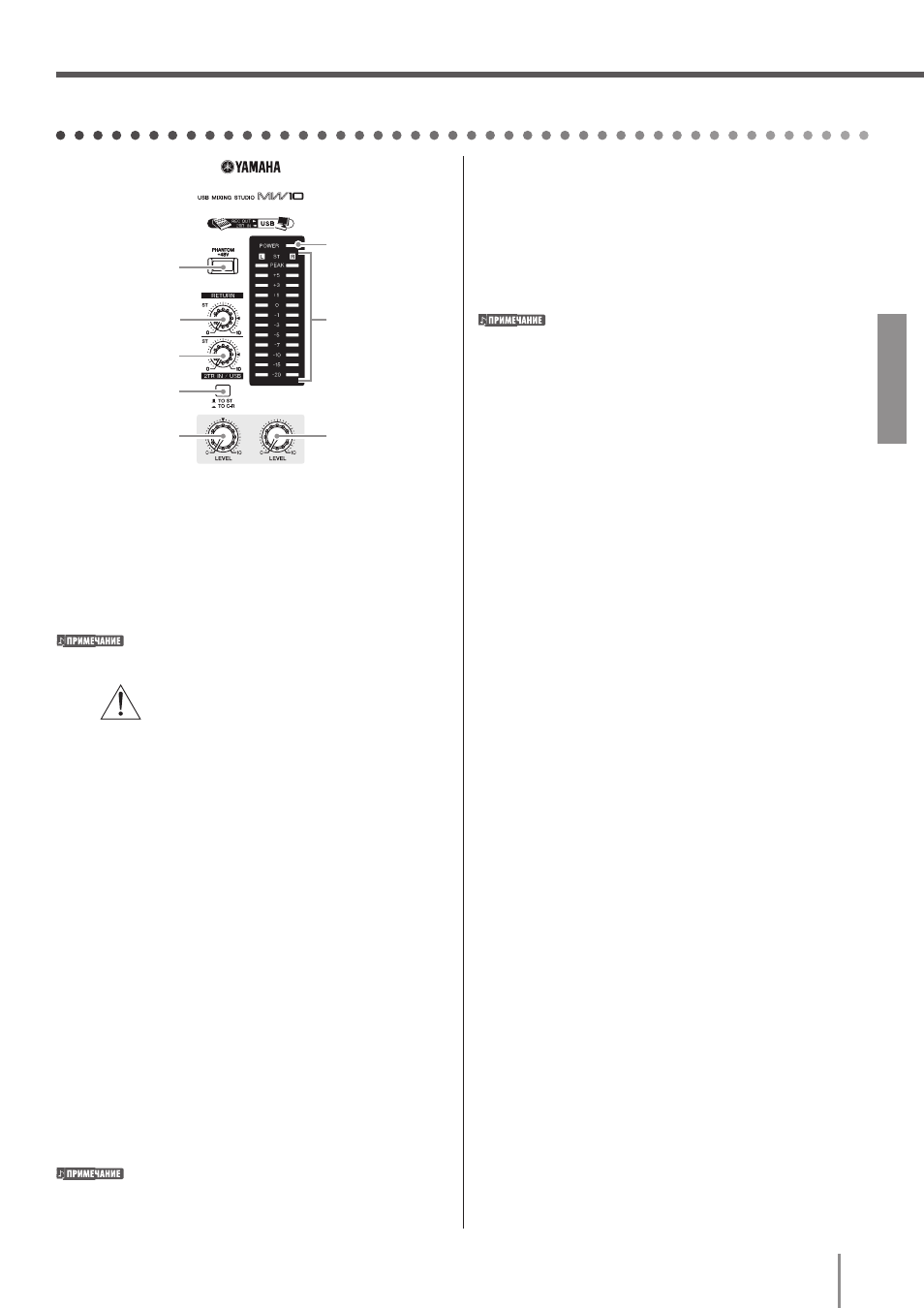

Передняя и Задняя панели

Переключатель PHANTOM +48 В

Включает / отключает фантомное питание. Если этот пере-
ключатель включен, микшер подает питание на все каналы,
оборудованные микрофонными входными XLR-разъемами
(каналы1, 2, ?, 5/6). При использовании одного или более
конденсаторных микрофонов, установите этот переключа-
тель в позицию

При включении переключателя, микшер подает пос-
тоянный ток +48 В на контакты 2 и 3 всех разъемов
МИКРОФОН INPUT XLR-типа.

• Удостоверьтесь, что переключатель выключен,

если фантомное питание не используется

• При включении переключателя, удостоверь-

тесь, что к входным разъемам XLR-типа под-
ключены только конденсаторные микрофоны
(каналы: с 1 по 5/6). Подключение каких-либо
других устройств кроме конденсаторных
микрофонов при включении источника
фантомного питания, может привести к их
повреждению. Заметьте однако, что этот пере-
ключатель можно оставлять включенным при
подключении к симметричным динамическим
микрофонам.

• Во избежание повреждения громкоговорите-

лей, отключайте усилители (или громкогово-
рители со встроенным усилителем мощнос-
ти) при включении или выключении этого
переключателя. Также рекомендуется сделать
минимальные настройки всех регуляторов
выхода (ST Master LEVEL и так далее) пе-
ред работой с этим переключателем, чтобы
избежать риска появления громких шумов,
которые могут привести к потере слуха или
повреждению устройства.

Регулятор RETURN.

Регулирует уровень сигнала, посылаемого с разъемов
RETURN (L(MONO) и R) на стереошину.

В случае использования только разъема RETURN L
(MONO) микшер выводит идентичный сигнал на обе
стерео шины L и R.

Регулятор 2TR IN/USB

Регулирует уровень сигналов, принимаемых на разъем 2TR
IN, а также уровень сигналов, принимаемых MW10 с ком-
пьютера через USB интерфейс.

Переключатель 2TR IN/USB (TO ST/TO C-R)

Определяет посыл стерео сигнала, принимаемого с разъ-
емов 2TR IN или USB интерфейса, на стерео шину или на
разъемы C-R OUT или PHONES (индикатор уровня).

• При установке переключателя 2TR IN/USB в пози-

цию TO ST, входной сигнал с разъема 2TR IN/USB
подается на стерео шину.

• При установке переключателя 2TR IN/USB в пози-

цию TO C-R, входной сигнал с разъема 2TR IN/USB
подается напрямую на разъем C-R OUT/PHONES и
не выводится на стерео шину.

Регулятор ST Master LEVEL

Регулирует уровень сигнала на разъемах ST OUT

Регулятор C-R/PHONES LEVEL

Регулирует уровень выходного сигнала, идущего на разъ-
емы PHONES и разъемы C-R OUT L и R.

Измеритель уровня

Этот светодиодный индикатор показывает уровень сигнала,
подаваемого на стерео шину. Позиция «0» соответству-
ет стандартному уровню сигнала. Индикатор загорается
красным цветом, когда выходной сигнал достигает уровня
перегрузки.

Индикатор POWER

Индикатор загорается при включении питания микшера.

Секция главных (мастер) регуляторов
