16

MW10 Руководство пользователя

Р

у

сский

2

8

9

)

1

3

4

5

7

6

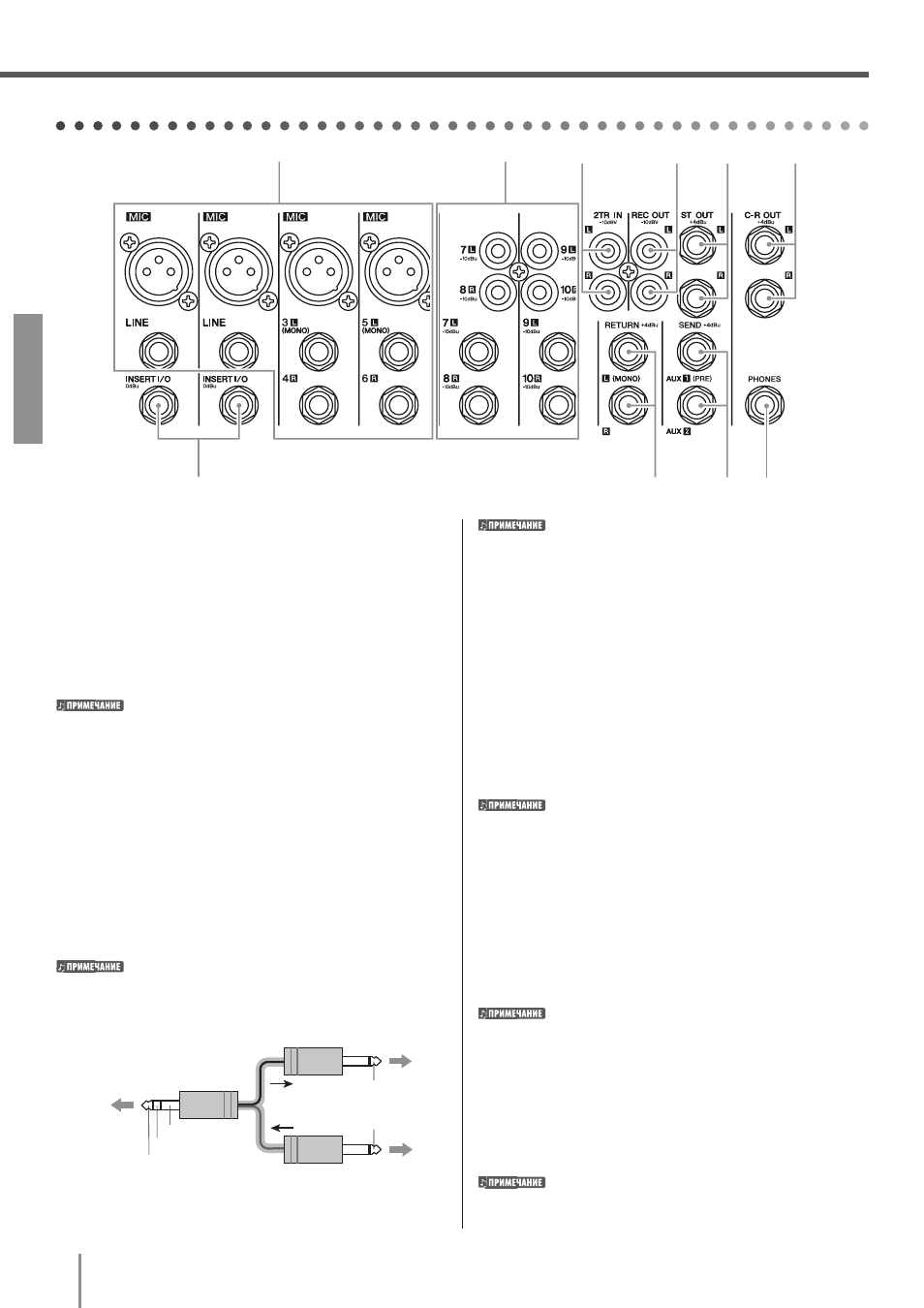

Передняя и Задняя панели

Входные разъемы канала

(каналы 1, 2, ¾, 5/6)

• МИКРОФОН (микрофонные) разъемы

Это симметричные входные разъемы XLR-типа (1: земля, 2:
горячий, 3: холодный)

ЛИНЕЙНЫЙ (линейные) разъемы

Это симметричные входные разъемы телефонного типа
(штекерные). В эти разъемы можно подключать симмет-
ричные или несимметричные штекеры.

Поскольку для входного канала предусмотре-
ны разъемы и МИКРОФОН и ЛИНЕЙНЫЙ, можно
выбирать любой из них, но не оба одновременно.
На каждом канале используйте только один из этих
разъемов.

Разъемы INSERT I/O (Каналы 1 и 2)

Это симметричные входные/выходные разъемы телефонно-
го типа (штекерные). Каждый их этих разъемов расположен
между эквалайзером и регулятором LEVEL соответствую-
щего входного канала. Они могут быть использованы для
независимого подключения каналов к таким устройствам,
как графические эквалайзеры, компрессоры и шумовые
фильтры. Это штекерные разъемы TRS-типа (штырь, кольцо,
оплетка), обеспечивающие работу в обоих направлениях.

Для подключения к разъему INSERT I/O необходимо
наличие специального кабеля, не входящего в комп-
лект поставки. Смотрите рисунок ниже.

На входной разъем внешнего процессора.

Оплетка

Кольцо

Штырь

На выходной разъем внешнего процессора

С разъем INSERT I/O выводится сигнал с реверсиро-
ванной фазой. При подключении разъема к процес-
сору эффектов никаких проблем не возникнет. Но
если разъем используется для вывода сигнала на
внешнее устройство, возможны конфликты по фазе с
другими сигналами.

Входные разъемы канала (каналы 7/8,

9/10)

На каждую из этих пар каналов может быть подан сигнал со
стереоисточника. В каждой паре, канал с нечетным номе-
ром используется для приема L- сигнала, а канал с четным
номером – для R сигнала.
На каждом канале имеется два типа разъемов: штекерный и
штырьковый RCA-разъем. Все эти разъемы – несимметрич-
ные.

Поскольку для канала предусмотрены разъемы и
штекерного и штырькового типа, можно выбирать
любой из них, но не оба одновременно. На каждом
канале используйте только один из этих разъемов.

Разъемы 2TR IN

Это несимметричные входные штырьковые разъемы RCA-
типа. Используйте их для подключения источника стерео-
сигнала (проигрыватель компакт дисков или DAT –рекор-
дер) непосредственно к микшеру для мониторинга.
Для регулировки уровня сигнала используйте регулятор
2TR IN/USB, расположенный в секции главных регуляторов.

При подаче одновременно подаче сигналов на
разъемы 2TR IN и USB интерфейс, выполняется его
микширование.

Разъемы REC OUT (L, R)

Это несимметричные выходные штырьковые разъемы
RCA-типа. Эти разъемы используются для вывода смик-
шированного сигнала, уровень которого регулируется ST
Master LEVEL. Используйте их для подключения к внешнему
записывающему устройству.

Эти разъемы используются для подключения к ком-
пьютеру и подаче сигналов через USB интерфейс.

Секция входов/Выходов

На разъем INSERT I/O

Штырь: выход

Штырь: вход
