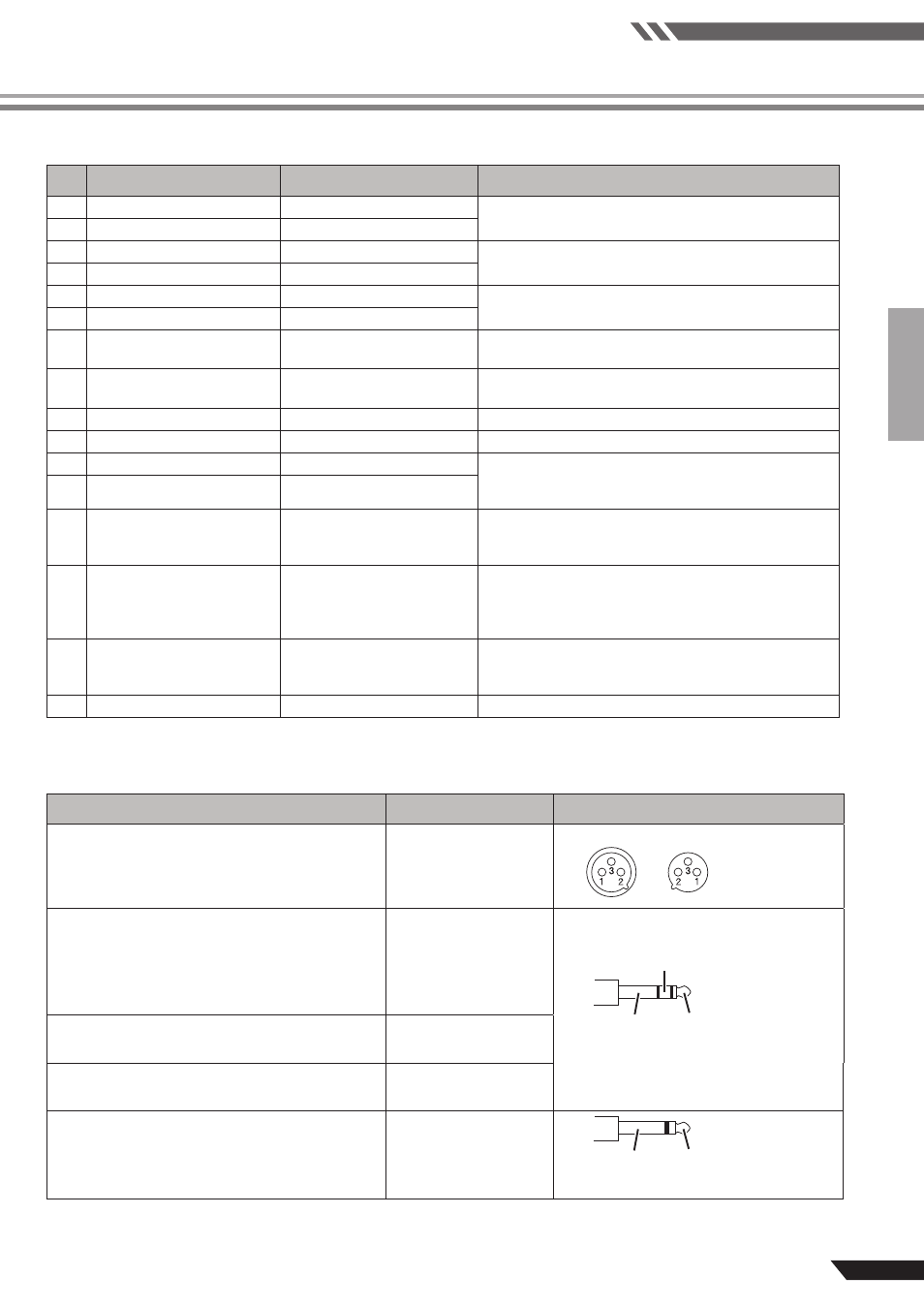

Справочная информация
Передняя и задняя панели
MG206C/MG166CX/MG166C Руководство пользователя
19
ВЫХОД
ВХОД
Вход XLR
Наконечник
Цилиндр
Кольцо
Стереоджек TRS
Наконечник
Цилиндр
Моноджек
Список программ цифровых эффектов (только в модели MG166CX)
№
Программа
Параметр
Описание
1
REVERB HALL 1
ВРЕМЯ РЕВЕРБЕРАЦИИ
Реверберация, имитирующая большое пространство, такое
как концертный зал.
2
REVERB HALL 2
ВРЕМЯ РЕВЕРБЕРАЦИИ
3
REVERB ROOM 1
ВРЕМЯ РЕВЕРБЕРАЦИИ
Реверберация, имитирующая акустику небольшого про-
странства (комнаты).
4
REVERB ROOM 2
ВРЕМЯ РЕВЕРБЕРАЦИИ
5
REVERB STAGE 1
ВРЕМЯ РЕВЕРБЕРАЦИИ
Реверберация, имитирующая большую сцену.
6
REVERB STAGE 2
ВРЕМЯ РЕВЕРБЕРАЦИИ
7
REVERB PLATE
ВРЕМЯ РЕВЕРБЕРАЦИИ
Имитация реверберации металлического листа, создаю-
щая более бескомпромиссное звучание.
8
DRUM AMBIENCE
ВРЕМЯ РЕВЕРБЕРАЦИИ
Короткая реверберация, идеальная для использования с
бас-бочкой.
9
KARAOKE ECHO
ВРЕМЯ ЗАДЕРЖКИ
Эхо, предназначенное для работы с караоке.
10
VOCAL ECHO
ВРЕМЯ ЗАДЕРЖКИ
Эхо, подходящее для вокала.
11
CHORUS 1
Частота НЧО
Создает плотный звук, модулируя время задержки.
Регулятор PARAMETER (параметр) настраивает частоту
НЧО*, который модулирует время задержки.
12
CHORUS 2
Частота НЧО
13
FLANGER
Частота НЧО
Эффект стремительной смены тона.
Регулятор PARAMETER (параметр) настраивает частоту
НЧО*, который модулирует время задержки.
14
PHASER
Частота НЧО
Фазовая модуляция создает циклический фазовый эф-
фект.
Регулятор PARAMETER (параметр) настраивает частоту
НЧО*, который модулирует время задержки.
15
AUTO WAH
Частота НЧО
Эффект вау-вау с модуляцией типа цикличного фильтра.
Регулятор PARAMETER (параметр) настраивает частоту
НЧО*, который модулирует время задержки.
16
DISTORTION
ПЕРЕГРУЗКА
Добавляет звуку жесткое искажение.
* “НЧО” означает низкочастотный осциллятор. НЧО обычно используется, чтобы модулировать другой сигнал, определяя скорость мо-
дуляции и форму звуковой волны.
Список разъемов
Входы и выходы
Полярности
Конфигурация
MIC INPUT (микрофонный вход), STEREO OUT (стерео-
выход)
Контакт 1: земля
Контакт 2: горячий (+)
Контакт 3: холодный (–)
LINE INPUT (линейный вход, монофонические каналы)
GROUP OUT (групповой выход), STEREO OUT (стерео-
выход),
MONITOR OUT (выход мониторы), AUX SEND (дополни-
тельный посыл),
EFFECT SEND (посыл эффекта, только в модели
MG166CX-USB)*
Наконечник: горячий (+)
Кольцо: холодный (–)
Цилиндр: земля
INSERT (вход)
Наконечник: выход
Кольцо: вход
Цилиндр: земля
PHONES (наушники)
Наконечник: левый
Кольцо: правый
Цилиндр: земля
RETURN (возврат)
LINE INPUT (линейный вход, стереоканалы)
Наконечник: горячий
Цилиндр: земля
* Данные входы/выходы также допускают подключение к моноджекам. При использовании монофонических джеков со-
единение является небалансным.
