Цифровые эффекты, Задняя панель – Инструкция по эксплуатации Yamaha mg124cx
Страница 15
MG82CX/MG102C Руководство пользователя
15

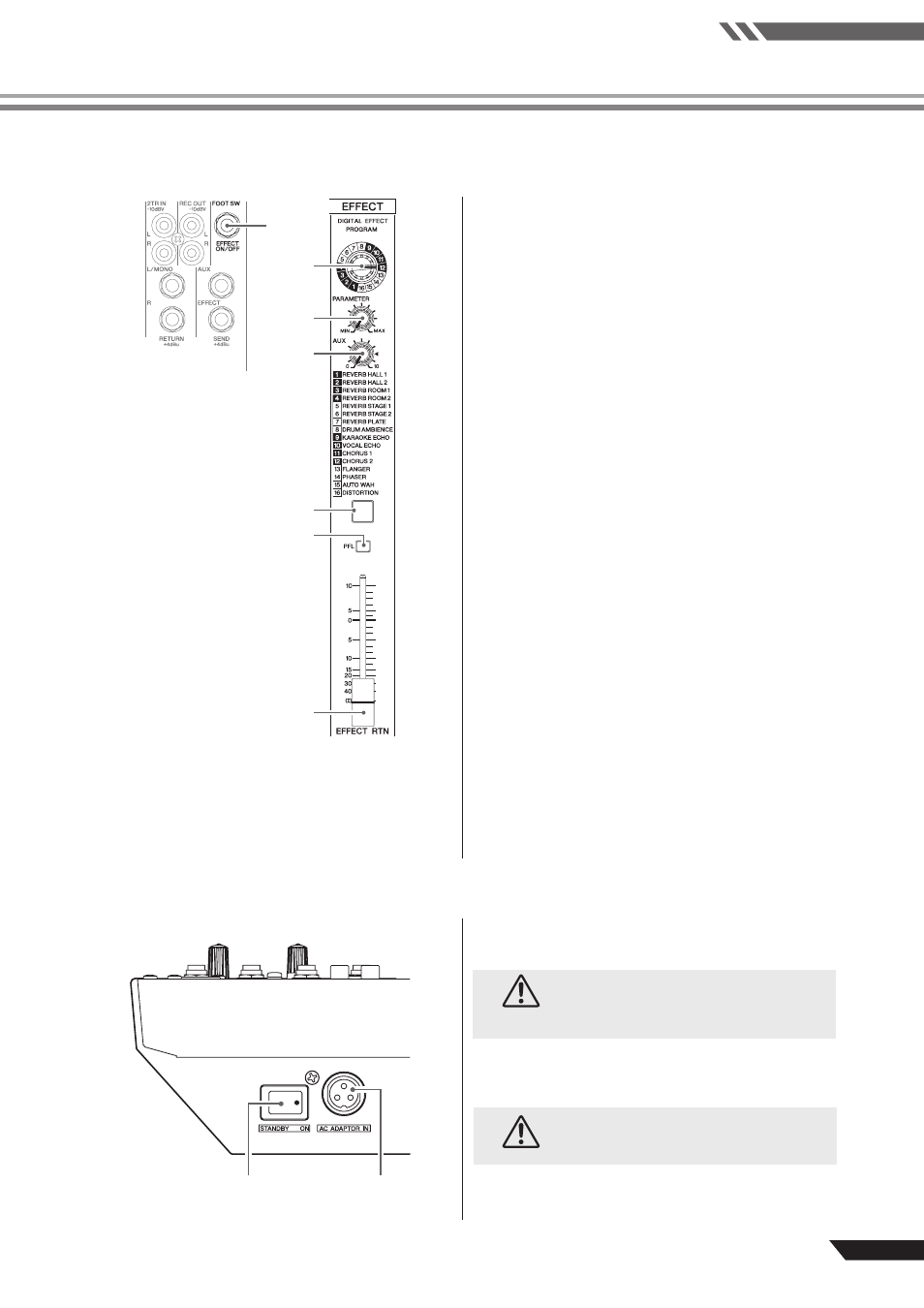

Цифровые эффекты
* Цифровыми эффектами оснащена только модель MG124CX
ON
�
�
�
�
�
�
�
MG124CX
Гнездо FOOT SWITCH
Педальный переключатель YAMAHA FC5 (приобретается
отдельно), подключенный к этому гнезду используется для
включения и выключения цифровых эффектов.
Колесо ввода данных PROGRAM
Это колесо ввода данных выбирает один из 16 внутренних
цифровых эффектов. Подробнее о типах эффекта, см. стра-
ницу 17.
Регулятор PARAMETER
Этот регулятор устанавливает значение параметра (глубину,
скорость и т.п.) для выбранного эффекта.
ПРИМЕЧАНИЕ:
Микшер сохраняет последнее значение, используемое с
каждым типом эффекта. Когда Вы изменяете тип эффекта
микшер автоматически восстанавливает значение, кото-
рое использовалось ранее с вновь выбранным эффектом
(независимо от текущей позиции регулятора управления
параметром). Эти значения параметра сохраняются даже
после выключения питания.
Регулятор AUX
Регулирует уровень сигнала посылаемого от внутренних
цифровых эффектов на шину AUX
Выключатель ON
Включает/выключает внутренний эффект. Внутренний эф-
фект применяется, только если этот выключатель находится
в положении «включен» и его индикатор горит оранжевым
светом. Отдельно приобретаемый педальный переключатель
YAMAHA FC5 может использоваться для включения/выключе-
ния цифровых эффектов.
ПРИМЕЧАНИЕ:
Внутренний модуль эффекта активен по умолчанию при
начальном включении питания.
Переключатель PFL
Включите этот переключатель для посыла сигнала эффекта
на шину PFL.
Фейдер EFFECT RTN
Регулирует уровень сигнала, который посылается с внутрен-
него модуля цифровых эффектов на STEREO шины.
Задняя панель
�
�
Выключатель POWER
Включает/выключает питание микшера.
Даже когда выключатель питания находится в положении
STANDBY, небольшое напряжение все же поступает на
модуль. Отключайте кабель от розетки, если в течение
длительного времени не будете пользоваться микшером.
Разъем AC ADAPTOR IN
К данному разъему подключается входящий в комплект с
микшером адаптер питания PA-20 (см. стр. 5).
Используйте только адаптер PA-20 с этим микшером. Ис-
пользование другого адаптера может привести к пожару
или электротравме.
Панель управления и задняя панель
Справочное Руководство
