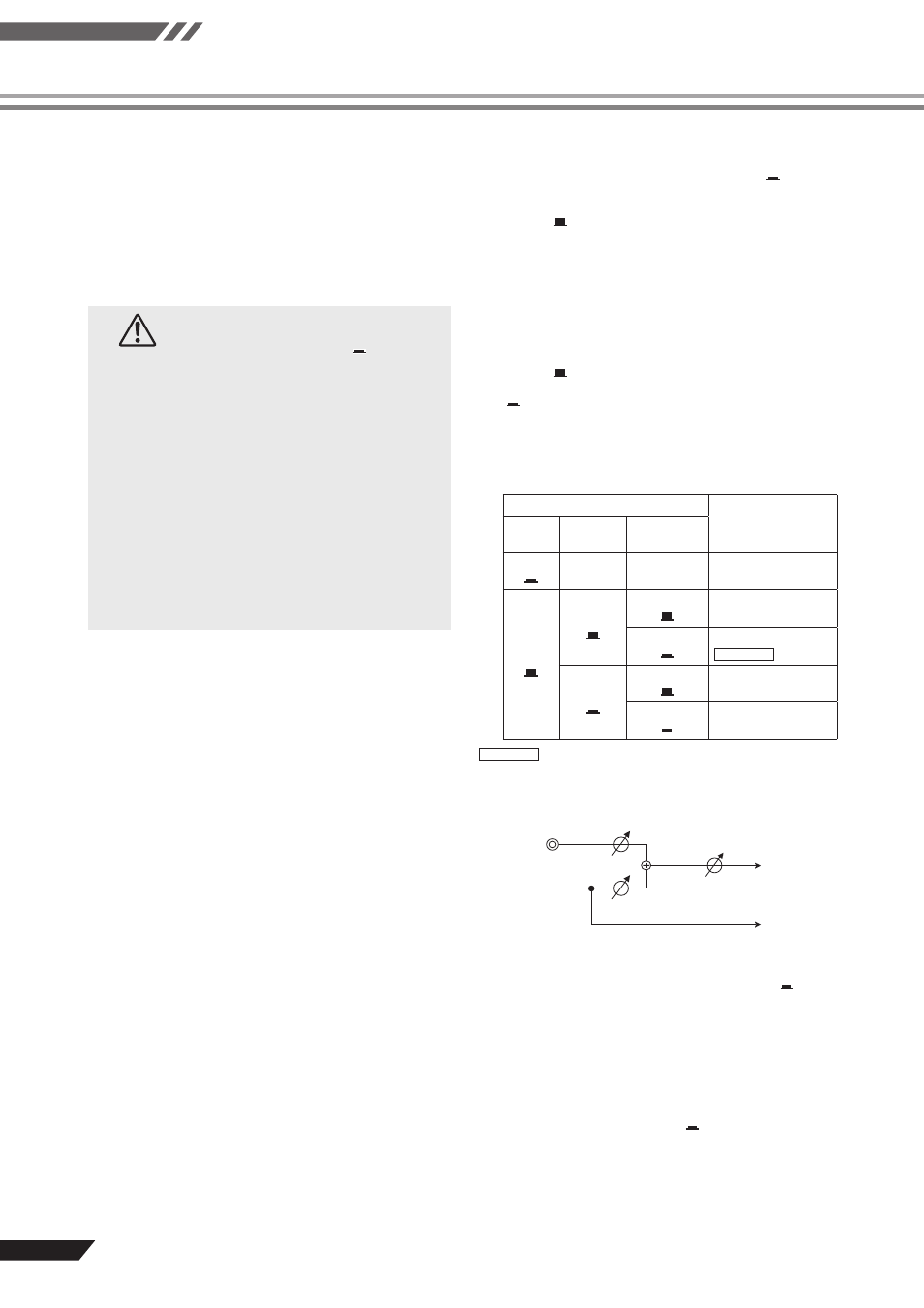

14
MG82CX/MG102C Руководство пользователя
Панель управления и задняя панель
Гнездо PHONES
Гнездо для подключения стерео наушников. На гнездо
PHONES подается тот же сигнал, что и на гнезда MONITOR
OUT.
Выключатель PHANTOM +48 V
Этот выключатель включает/выключает фантомное питание.
Когда он включен, микшер подает фантомное питание +48V
на все каналы, которые имеют входные микрофонные гнезда
XLR (каналы 1- 4, 5/6, 7/8).
• Используйте фантомное питание при работе с конденса-
торными микрофонами.
• Когда фантомное питание включено (
), микшер подает
питание DC +48V на контакты 2 и 3 всех входных гнезд MIC
INPUT типа XLR.
• Чтобы избежать повреждения акустических систем,
убедитесь, что выключили питание непосредственно на
микшере и на других усилителях мощности и активных
акустических системах, перед включением/выключением
фантомного питания. Мы также рекомендуем установить
на минимум все контроллеры выходного уровня перед
включением/выключением фантомного питания во избе-
жание громких шумов, которые могут привести к потере
слуха или повреждению устройства.
• Убедитесь, что фантомное питание выключено, если Вы
им не пользуетесь.
• При использовании фантомного питания не подклю-
чайте никаких других устройств, кроме конденсаторных
микрофонов к входным гнездам XLR. Другие устройства
могут быть повреждены при подаче фантомного питания.
Эта предосторожность не относится к сбалансированным
динамическим микрофонам, так как фантомное питание
не влияет на их работу.
RETURN
• Регулятор AUX (AUX1)
Регулирует уровень, на котором сигнал L/R, полученный на
гнезда RETURN (L (MONO) и R) подается на шину AUX (AUX2).
• Регулятор STEREO
Регулирует уровень, на котором сигнал L/R, полученный на
гнезда RETURN (L (MONO) и R) подается на шины STEREO
L/R.
ПРИМЕЧАНИЕ:
Если Вы подаете сигнал только на гнездо RETURN L (MONO),
микшер посылает этот же сигнал на обе стерео шины L и R.
SEND
• Мастер-регулятор AUX (AUX1)
Регулирует уровень сигнала, подаваемый на гнездо AUX
(AUX1) SEND.
• Мастер-регулятор EFFECT (AUX2)
Регулирует уровень сигнала, подаваемый на гнездо EFFECT
(AUX2).
ПРИМЕЧАНИЕ:
Если Вы используете MG124CX, мастер-регулятор не влияет
на уровень сигнала, который подается с шины EFFECT на
внутренний цифровой процессор эффектов.
Индикатор POWER
Индикатор горит при включенном питании микшера.
Индикатор уровня
Этот LED индикатор отображает уровень сигнала, который
выбирается переключателями MONITOR
, 2TR
и PFL.
Сегмент “0” соответствует номинальному выходному уровню.
Сегмент PEAK загорается красным светом, когда выход
достигает уровня перегрузки.
MONITOR/PHONES
• Переключатель MONITOR
Если этот переключатель установлен на GROUP ( ), сигналы
групповой шины 1/2 подаются на гнезда MONITOR OUT,
гнездо PHONES и индикатор уровня. Если он установлен на
STEREO (
), сигналы шины STEREO L/R посылают на эти
гнезда и на индикатор уровня.
• Регулятор MONITOR
Управляет выходным уровнем сигнала на гнездо PHONES и
гнезда MONITOR OUT.
2TR IN
• Переключатель 2TR IN
Когда данный переключатель установлен в положение TO
STEREO (
), сигнал посылается на шины STEREO L/R. Если
этот переключатель установлен в положение TO MONITOR
( ), входные сигналы через гнезда 2TR IN посылаются на
гнезда MONITOR OUT, гнездо PHONES и индикатор уровня.
• Регулятор 2TR IN
Регулирует уровень сигнала, посылаемого из гнезда 2TR IN
на шины STEREO L/R. Следующая иллюстрация показывает,
как установки переключателя соответствуют выбору сигнала.
Переключатели
Сигналы, поступающие
на гнезда MONITOR/
PHONES
PFL
MONITOR/
PHONES
2TR IN
ON
—
—
PFL
OFF
STEREO
TO STEREO
STEREO (+ 2TR IN )
TO MONITOR
STEREO + 2TR IN
MONITOR MIX
*
GROUP
TO STEREO
GROUP
TO MONITOR
GROUP (+ 2TR IN )
*
MONITOR MIX
: При наложении записей, Вы можете регулировать
уровни сигнала воспроизведения монитора и сигнала, запи-
санного отдельно.
Воспроизво-
димый сигнал
Записывае-
мый сигнал
2TR IN
Регулятор 2TR IN
Мастер-фейдер STEREO
Прохождение сигнала
MONITOR MIX
Мастер-регулятор
STEREO
Мастер-
фейдер
STEREO
Регуляторы
MONITOR/
PHONES
ПРИМЕЧАНИЕ:
Если переключатель входного канала PFL включен ( ), то
только выход PFL этого канала подается на гнезда C-R, гнез-
да PHONES и индикатор уровня.
Фейдер GROUP 1-2
Регулирует уровень сигнала, посылаемый на гнезда GROUP OUT.
Переключатель ST
Если этот переключатель включен ( ), сигналы подаются на
шины STEREO L/R через фейдер GROUP1-2
. Сигнал группы 1
подается на стерео L, а сигнал группы 2 – на стерео R.
Мастер-фейдер STEREO OUT
Регулирует уровень сигнала, посылаемого на гнезда STEREO OUT
