EMX5014C • РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
19
Справочное руководство

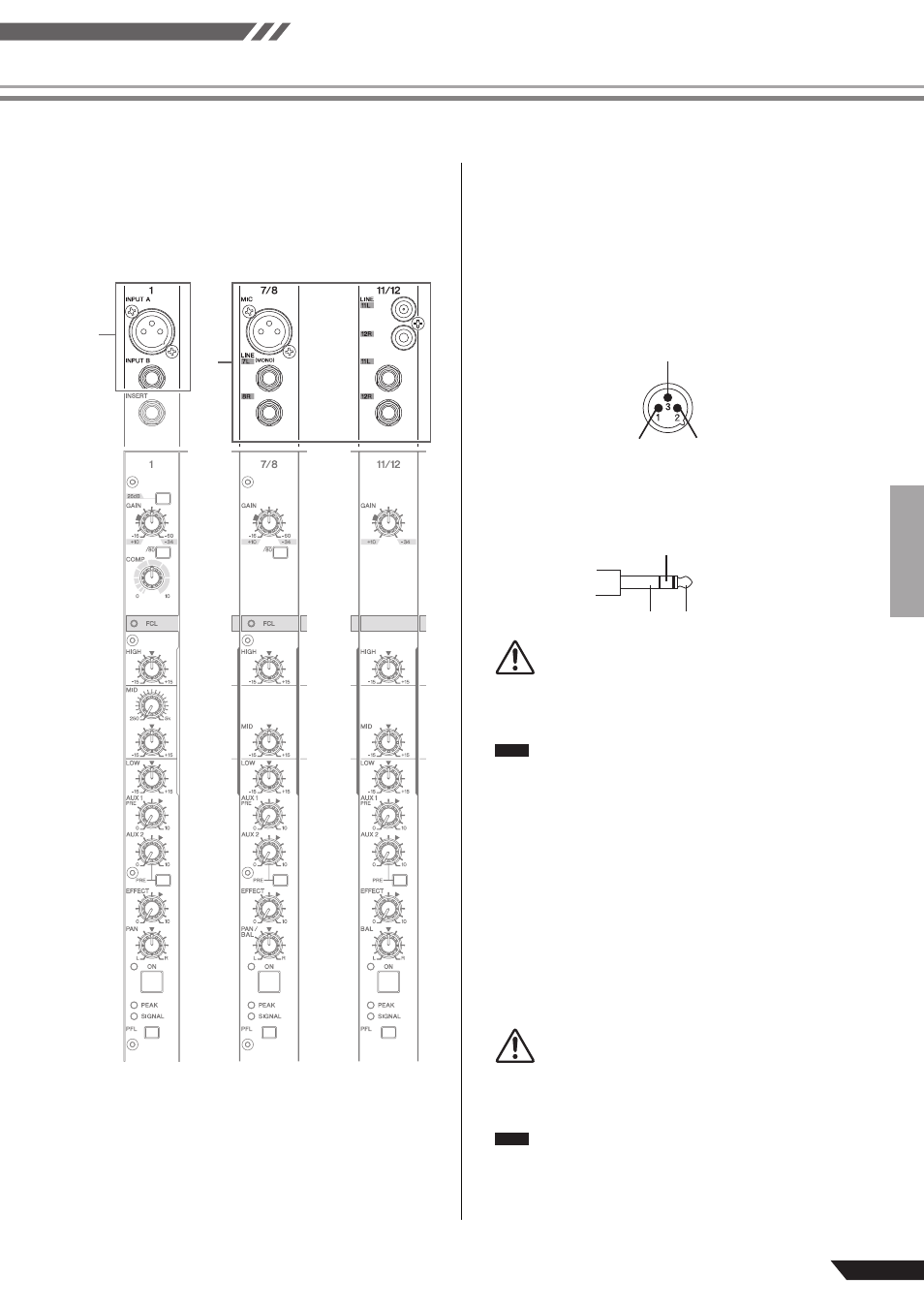

Панель управления и задняя панель
Контроллеры на каждом канале
❶
Гнезда INPUT A и INPUT B (каналы 1 - 6)
INPUT A:
INPUT B
:
❷
Гнезда LINE/MIC
Гнезда LINE:
Гнезда MIC:
Каналы
7/8 и 9/10
(Стерео)
Каналы
11/12 и 13/14
(Стерео)
Каналы
1-6
(Моно)
❶
❷
Сигнал (холодный) (–)
Земля
Сигнал (горячий) (+)
R: Сигнал (–)
S: Земля
T: Сигнал (+)
Прим.
Прим.
Вы можете подключить источник входного сигнала
к любому гнезду. Убедитесь, что переключатель [26 дБ]
❹
установлен в положение, соответствующее типу
подключаемого устройства.
❹
XLR сбалансированный микрофонный вход (1: земля,
2: сигнал +, 3: сигнал -). Если Вы подключаете конден-
саторный микрофон, убедитесь, что установили пере-
ключатель PHANTOM в положение ON (фантом-
ное питание включено).
Сбалансированный линейный вход штекерного TRS
(T: горячий , R: холодный, S: земля) типа. Можно по-
давать сбалансированный или несбалансированный
входной сигнал.
При использовании фантомного питания, не подключайте
никаких других устройств, кроме конденсаторных микрофо-
нов к входным гнездам XLR. Другие устройства могут быть
повреждены при поступлении на них фантомного питания.
Эта предосторожность не относится к сбалансированным
динамическим микрофонам, так как на них не влияет фан-
томное питание.
На любом из каналов, Вы можете использовать INPUT А или
INPUT B, но не оба вместе. Пожалуйста, используйте для
подключения только одно из этих гнезд на каждом канале.
Это входные стерео гнезда. Используйте их, чтобы подключать сте-
рео устройства, типа стерео синтезатора или CD-плеера или микро-
фонов.
Несбалансированные стерео входы. На каналь-
ных парах 7/8 и 9/10 это штекерные гнезда, а на
каналах 11/12 и 13/14 – типа RCA.
XLR сбалансированное стерео входное гнездо
микрофонного уровня. Если Вы подключае-
те конденсаторный микрофон, убедитесь, что
включили фантомное питание (переключатель
PHANTOM (38) установлен в положение
ON).
При использовании фантомного питания, не подключайте
никаких других устройств, кроме конденсаторных микро-
фонов к входным гнездам XLR. Другие устройства могут
быть повреждены при поступлении на них фантомного
питания. Эта предосторожность не относится к сбаланси-
рованным динамическим микрофонам, так как на них не
влияет фантомное питание.
На любом из каналов, Вы можете использовать гнезда ка-
нальных пар LINE или MIC, но не оба вместе. Но помните,
что уровни нельзя установить независимо.
