Симметричный и несимметричный сигнал: в чем разница?
Как симметричные линии фильтруют помехи?
** Пропустите этот раздел, если не хотите вникать в технические подробности. **
Подведем итоги:
Микрофоны:
Короткие
линейные
трассы:
Протяженные
линейные
трассы:
Горячий
(+)
Холодный
(–)
Земля

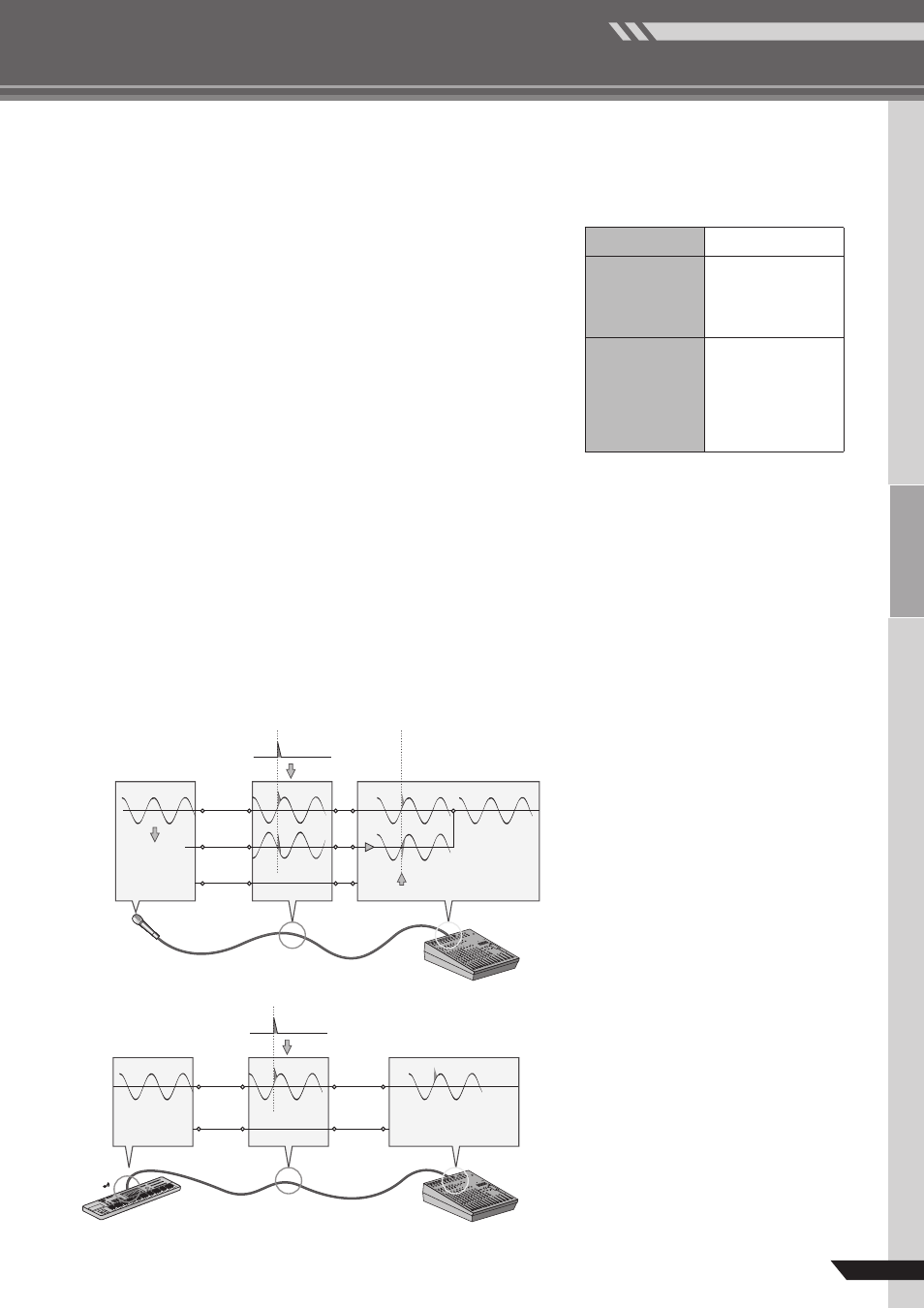

Сбалансированное шумоподавление
Несбалансированный шум
Шум
Источник Кабель
Источник Кабель
Обратная
фаза
Шум
Сигнал
без шума
Обратная
фаза
Устройство
приема
сигнала
Шумоподавление
Используются симметричные
линии.
Можно использовать
несимметричные линии,
если уровень помех
относительно небольшой
Выбор типа линии зависит,
в основном, от уровня
внешних электромагнитных
помех, но лучше
использовать симметричные
линии
Устройство
приема
сигнала
Если коротко — это шум. Смысл симметричных линий в том, что они пода-
вляют шумы и делают это очень хорошо. Любой отрезок провода является
антенной, принимающей хаотичное электромагнитное излучение, которым
мы постоянно окружены: это радио и телевизионные сигналы, а также по-
мехи от линий электропередач, двигателей, электроприборов, компьютерных
мониторов и множества других источников. Чем длиннее провод, тем больше
помех он принимает. Поэтому симметричные линии являются оптимальным
выбором для протяженных кабельных трасс. Если ваша «студия» находится
прямо на рабочем столе, а подключенные устройства находятся на расстоя-
нии не более одного–двух метров, подойдут и несимметричные линии (если
уровень электромагнитных помех не слишком велик). Еще одно место, где
практически всегда используются симметричные линии, — это микрофонные
кабели. Причина в том, что выходной сигнал большинства микрофонов очень
слаб, поэтому даже незначительные помехи будут для них относительно се-
рьезны, а после прохождения предварительного усилителя микшера усилятся
до опасной степени.
Функционирование симметричных линий основано на принципе подавления фаз: если добавляется два идентичных сигнала
не в фазе (т.е. один сигнал инвертирован таким образом, что его пики соответствуют провалам в другом сигнале), в резуль-
тате … не будет ничего. Плоская линия. Сигналы подавляют друг друга.
Поскольку нужные звуковые сигналы в горячем и холодном проводе не в фазе, все накладываемые помехи в линии будут
совершенно одинаковыми для обоих проводов, а, следовательно, синфазными. Хитрость в том, что фаза одного сигнала
реверсирована на приемном конце линии, поэтому нужные звуковые сигналы становятся синфазными, а накладываемые
помехи рассинхронизируются по фазе. Помехи не в фазе эффективно подавляются, тогда как звуковой сигнал остается
неизменным. Здорово, правда?
