28

Ru

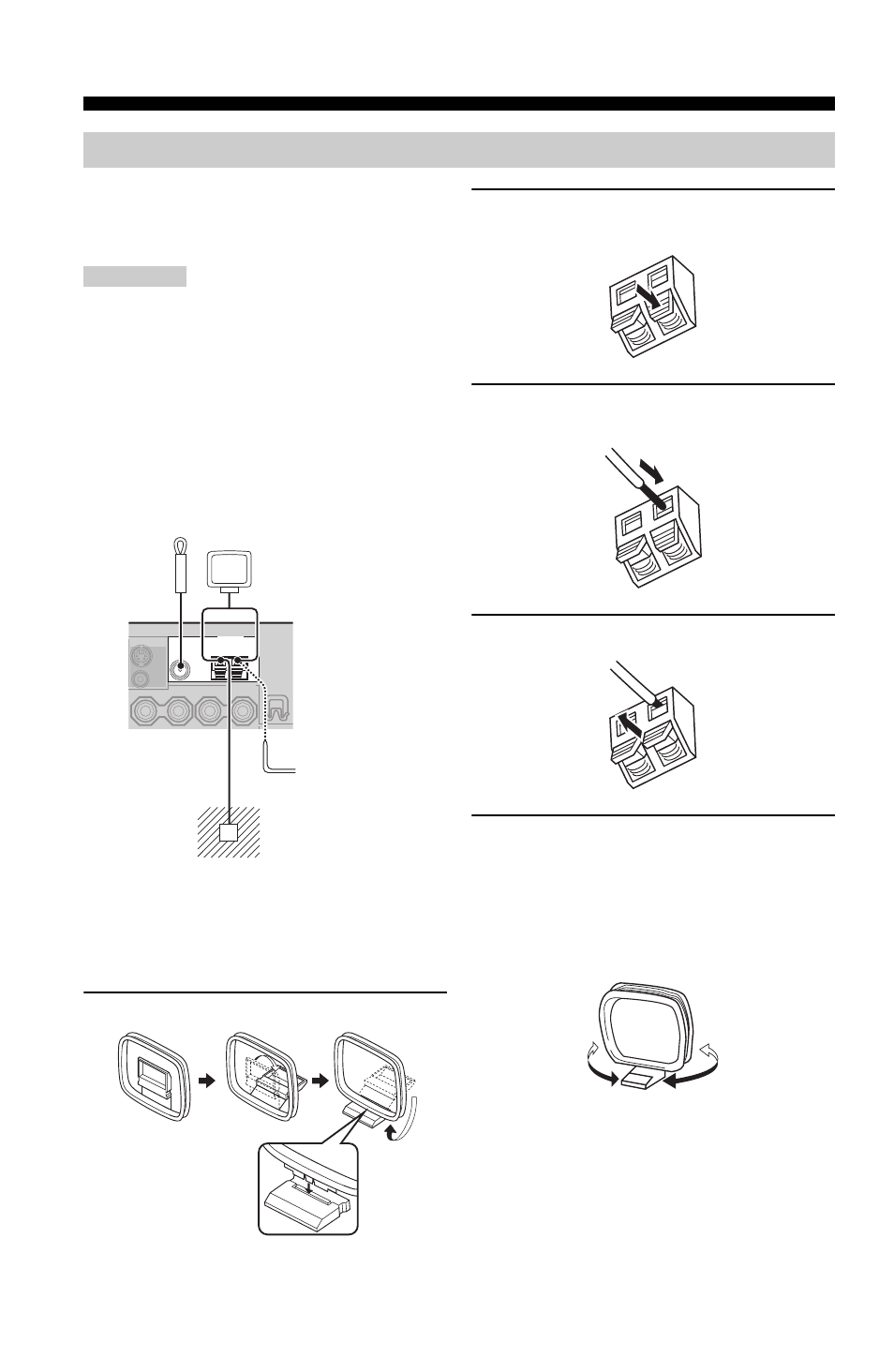

ПОДКЛЮЧЕНИЯ

Внутренние FM- и АМ-антенны поставляются вместе с данным
аппаратом. Подключите каждую антенну надлежащим образом
к соответствующим терминалам. Вообще, данные антенны
должны обеспечивать достаточно сильный прием сигнала.

• Обязательно установите шаг частоты тюнера (только

модель для Азии и общая модель) в соответствии с
шагом частоты вашего региона (смотрите стр. 111).

• Рамочная АМ-антенна должна быть установлена на

расстоянии от данного аппарата.

• Рамочная АМ-антенна должна всегда оставаться подключенной,

даже при подключении внешней АМ-антенны к данному аппарату.

• Внешняя антенна, установленная надлежащим образом,

принимает радиоволны чище, чем внутренняя антенна. При
плохом качестве приема, установите внешнюю антенну. Для
получения более подробной информации о внешних
антеннах, обратитесь к ближайшему авторизированному
дилеру YAMAHA или в сервис центр.

Подключение рамочной АМ-антенны

1

Установите рамочную АМ-антенну.

2

Нажмите и удерживайте язычок
терминала AM ANT.

3

Вставьте один конец провода рамочной
АМ-антенны в терминал AM ANT.

4

Опустите язычок терминала AM ANT.

5

Повторяя шаги 2 – 4, подключите другой
провод к терминалу GND.

y

По завершению подключения рамочной АМ-антенны
к данному аппарату, настройте направление рамочной
АМ-антенны для оптимального приема при настройке
АМ-радиостанций (смотрите стр. 54).

Подключение FM- и АМ-антенн

Примечания

ANTENNA

FM

GND

AM

Внутренняя

FM-антенна

(поставляется)

Заземление (терминал GND)

Для обеспечения максимальной безопасности и уменьшения
помех, подключите терминал антенны GND к хорошему
заземлению. Хорошим заземлением может послужить
металлический штырь, введенный в сырую землю.

Рамочная АМ-антенна
(поставляется)

Внешняя АМ-антенна

Используйте 5-10 м
провод с виниловым
покрытием, вытянутый
наружу через окно.
