ПОДКЛЮЧЕНИЯ
П
О
ДГ
О
Т
ОВКА
Ру
сс
кий
Терминалы FRONT
Подключите фронтальные левую и правую
колонки к данным терминалам.
Терминалы CENTER
Подключите центральную колонку к данным
терминалам.
Терминалы SURROUND
Подключите левую и правую колонки
окружающего звучания к данным терминалам.
Терминалы SURROUND BACK
Подключите тыловую колонку окружающего
звучания к данным терминалам.
При использовании тыловой колонки окружающего
звучания, подключите колонку к левому терминалу
SURROUND BACK (SINGLE).
Терминалы PRESENCE
Подключите левую и правую колонки
присутствия к данным терминалам.
Гнездо SUBWOOFER
К данному гнезду подключите сабвуфер со
встроенным усилителем (например, YAMAHA
Active Servo Processing Subwoofer System).

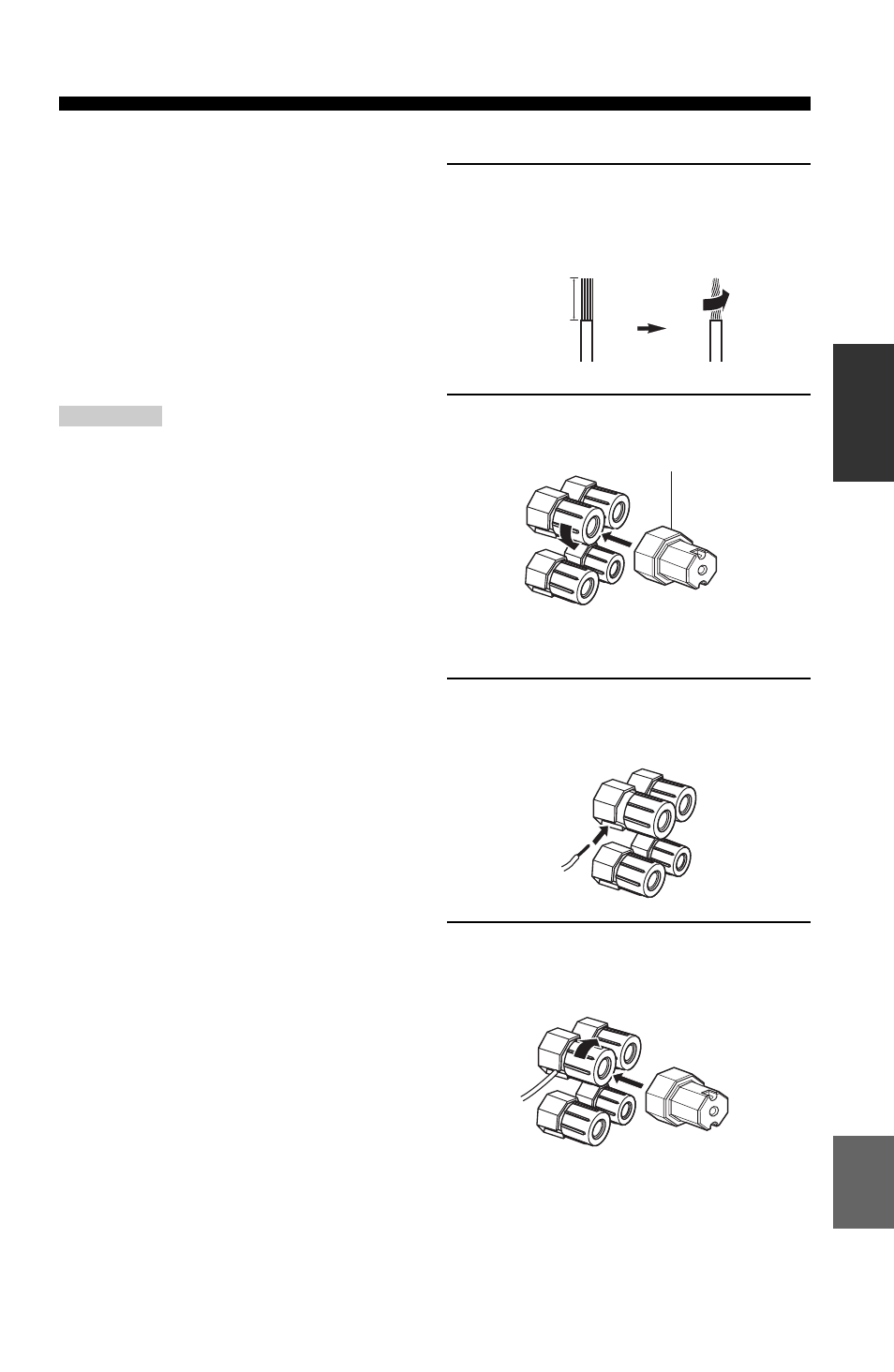

■ Подключение кабеля колонки
1
Удалите примерно 10 мм изоляционного
слоя на конце каждого провода колонки
и затем скрутите оголенные провода во
избежание короткого замыкания.
2
С помощью поставляемого ключа
терминала колонки освободите головку.
3
Вставьте открытый провод в промежуток
с внутренней стороны каждого
терминала.
4
С помощью поставляемого ключа
терминала колонки закрутите головку
для закрепления провода.
Примечание
10 мм
Ключ терминала колонки
Красный: положительный (+)
Черный: отрицательный (–)
