18
Ru
ПОДКЛЮЧЕНИЯ
■ Аудиогнезда
Данный аппарат оборудован тремя типами
аудиогнезд. Подключение зависит от наличия
аудиогнезд на других компонентах.
Гнезда AUDIO
Для обычных аналоговых аудиосигналов,
передающихся через левый и правый аналоговых
аудиокабеля. Подключите красные штекеры к
правым гнездам и белые штекеры к левым
гнездам.
Гнезда DIGITAL COAXIAL
Для цифровых аудиосигналов, передающихся
через коаксиальные цифровые аудиокабели.
Гнезда DIGITAL OPTICAL
Для цифровых аудиосигналов, передающихся
через оптические цифровые аудиокабели.
Вы можете использовать цифровые гнезда для приема
битовых потоков PCM, Dolby Digital и DTS. При
подключении компонентов к гнездам COAXIAL и
OPTICAL одновременно, приоритет отдается сигналам,
поступающим в гнездо COAXIAL. Все цифровые
входные гнезда совместимы с цифровыми сигналами с
частотой стробирования 96 кГц.
■ Видеогнезда
Данный аппарат оборудован тремя типами
видеогнезд. Подключение зависит от наличия
входных гнезд на видеоэкране.
Гнезда VIDEO
Для обычных композитных видеосигналов,
передающихся через композитные видеокабели.
Гнезда S VIDEO
Для S-видеосигналов, разделенных на
видеосигналы яркости (Y) и насыщенности (С),
передающихся по раздельным проводам S-
видеокабелей.
Гнезда COMPONENT VIDEO
Для компонентных видеосигналов, разделенных
на видеосигналы яркости (Y) и насыщенности
(P
B
, P
R
), передающихся по раздельным проводам
компонентных видеокабелей.
y
Данный аппарат оборудован функцией
видеоподключения. Смотрите стр. 20 и 90 для подробной
информации.

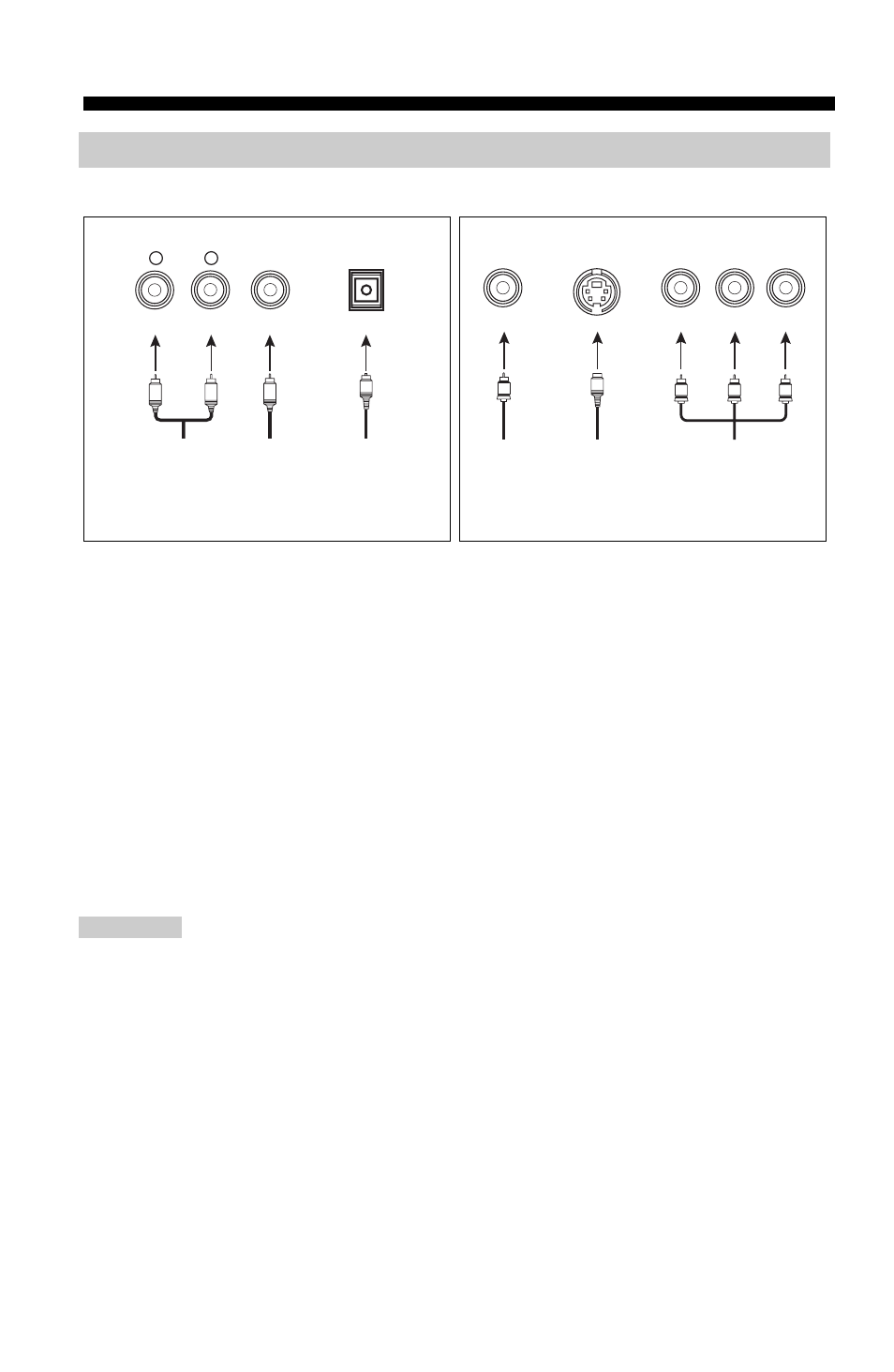

Информация о гнездах и штекерах кабелей
VIDEO
S VIDEO
COMPONENT VIDEO
Y
R
P
B
P
P
B
Y
P
R
S
V
COAXIAL
DIGITAL
AUDIO
OPTICAL
DIGITAL
R
L
C
O
R
L
Левый и
правый
штекеры
аналогового
аудиокабеля
Штекер
оптического
цифрового
аудиокабеля
Штекер
коаксиального
цифрового
аудиокабеля
Штекер
композитного
видеокабеля
Штекер
S-видеокабеля
Штекеры
компонентного
видеокабеля
Аудиогнезда и штекеры кабелей
Видеогнезда и штекеры кабелей
(Красный)
(Белый)
(Оранжевый)
(Желтый)
(Зеленый) (Синий) (Красный)
Примечание
