Разделы AW1600 и что они делают
2
Зн
ак
ом
ст
во
с
A
W
16
00
21

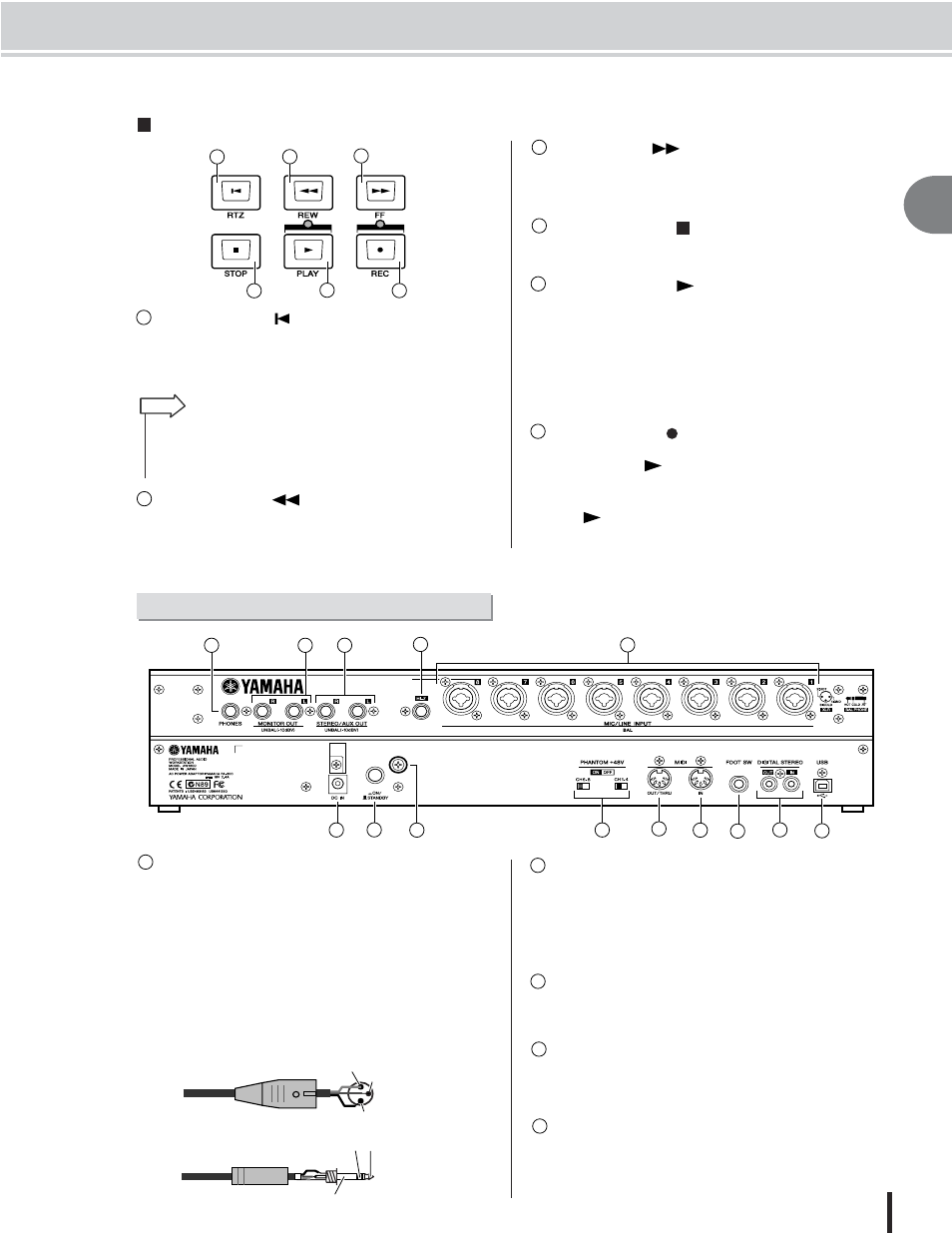

Клавиша RTZ [ ]
Эта клавиша непосредственно перемещает в локацию
относительного нуля. Вместе с клавишей [SET], она
регистрирует текущее местоположение как
относительный нуль.
Клавиша REW [ ]
Клавиша обратной перемотки. Каждый раз, когда
Вы нажимаете эту клавишу, Вы переключаете между
скоростями 8x и 16x.
Клавиша FF [ ]
Клавиша перемотки вперед. Каждый раз, когда
Вы нажимаете эту клавишу, Вы переключаете
между скоростями 8x и 16x.
Клавиша STOP [ ] �
Клавиша остановки воспроизведения, записи,
перемотки вперед или назад.
Клавиша PLAY [ ]
Если Вы нажимаете эту клавишу, в то время когда
запись остановлена, начнется воспроизведение. Если
Вы нажимаете эту клавишу во время перемотки
вперед или назад, начнется воспроизведение на
нормальной скорости. Если Вы нажимаете эту
клавишу во время записи, запись остановится и
продолжится воспроизведение ("punch-out").
Клавиша REC [ ] �
Если Вы удерживаете эту клавишу и нажимаете
клавишу PLAY [ ], в то время когда запись
остановлена - начнется запись. Если Вы
удерживаете эту клавишу и нажимаете клавишу
PLAY [ ] во время воспроизведения,
Вы переключите воспроизведение на запись
("punch-in").
Гнезда MIC/LINE INPUT 1-8 (XLR/TRS)
Это сбалансированные входные гнезда, которые
рассчитаны на разъемы XLR-3-31 и TRS. Номинальная
входная чувствительность может быть установлена в
диапазоне от -46 dBu до +4 dBu. Практически любые
типы сбалансированного источника могут быть
подключены к этим гнездам - микрофоны или выходы
от оборудования со сбалансированными выходами
линейного уровня. Несбалансированные линии с
стандартными штекерными разъемами могут быть
непосредственно подключены к входам TRS.
Распайка контактов показана ниже.
Гнездо MIC/LINE INPUT (Hi-Z)
Входное несбалансированное штекерное гнездо
1/4" с высоким сопротивлением. Номинальный входной
уровень --46 - +4 dBu. Сюда может быть подключен
инструмент с высоким выходным сопротивлением типа
электрогитары или баса c звукоснимателями пассивного
типа.
Гнезда STEREO/AUX OUT
Штекерные выходные гнезда 1/4" (несбалансированные),
через которые выводятся сигналы стерео шины или
шины AUX 1/2.
Гнезда MONITOR OUT
Штекерные выходные гнезда 1/4" (несбалансированные),
для подключения к Вашей мониторной системе (стерео
система или активные мониторы).
Гнездо PHONES
Штекерное выходное гнездо TRS 1/4" для подключения
наушников.
Раздел Транспорта
• Вообще, время, отображаемое на счетчике AW1600 может быть
или абсолютным временем (ABS) или относительным временем
(REL). Абсолютный нуль - это фиксированная установка, но
местоположение относительного нуля времени Вы можете
определять свободно.
ЗНАЙТЕ
Задняя панель
Разъем XLR
(Male - папа)
1 (земля)
3 (сигнал - холодный)
2 (сигнал - горячий)
Штекерный
разъем
1/4" TRS
Кольцо (сигнал
- холодный)
Наконечник (сигнал
- горячий)
Рукав (земля)
2 1
3
4
5
2 1 3
4 5
6
5
2
1
3
4
6
2 1 3 4 5
10 11 12 13 14 7 6 8 9
