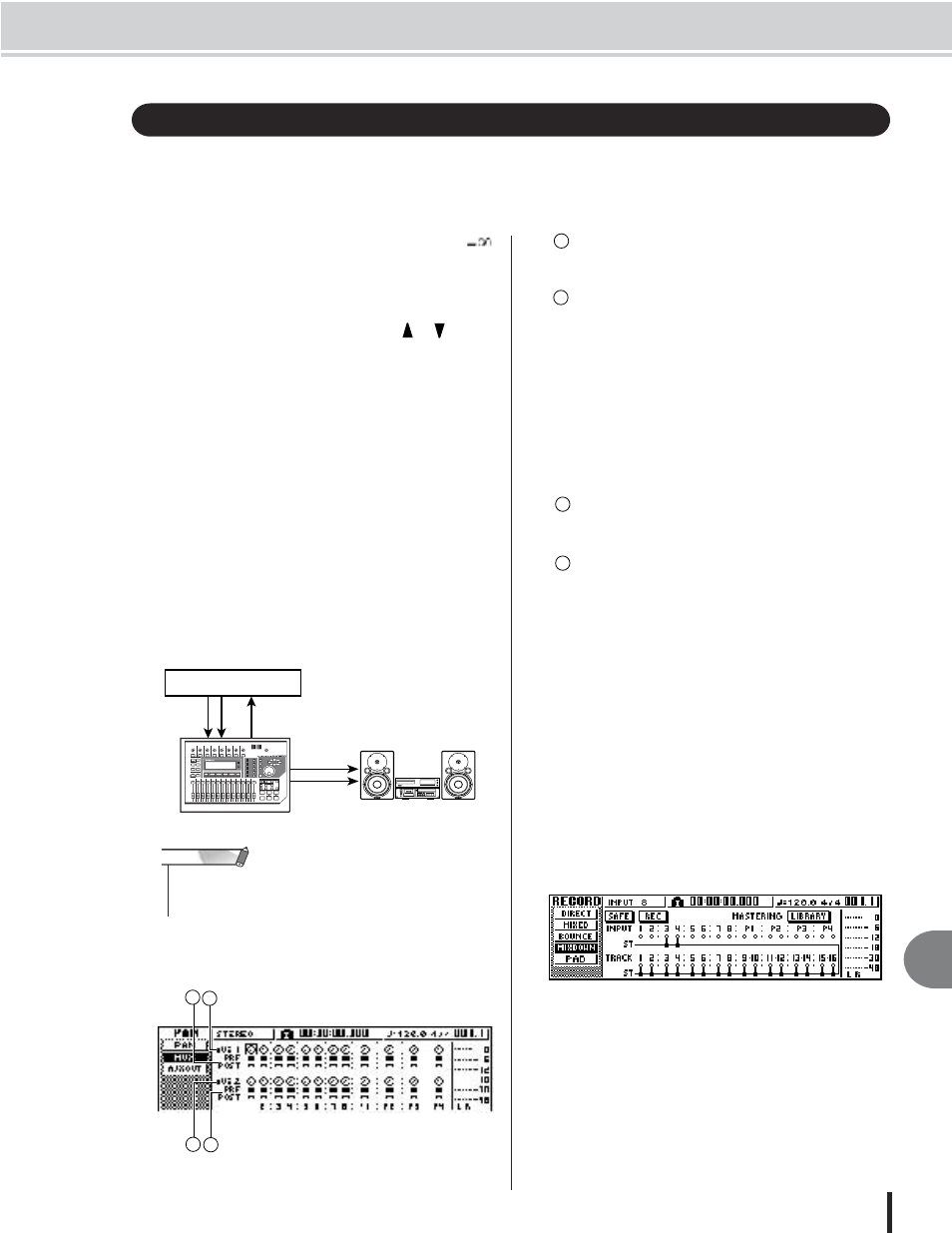

Использование внешних эффектов
15
175
И
сп
ол
ьз
ов
ан
ие
A
W
16
00
с
вн
еш
ни
ми
у
ст
ро
йс
тв
ам
и
Как альтернативу использованию внутренних эффектов, Вы можете использовать внешний
процессор эффектов, подключенный к гнездам STEREO/AUX OUT. В качестве примера,
как Вы можете использовать шину AUX 1, чтобы применить моно входную - стерео выходную
реверберацию на каналы трека во время сведения.
1
Установите фейдер [STEREO] в позицию .
2
В разделе Выбранного Канала, несколько
раз нажмите регулятор [PAN/BAL] или
удерживая нажатым регулятор [PAN/BAL]
используйте клавиши CURSOR [ ]/[ ], чтобы
обратиться к странице AUX OUT экрана PAN.
На этой странице Вы можете выбрать сигнал,
который будет подаваться на выходные
гнезда STEREO/AUX OUT.
•
STEREO ..................... Стерео шина (значение
по умолчанию)
•
AUX 1/2 ....................... Шина AUX 1/2
3
Переместите курсор в кнопку AUX 1/2 и
нажмите клавишу [ENTER].
Сигнал шины AUX 1 будет поступать на канал L
гнезда STEREO/AUX OUT, а сигнал шины AUX 2 ,
будет поступать на канал R гнезда
STEREO/AUX OUT.
4
Подключите внешний процессор эффектов
к AW1600, как показано на следующей
иллюстрации,
5
Дважды нажмите регулятор [PAN/BAL],
чтобы обратиться к странице AUX экрана PAN.
Регуляторы AUX 1
Устанавливают уровень, с которым сигналы
посылаются от каждого канала на шину AUX 1.
PRE/POST (верхняя строка)
Выберите местоположение, из которого сигнал
будет посылаться от каждого канала на шину AUX 1.
Переместите курсор в желательный канал и нажмите
клавишу [ENTER], чтобы переключить между
следующими двумя установками.
•
PRE (пред-фейдер) ......Сигнал посылается из точки
расположенной сразу перед
фейдером.
•
POST (пост-фейдер) ... Сигнал посылается из точки
расположенной сразу после
фейдера.
Регуляторы AUX2
Устанавливают уровень, с которым сигналы
посылаются от каждого канала на шину AUX 2.
PRE/POST (нижняя строка)
Выберите местоположение, из которого сигнал
будет посылаться от каждого канала на шину
AUX 2. Переместите курсор и нажмите клавишу
[ENTER], чтобы переключить между PRE и POST.
6
Поднимите регулятор AUX 1 каждого канала
на соответствующий уровень, и переключите
установку PRE/POST в верхней строке как
желательно.
С этими установками, сигнал канала трека будут
посылать из шины AUX 1 через гнездо
STEREO/AUX OUT на внешний процессор
эффектов.
7
Используйте клавишу [RECORD] в разделе
Быстрого Управления, чтобы обратиться
к странице MIXDOWN экрана RECORD, и
сделайте установки, показанные ниже.
С этими установками, необработанный звук
каналов треков 1-16 и звука эффекта
возвращаемый во входные каналы 3/4 будут
посылаться на стерео шине и микшироваться.
Вы можете контролировать эти сигналы через
гнезда MONITOR OUT.
Использование внешних эффектов
AW1600
MONITOR
OUT
MIC/LINE
INPUT 3/4
STEREO/AUX
OUT (L)
Процессор эффектов
•
Если Вы делаете вышеупомянутое подключение с
поднятым фейдером [STEREO], перед выполнением пунктов
2 и 3, может произойти шум. Пожалуйста, проявляйте
осмотрительность.
ПРИМЕЧАНИЕ
2 1
3 4
2
1
3
4
