ПОДКЛЮЧЕНИЕ ПУЛЬТА (ПОДКЛЮЧЕНИЕ ВНЕШНИХ ЭФФЕКТОРОВ, ВЫХОДНЫЕ РАЗЪЕМЫ/ПОДКЛЮЧЕНИЕ MIDI КОМПОНЕНТОВ)

ПОДКЛЮЧЕНИЕ ВНЕШНИХ ЭФФЕКТОРОВ, ВЫХОДНЫЕ РАЗЪЕМЫ

Главный выход

Этот пульт имеет симметричный выход MASTER 1 (поддерживающий разъемы
XLR) и несимметричный выход MASTER 2 (поддерживающий разъемы RCA).
Используя переключатель MASTER ATT, отрегулируйте выходной уровень, чтобы он
соответствовал входной чувствительности используемого усилителя мощности.
Если переключатель STEREO/MONO на коммутационной панели установлен в поло
жение [MONO], то главный выход будет монофоническим сочетанием каналов L+R.

Контрольный выход (в кабинку ди джея)

Этот TRS выход использует разъемы Phono диаметром 6,3 мм. Уровень сигнала вы
хода задается регулятором BOOTH MONITOR, не влияющим на уровень главного
выхода.

Выходы на запись

Эти выходы предназначены для выполнения записи и являются RCA разъемами.

Цифровой выход

Для этого цифрового коаксиального выхода используются разъемы RCA. Частоту
дискретизации можно установить равной 96 кГц (24 разряда) или 48 кГц (24 разря
да), чтобы она соответствовала частоте подключенного устройства.

Внешний эффектор

Используя кабель со штекерами Phono диаметром 6,3 мм, соедините разъемы
SEND DJ микшера с входами эффектора.
Если эффектор имеет монофонические входы, то соединяйте только левый выход
(L) DJ микшера. В этом случае на эффектор будет подаваться микшированный ау
диосигнал L+R. Аналогичным образом, используя кабель со штекерами Phono диа
метром 6,3 мм, соедините разъемы RETURN DJ микшера с выходами эффектора.

Если эффектор имеет только монофонический выход, то подключайте к
DJ микшеру левый выходной канал. Сигналы от эффектора будут посту
пать на левый и правый каналы.
При использовании внешнего эффектора переключатель эффектов необ
ходимо установить в положение [SND/RTN].

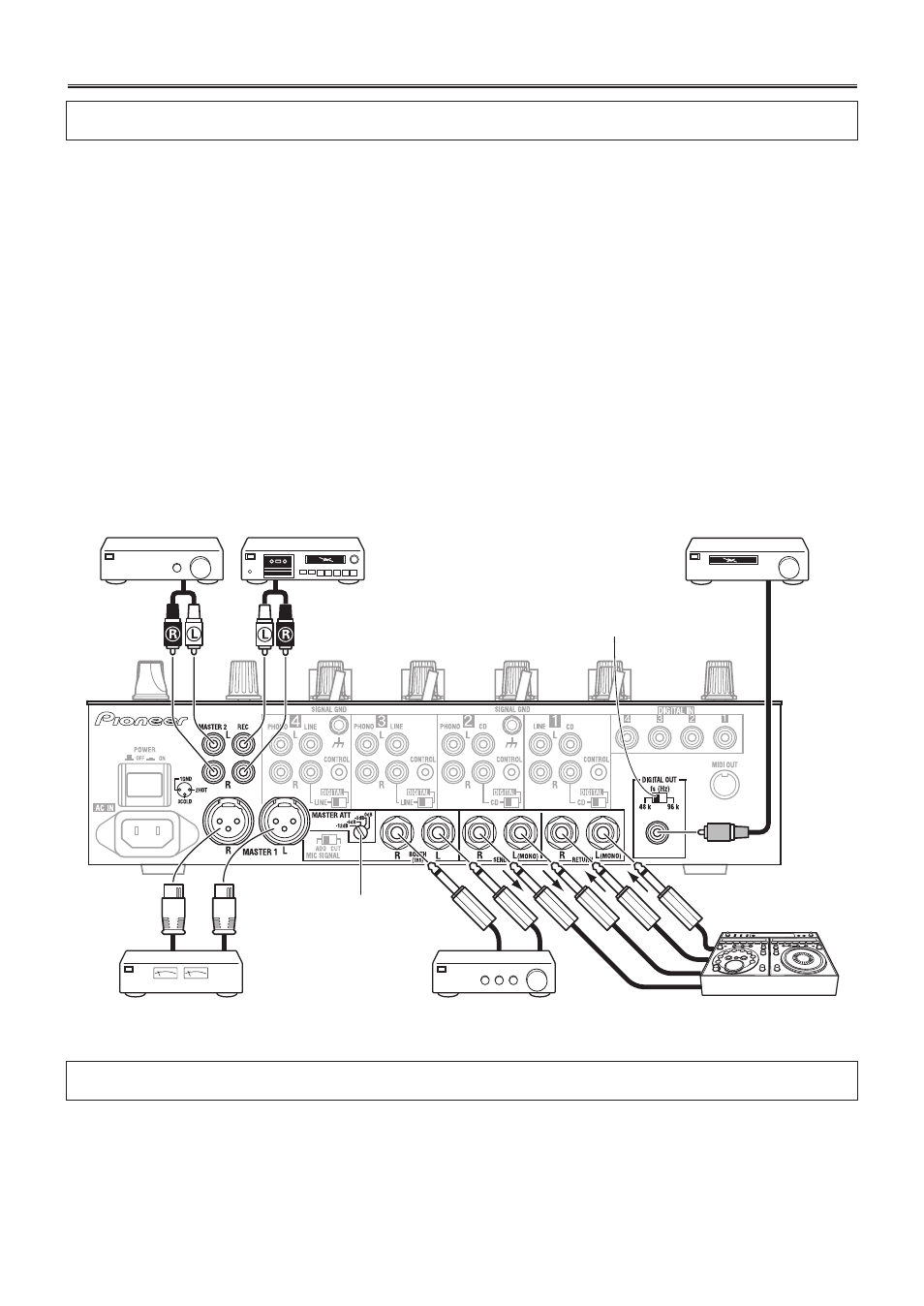

Усилитель мощности

(входные разъемы типа RCA)

Кассетная дека

(аналоговый вход записы

вающего устройства)

Переключатель частоты дискретизации

Цифровой вход аудио/видео

усилителя (цифровой вход за

писывающего устройства)

Переключатель

MASTER ATT

Усилитель мощности

(входные разъемы типа XLR)

Усилитель мощности (для контрольных
акустических систем кабинки ди джея)

Внешний эффектор

Подключение MIDI компонентов

Описание MIDI разъемов приводится на странице 19.
