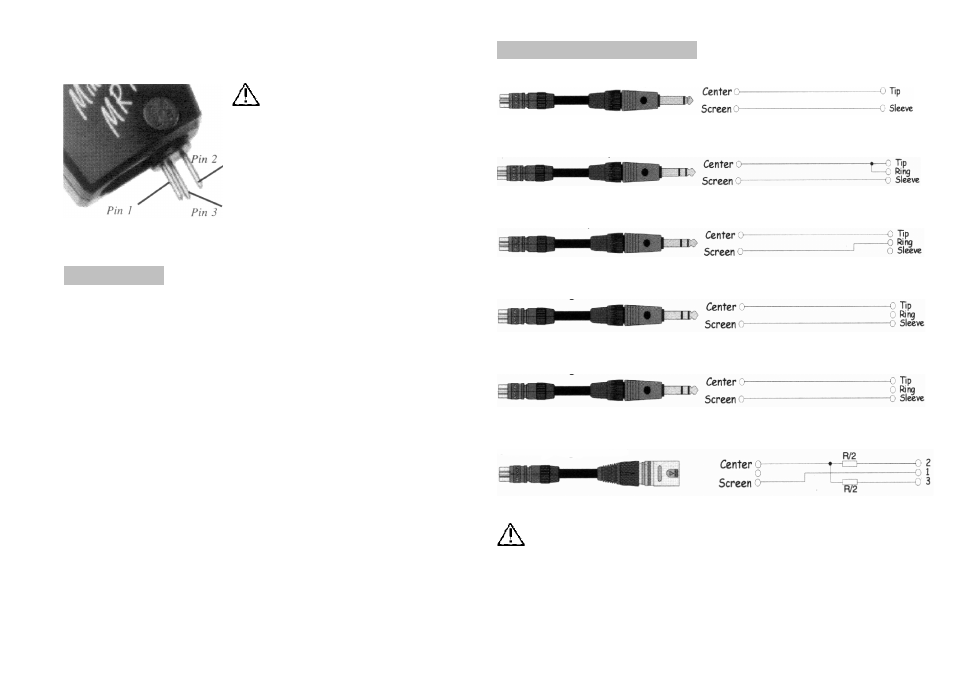

Тестовый сигнал всегда поступает с контактов 2 (Pin 2) и 3 (Pin 3).
Контакт 1 (Pin 1), расположенный в центре, подключен только к
экрану .
Выход XLR активен только
при
раскрытом
разъеме.
В
сложенном положении штыри XLR
отключены.
ВЫХОД RCA
Разъем RCA («тюльпан») расположен в верхней части прибора и
служит
для
подачи
выбранного
тестового
сигнала
в
несимметричном режиме с номинальным импедансом 200 Ом.
Центральный контакт («горячий») несет сигнал, экран заземлён.
Выход RCA активен всегда, независимо от положения разъема
XLR.
Этот выход обеспечивает возможность быстрого подключения к
приборам с любым интерфейсом, при помощи кабеля с разъемом
RCA на одном конце и разъемом, соответствующим разъему
испытуемого устройства – на другом. Инструкции по монтажу
кабельных адаптеров для различных областей применения даны в
разделе «Кабельные адаптеры».
КАБЕЛЬНЫЕ АДАПТЕРЫ
Несимметричный Моно вход микшерной консоли
Несимметричный Стерео вход микшерной консоли
Симметричный Моно вход микшерной консоли
Несимметричный сигнал в разрыве
Вход Mono & Stereo микшерной консоли
Сигнал CMRR
Во избежание коротких замыканий никогда не
подключайте разъемы RCA и XLR одновременно!
