РЕЖИМЫ ОТОБРАЖЕНИЯ НА ДИСПЛЕЕ
Подробности - в разделе «Изменение единиц измерения».
РАБОТА С ПРИБОРОМ
В работе с прибором существуют
только два основных правила:
1.
Каждый раз при нажатии кнопки MODE Вы передвигаетесь
к следующему пункту меню. Выбранные пункты (т. е. )
указываются инверсией цвета. Текущий выбранный пункт (на
данной фигуре серого цвета) указывается мигающим первым
знаком строки текста.
2. Для изменения параметров служат кнопки ▲ и ▼.
Некоторые значения, например, значение параметра ignal,
являются цикличными, тогда как параметры mplitude и
requency имеют максимальное и минимальное значения.
ИЗМЕНЕНИЕ ЧАСТОТЫ
Диапазон частот прибора – от 20 Гц до 20 кГц, 31 шаг по октавы.
(Квадратные сигналы – только в диапазоне от 20 Гц до 5 кГц):
20 Гц 25 Гц 30 Гц 40 Гц 50 Гц 65 Гц 80 Гц 100 Гц 125 Гц 160 Гц
200 Гц 250 Гц 315 Гц 400 Гц 500 Гц 630 Гц 800 Гц 1 кГц 1,25 кГц 1,60 кГц
2,00 кГц 2,5 кГц 3,15 кГц 4,00 кГц 5,00 кГц 6,30 кГц 8,00 М 10,0 кГц 12,5 кГц 16,0 кГц
20,0 кГц
Таблица 1: Таблица частот для синусоидальных сигналов.
Для изменения частоты нажимайте кнопку MODE , пока не
замигает знак . Каждое нажатие кнопки ▲ увеличивает частоту
на следующую в таблице. Самая высокая частота – 20 кГц для
синусоидальных сигналов и 5 кГц для квадратных сигналов. Для
уменьшения частоты на предыдущую в таблице служит кнопка ▼.
Обе этих кнопки снабжены функцией повтора, включающейся при
удерживании их нажатыми.
Частота не может изменяться при использовании
функций Качания/развертки (Sweep), Белого шума (White
Noise) и Теста Полярности (Polarity Test).
ИЗМЕНЕНИЕ СРЕДНЕКВАДРАТИЧНОГО (RMS)
УРОВНЯ
Для изменения уровня генерируемого сигнала нажмите кнопку
MODE , пока не замигает знак . При выбранных единицах
измерения dBV или dBU шаг приращения равен 2 дБ и покрывает
диапазон от –76 до +6 dBU, соответственно от –78 dBV до +4 dBV.
Уровень может также измеряться в Вольтах (V) в диапазоне от
0,13 mV до 1,6 V для большинства сигналов. Подробности – в
Таблице 2.
Форма сигнала Единица
измерения
Диапазон Шаг
приращения
Синусоидальный,
квадратный, белый
шум, качание dBU
dbV
Вольты (V) от –76 до +6 dBU
от –78 dBV до +4 dBV
от 0,13 mV до 1,6 V 2 dBU
2 dBV
± 26%
Тест полярности dBU
dbV
Вольты (V) от –76 до +6 dBU
от –78 dBV до +2 dBV
от 0,13 mV до 1,25 V 2 dBU
2 dBV
± 26%
Розовый шум dBU
dbV
Вольты (V) от –56 до –4 dBU
от –58 dBV до –6 dBV
от 1,25 mV до 500 V 2 dBU
2 dBV
± 26%
Таблица 2: Диапазон уровней и приращения для сигналов и
единиц измерения.

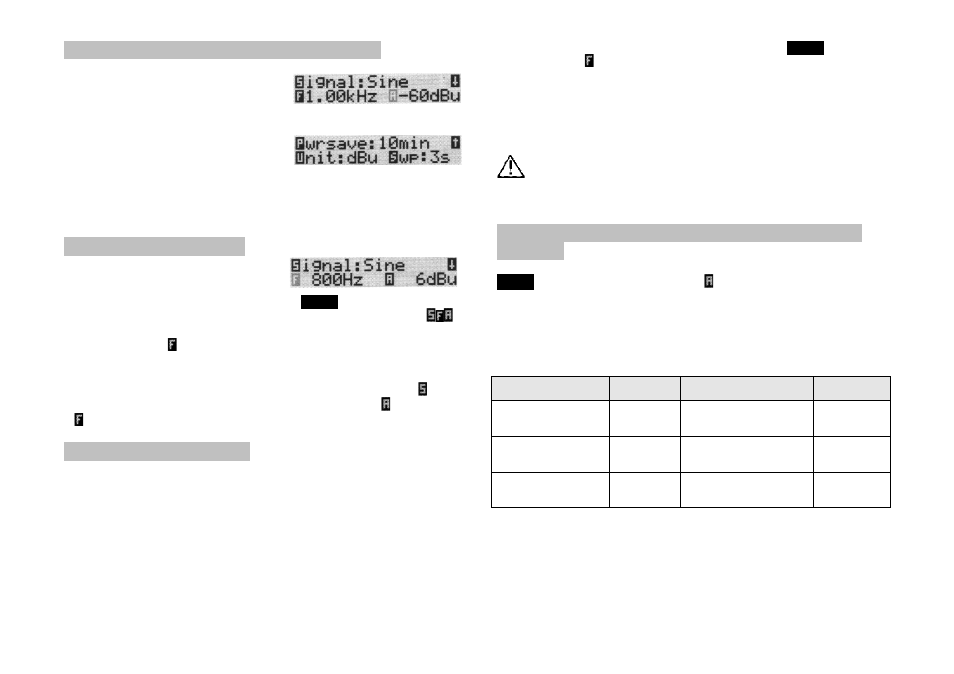

Фиг. 4: Исходные значения
После инициализации прибор
войдет в стандартный рабочий
режим, в котором могут изменяться
формы волны, частота и уровень
сигнала. Кроме того, имеется
дисплей
установки Setup,
позволяющий изменять остальные
параметры. Рассмотрите Фиг. 4 и
Фиг. 5.
Фиг. 5: Установочное меню
