Чем меньше время выключения, тем дольше прослужат
батареи. Установка по умолчанию – 10 минут. Не
рекомендуется
отключать
функцию
автоматического
выключения.
Для возвращения в рабочий режим перейдите при помощи кнопки
MODE
к символу и нажмите кнопку ▲. Дисплей вернется в
рабочий режим с новым временем автоматического выключения.
РАЗЪЕМЫ
MINIRATOR
снабжен
двумя
выходными
разъемами,
несимметричным RCA («тюльпан»)
и
симметричным
незаземленным разъемом XLR. Номинальный импеданс обоих
разъемов – 200 Ом. Выход RCA активен постоянно, а контакты
разъема XLR подключаются только в раскрытом положении.
Во избежание короткого замыкания никогда не
подключайте оба разъема одновременно!
Симметричный / несимметричный разъемы
Используйте
симметричный
выходной
разъем
для
подключения к симметричным
входным
каскадам,
особенно
микрофонным,
а
также
для
длинных кабелей. Симметричный
разъем лучше защищен от помех
и шума.
Используйте
несимметричный
входной
разъем
для
несимметричных входов таких
устройств, как входы усилителей,
недорогих микшеров и т.д. В этом
случае
подключение
могут
упростить
заранее
подготовленные кабели.

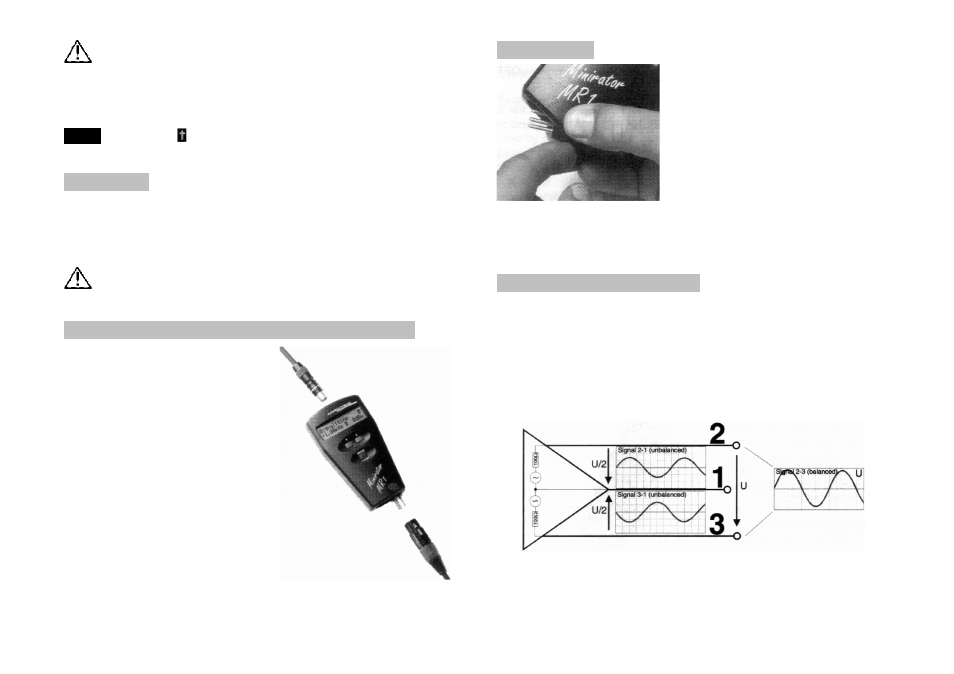

Рис. 2: Коммутация
ВЫХОД XLR
Разъем XLR – симметричный
незаземленный
выход
с
номинальным
выходным
импедансом 200 Ом. Контакты
убираются внутрь во избежание
непреднамеренного подключения и
коротких замыканий. Чтобы извлечь
разъем, нажмите большим пальцем
на кнопку и поверните ее, удерживая
нажатой, против часовой стрелки.
Другой способ – удерживая кнопку нажатой, вращать контакты,
вставив ноготь в прорезь поворотного устройства.
Чтобы убрать контакты, просто нажмите кнопку снова и уберите
разъём внутрь пальцем или ладонью.
НАЗНАЧЕНИЕ КОНТАТОВ
Назначение контактов (Pin) разъёма XLR соответствует
международному
стандарту.
Контакт 2 (позолоченный,
расположен справа) обеспечивает положительную половину
общего вольтажа. Контакт 3 (позолоченный, расположен слева)
обеспечивает отрицательную половину общего вольтажа. Контакт
1 (посеребренный) с симметричной нагрузкой расположен в
центре; он подключен только к экрану. Импеданс каждого из
выходных контактов – 100 Ом, в симметричном режиме 200 Ом.
Двухтактный
усилитель
Фиг. 8: Диаграмма
балансного выхода
