Максимальный размер массива
Существуют три разновидности рамы массива VRX. VRX-AF в данный момент пришла на замену VRX932LA-AF.
Рама VRX-SMAF идеально походит для мониторов VRX928LA и VRX915S. Прежде чем подвешивать массив
мониторов VRX, следует выяснить разновидность Вашей рамы и количество мониторов, допустимое для
размещения (в соответствии с таблицами). Сабвуферы всегда следует устанавливать в верхней части массива.
Рама VRX-AF
В следующей таблице показано максимальное допустимое количество мониторов, размещённых на раме VRX-
AF. Все конфигурации мониторов в таблице ниже соответствуют формату 7:1
.
Максимальное количество VRX918SP на раме 0 2 3 3 4 4 0
Максимальное количество VRX932LAP на раме 5 4 3 2 1 0 5
AF Array Frame
Рама VRX932LA-AF
ВНИМАНИЕ:
не используйте старые версии рамы VRX932LA-AF для подвешивания систем активных
мониторов VRX932LAP или VRX918S.
Установка рамы массива
Системы VRX900 прикрепляются к раме с помощью прилагаемой системы дополнительных крепежей и
стопорных штифтов.
ВНИМАНИЕ:
Не используйте иные штифты, кроме прилагаемых.

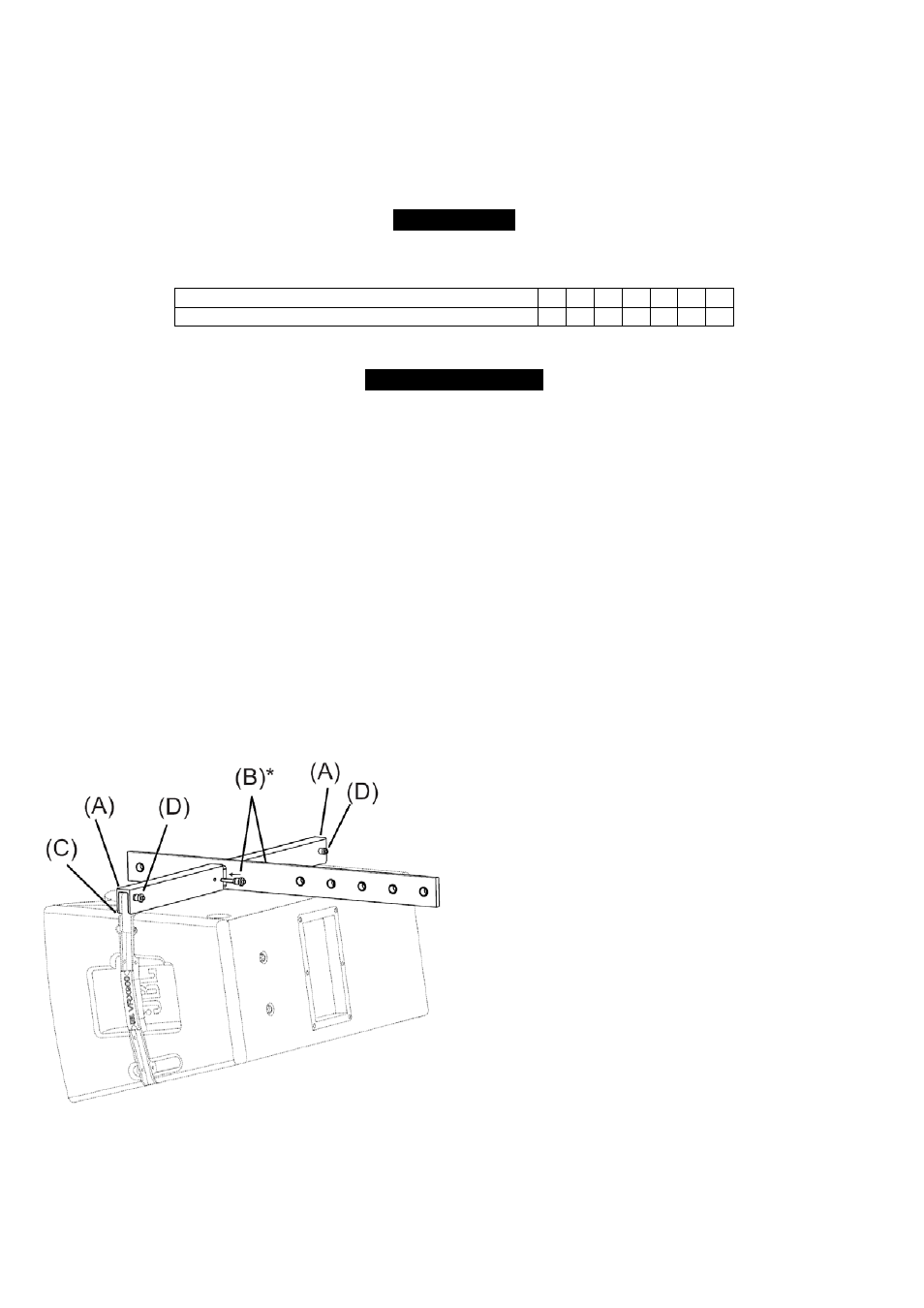

1. Прикрепите боковые панели (А) к каждой из сторон центральной рамы с помощью прилагаемых стопорных
штифтов (B).
ПРИМЕЧАНИЕ 1: При закреплении панелей следует использовать резиновую прокладку, прикреплённую на
верхнюю часть внешней стороны основной рамы. Прокладка на центральной раме расположена со стороны
оборудования.
ПРИМЕЧАНИЕ 2: Боковые панели моделей VRX932LA-AF и VRX-AF невозможно снять, в отличие от панелей
рамы VRX-SMAF.
2. Поместите раму над системой VRX900, поднимите рукоятки (C) на мониторе и вставьте их в боковые панели
рамы.
3. После этого прикрутите рукоятки стопорных штифтов (D), чтобы закрепить их на раме массива.
