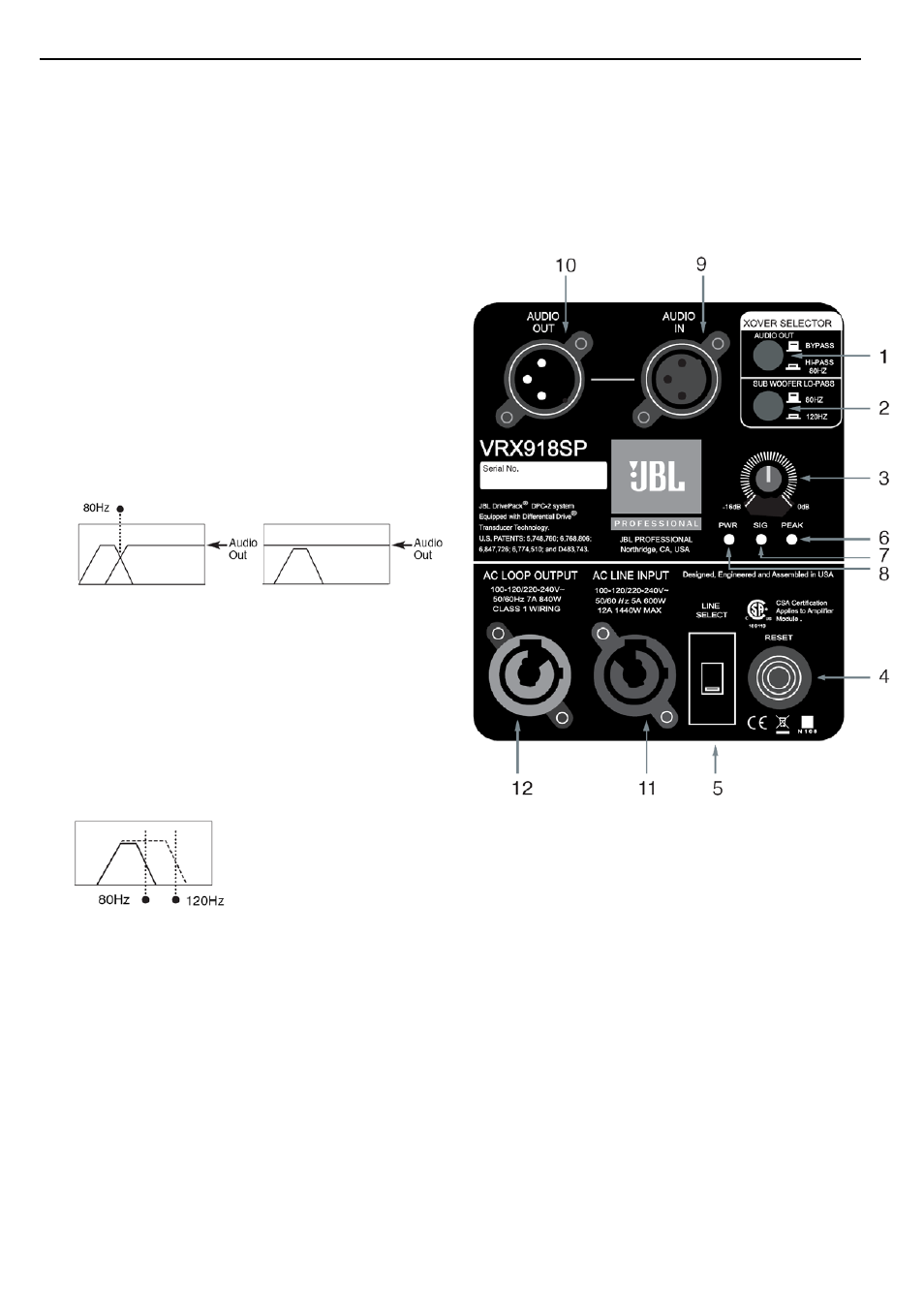

Панель разъёмов VRX918SP
На панели разъёмов VRX918SP находятся аналоговые аудиоразъёмы и регуляторы, осуществляющие тонкую
цифровую обработку. Полосный фильтр, фильтры пре-эквалайзера и функции автоматической защиты
обеспечивают наилучшее качество звука. Специалисты компании JBL усовершенствовали параметры
цифровой обработки и лимитеров для максимально быстрой передачи сигнала с мягким фазовым откликом.
РЕГУЛЯТОРЫ
1. AUDIO OUT
Двухпозиционная кнопка выбора цифровых
пресетов включает фильтр высоких частот на
80 Гц (график 1) или направляет сигнал
напрямую (график 2) на выходной разъём. В
положении «Hi-Pass 80Hz» сигнал,
поступающий
на разъём AUIDIO OUT
искажается (график 1), и поступает на
подключенный монитор с кроссовером на 80 Гц.
(Частота среза высоких частот зафиксирована
на 80 Гц) При подключении второго сабвуфера
VRX918SP установите первый сабвуфер на
«bypass», а последний сабвуфер – на срез
высоких частот. Таким образом, последний
сабвуфер в цепочке обеспечивает покрытие
для всей полнодипапазонной системы.
График 1 График 2
2. SUB WOOFER LO-PASS
Двухпозиционная кнопка выбора цифровых
пресетов включает и выключает фильтр низких
частот на 80 Гц или 120 Гц (график 3). По
умолчанию рекомендуется ставить его в
позицию 80 Гц. Включение фильтра на 120 Гц
полезно, если используется внешняя обработка
сигнала, а также, если общее количество низких
частот системы не достигает 80 Гц.
График 3
3. ATTENUATION
Регулятор аттенюации с шагом 0.5 дБ. Номинальная входная чувствительность составляет +4 dBu (+20
dBu при клиппинге), если ручка повёрнута полностью против часовой стрелки. Если ручка повёрнута до
конца по часовой стрелке – чувствительность составляет -10 dBV (+4 dBu при клиппинге)
(Примечание: Работу с профессиональными микшерными пультами с выходами XLR рекомендуется
начинать с положения полностью против часовой стрелки. При использовании полупрофессионального
оборудования с ¼-дюймовыми разъёмами, RCA-разъёмами и другими небалансными источниками
выставляйте этот регулятор на середину. Остерегайтесь клиппинга (диод PEAK)!
4. RESET
Нажмите, чтобы перезагрузить текущий вольтаж.
5. LINE SELECT
Двухпозиционный переключатель изменяет текущий вольтаж. Позиция 115V применима для сетей 100-
120V~, позиция 230V подходит для сетей 220-240V~
.
