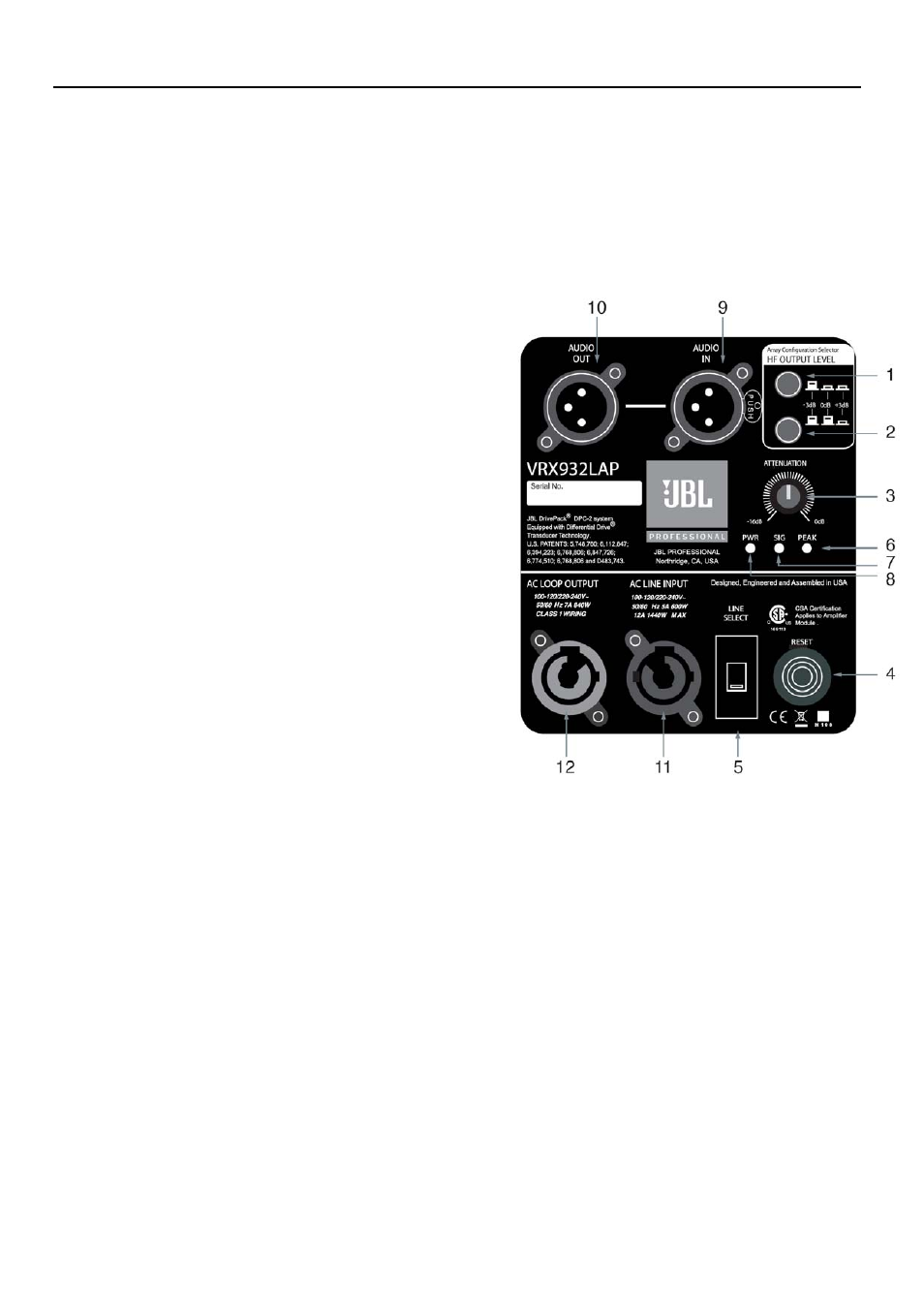

Панель разъёмов VRX932LAP
На панели разъёмов VRX932LAP находятся аналоговые аудиоразъёмы и регуляторы, осуществляющие
тонкую цифровую обработку. Полосный фильтр, фильтры пре-эквалайзера и функции автоматической
защиты обеспечивают наилучшее качество звука. Специалисты компании JBL усовершенствовали
параметры цифровой обработки и лимитеров для максимально быстрой передачи сигнала с мягким
фазовым откликом.
РЕГУЛЯТОРЫ
1. и 2. HF OUTPUT LEVEL (ACS)
Кнопки цифровых пресетов для амплитудного
экранирования (ACS) позволяют сбалансировать
баланс звука в различных помещениях при
различных
системных конфигурациях. В
положении -3 дБ, уровень высоких частот
срезается до уровня -3 дБ от номинального. Такая
настройка рекомендуется при использовании
одного монитора. Подробную информацию см. в
разделе об ACS (стр. 19 и 20).
3. ATTENUATION
Регулятор
аттенюации с шагом 0.5 дБ.
Номинальная входная чувствительность
составляет +4 dBu (+20 dBu при клиппинге), если
ручка повёрнута полностью против часовой
стрелки. Если ручка повёрнута до конца по
часовой стрелке – чувствительность составляет -
10 dBV (+4 dBu при клиппинге)
(Примечание: Работу с профессиональными
микшерными
пультами с выходами XLR
рекомендуется начинать с положения полностью
против часовой стрелки. При использовании
полупрофессионального
оборудования с ¼-
дюймовыми разъёмами, RCA-разъёмами и
другими небалансными источниками выставляйте
этот регулятор на середину. Остерегайтесь
клиппинга (диод PEAK)!
4. RESET
Нажмите, чтобы перезагрузить
текущий вольтаж.
5. LINE SELECT
Двухпозиционный переключатель изменяет текущий вольтаж. Позиция 115V применима для сетей 100-
120V~, позиция 230V подходит для сетей 220-240V~.
ИНДИКАТОРЫ
6. PEAK
Красный диод, загорающийся при слишком сильном входном сигнале. Если диод загорается, следует
понизить уровень входящего сигнала. Также, диод загорается, если обнаружена перегрузка.
7. SIG
Зелёный диод загорается при поступлении входящего сигнала, уровнем от -70 dBu.
8. POWER
Синий диод, расположенный возле переключателя вольтажа загорается, когда оборудование включено и
готово к использованию.
