ОРГАНЫ УПРАВЛЕНИЯ И ПОДКЛЮЧЕНИЯ
3. МАСТЕР СЕКЦИЯ
а. Функции вспомогательных посылов/возвратов
(9) СТЕРЕО ВОЗВРАТЫ AUX (LEFT/MONO,RIGHT)
(18) РЕГУЛЯТОР AUX RETURN
Разъёмы AUX RETURN являются моно и стерео
возвратами посыла AUX. Если вы подключите
только вход LEFT/MONO, возврат будет работать в
моно режиме и сигнал пойдёт на регулятор AUX
RETURN (18), а затем микшируется в левый и
правый выходы Master Mix Stereo (11). Отдельные
левый и правый разъёмы возврата нужны для
работы со стерео сигналами, получаемыми,
например, с выходов стерео процессора эффектов.
Левый и правый сигналы возврата проходят через
регулятор уровня AUX RETURN (18) и затем
микшируются в левый и правый выходы Stereo OUT
(11), сохраняя стерео разделение.
Вспомогательные возвраты многофункциональны.
Их можно использовать для возврата сигнала с
внешнего
процессора эффектов, с
многодорожечного магнитофона или в качестве
дополнительных
входов для инструментов,
особенно, если ваша MIDI клавиатура или рэк даёт
предмикшированный стерео сигнал.
Некоторые стерео эффекты производят дисбаланс
между уровнями левого и правого каналов. Это
можно скорректировать, вернув сигнал на стерео
канал с регулятором баланса (14). При наложении
коротких delay на левый и правый каналы, самый
короткий всегда кажется самым громким. При
уплотнении звука в широком стерео диапазоне
путём смещения высоты тона вверх и вниз,
повышающийся сигнал будет казаться более
громким. В обоих случаях используйте регулятор
баланса, для компенсации различия.
При создании стерео образа не рассчитывайте
только на мониторы. Возьмите наушники и
прослушайте материал в стерео и в обратном
стерео, если обнаружите нестыковки звука.
Иногда вам будет нужно сузить стерео образ
области реверберации.
Для этого придётся вернуться к двум
монофоническим каналам для независимой
регулировки панорамы сигналов левого и
правого каналов.

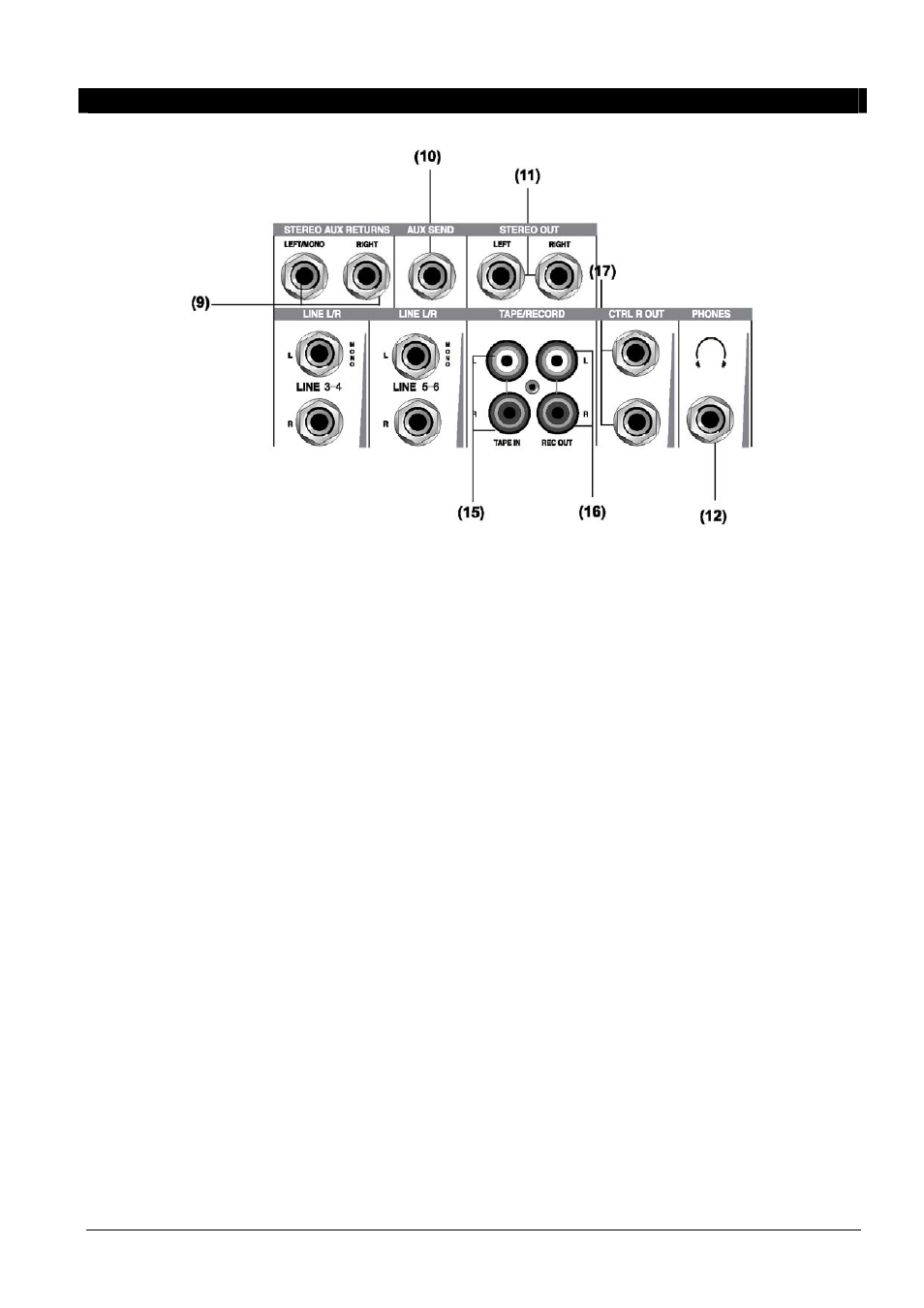

(10) ПОСЫЛ AUX
Разъём AUX SEND служит для вывода сигнала
с регулятора AUX/EFF (5). Используется
несимметричный ¼” джек
с распайкой:
остриё=(+), рукав=земля. Вспомогательный
посыл расположен после фейдера. Сигнал с
этого выхода можно подавать на вход
процессора
эффектов, многодорожечный
магнитофон, или использовать любым другим
способом, требующим линейного сигнала.
b. Функции и управление главным миксом.
(11) СТЕРЕО ВЫХОДЫ
(15) ВХОДЫ TAPE
(16) ВЫХОДЫ REC
(29) РЕГУЛЯТОР ЧУВСТВИТЕЛЬНОСТИ
МАСТЕР МИКСА
(21) СВЕТОДИОДНЫЙ ИНДИКАТОР УРОВНЯ
(24) ПЕРЕКЛЮЧАТЕЛЬ TAPE/REC-MASTER
Левый (L) и правый (R) стерео выходы
оснащены несимметричными ¼” джеками
(остриё=(+), рукав=земля). Выходы REC также
выводят сигнал мастер микса. Эти выходы
оснащены разъёмами RCA и предназначены в
основном для подключения записывающих
устройств (кассетных дек и т.п).
