11
ОРГАНЫ УПРАВЛЕНИЯ И ПОДКЛЮЧЕНИЯ
На
цифровом дисплее эффектов (27)
отображается номер выбранного эффекта.
Процессор обрабатывает сигнал в шине
эффектов, где собираются сигналы с регуляторов
EFF (5) 4 монофонических и 8 стереофонических
входов каналов. Регулятор EFFECT SEND (31)
контролирует уровень сигнала шины эффектов,
направляемого в процессор DSP. Регулятор
EFFECT (ECHO) RETURN (31) настраивает
количество повторов выбранного кнопками (28)
эффекта, а фейдер EFFECTS GAIN (33)
устанавливает уровень сигнала, посылаемого в
шины мастер микса.
d. Функции и управление монитором
(17) ВЫХОДЫ МОНИТОРА (CONTROL ROOM)
(12) ВЫХОД НА НАУШНИКИ (HEADPONES)
(20) РЕГУЛЯТОР PHONES/CONTROL ROOM
(23) КНОПКА TAPE/REC TO CONTROL ROOM
Среди
функций COMPACT-802X имеется
возможность мониторинга мастер микса. Уровень
сигнала
настраивается регулятором
Phones/Control Room (20). Затем сигнал
посылается на выходы Control Room (17) и
Headphones (12). Выходы L-R Control Room (17)
можно подключить к усилителю мощности и
мониторам.
Эти выходы оснащены
несимметричными ¼” джеками с распайкой:
остриё=(+), рукав=земля. Выход Phones (12)
служит
для подключения наушников и
представляет собой ¼” TRS джек с распайкой:
остриё=левый сигнал, кольцо=правый сигнал,
рукав=земля.

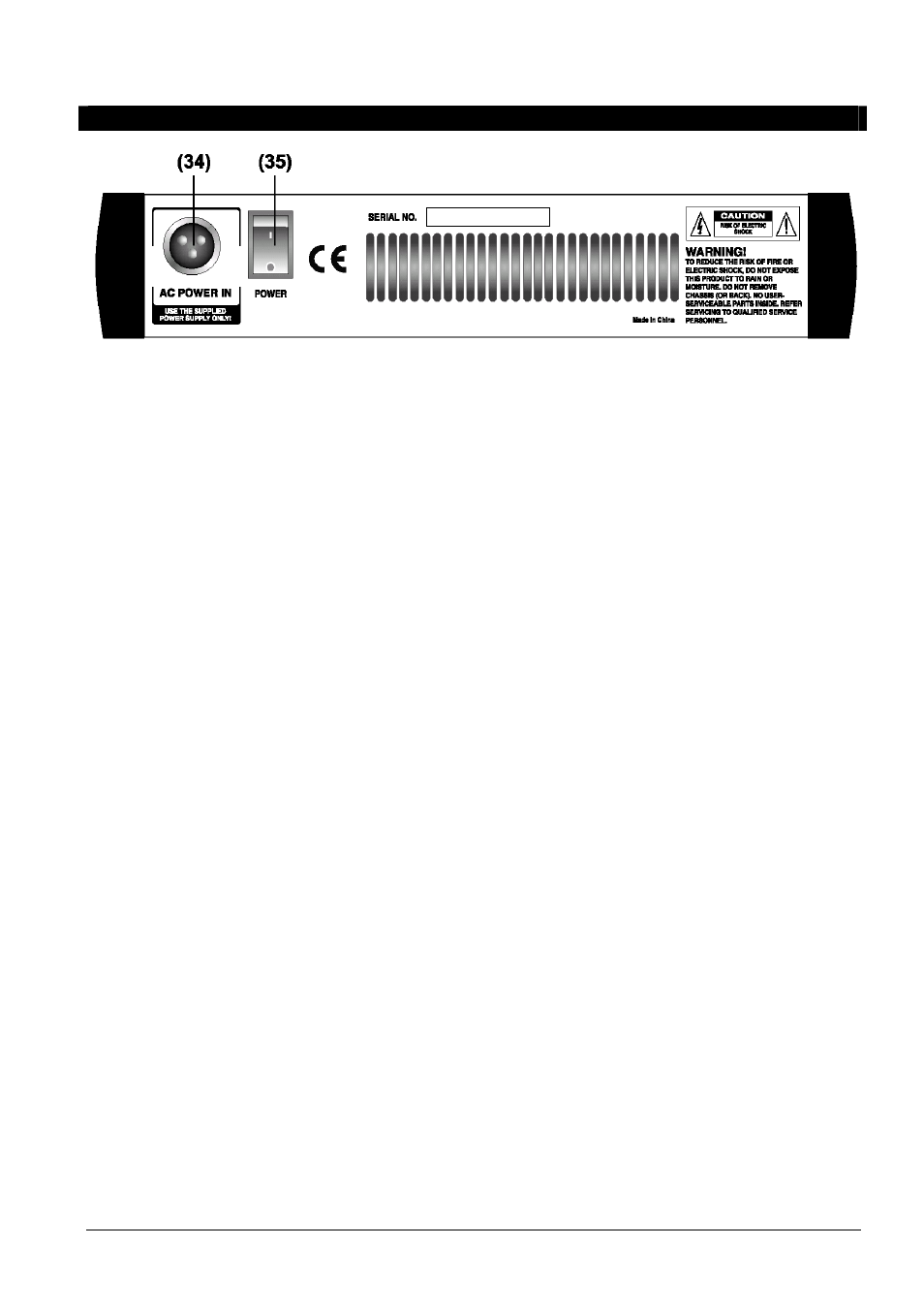

e. Переключатели питания
(34) РАЗЪЁМ ПИТАНИЯ
(35) ВЫКЛЮЧАТЕЛЬ
(26) ИНДИКАТОР ПИТАНИЯ
Подключите блок питания к разъёму (34), затем к
сети питания. Теперь вы можете включить
микшер выключателем (35). При этом загорится
индикатор питания (26). После включения дайте
системе минуту, чтобы прийти к равновесию,
затем можете начинать настройку.
(22) КНОПКА ФАНТОМНОГО ПИТАНИЯ
(25) ИНДИКАТОР ФАНТОМНОГО ПИТАНИЯ
При использовании конденсаторных микрофонов,
вы можете подать фантомное питание +48В
постоянного тока на все микрофонные входы XLR
(см.
также РАЗДЕЛ МОНОФОНИЧЕСКИХ
ВХОДОВ, МИКРОФОННЫЕ ВХОДЫ). Если кнопка
в
положении ON, загорается индикатор
фантомного питания (25) и фантомное питание
+48В постоянного тока подаётся на контакты 2 и 3
всех разъёмов XLR микрофонных входов. Если
фантомное питание не требуется, обязательно
установите кнопку в положение OFF.
Примечание:
симметричные динамические
микрофоны и линейные устройства можно
подключать
при включённом фантомном
питании, однако подключение несимметричных
микрофонов и устройств с трансформаторами
центрального заземления может вызвать
гудение
или сбои. Короткое замыкание
контактов 2 и 3 может повредить микшер. Не
забывайте
отключать звук основных
колонок/мониторов перед
включением/выключением фантомного
питания.
