8

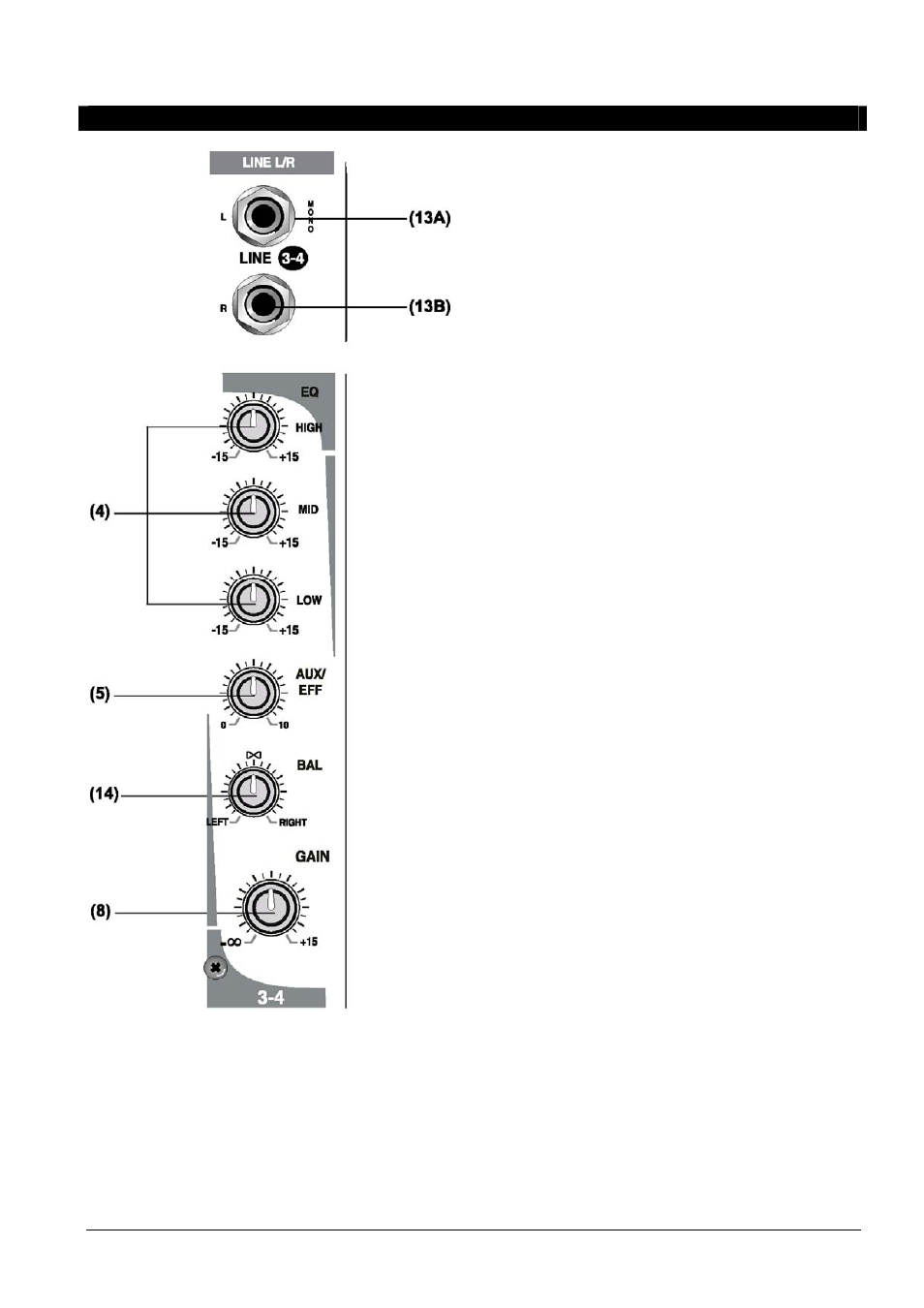

ОРГАНЫ УПРАВЛЕНИЯ И ПОДКЛЮЧЕНИЯ
2. СЕКЦИЯ СТЕРЕОФОНИЧЕСКОГО ВХОДА
(13А) ЛИНЕЙНЫЙ ВХОД L (MONO)
На стереофонических входных каналах 3-6 линейные
входы ¼” предназначены для подключения таких
источников линейного стерео или моно сигнала, как
клавиатуры,
драм-машины, проигрыватели CD,
кассетные деки или сэмплеры. Однако, эти стерео
входы можно использовать как монофонические,
подключив источник сигнала к левому (L MONO)
входу канала. При этом, одинаковый сигнал подаётся
на регулятор баланса и на оба выхода канала. При
стерео подключении функция регулятора PAN (6)
переходит к регулятору BAL (14). Смотрите
информацию о регуляторе баланса ниже.
(13B) ЛИНЕЙНЫЙ ВХОД R
При использовании каналов 3-4, 5-6 в качестве
стереофонических входных каналов, сигнал левого
канал должен подаваться на вход L, а сигнал правого
– на вход R. Эти сигналы одинаково передаются на
регуляторы AUX, EQ и Channel Gain, сохраняя при
этом стерео разделение. Регуляторы AUX, EQ, BAL и
Channel Gain функционируют так же как на
монофонических каналах.
При подаче на входы стерео сигнала, эти регуляторы
одинаково изменяют сигнал обоих каналов. Линейные
стерео входы оснащены симметричными разъёмами
¼” TRS. Остриё=(+), кольцо=(-), рукав=земля.
Входные сигналы, поступающие на эти разъёмы,
могут
быть как симметричными, так и
несимметричными.
(4) ЭКВАЛАЙЗЕРЫ
Эквалайзеры стерео каналов работают аналогично
эквалайзерам моно каналов. Сигналы левого и
правого каналов обрабатываются одновременно. В
любом
случае, один стерео эквалайзер
предпочтительнее двух монофонических, поскольку
устраняет возможность возникновения расхождения
между настройками левого и правого каналов.
(5) ПОСЫЛ AUX/EFF
Регулятор работает аналогично монофоническому.
Обратите внимание: моно сумма берётся из стерео
входа.
(14) РЕГУЛЯТОР BAL
При монофоническом подключении к левому L
(MONO) входу, работает как регулятор PAN (6). При
стерео
подключении регулятор определяет
относительный уровень сигнала левого и правого
каналов, посылаемого на левую и правую шины
мастер микса. Например, если повернуть регулятор
баланса до упора вправо, на шину мастер микса
пойдёт только правая часть стерео сигнала.
(8) РЕГУЛЯТОР ЧУВСТВИТЕЛЬНОСТИ КАНАЛА
Аналогичен монофоническому. См. стр.6.
