ПРИМЕР ИСПОЛЬЗОВАНИЯ
COMPACT-802

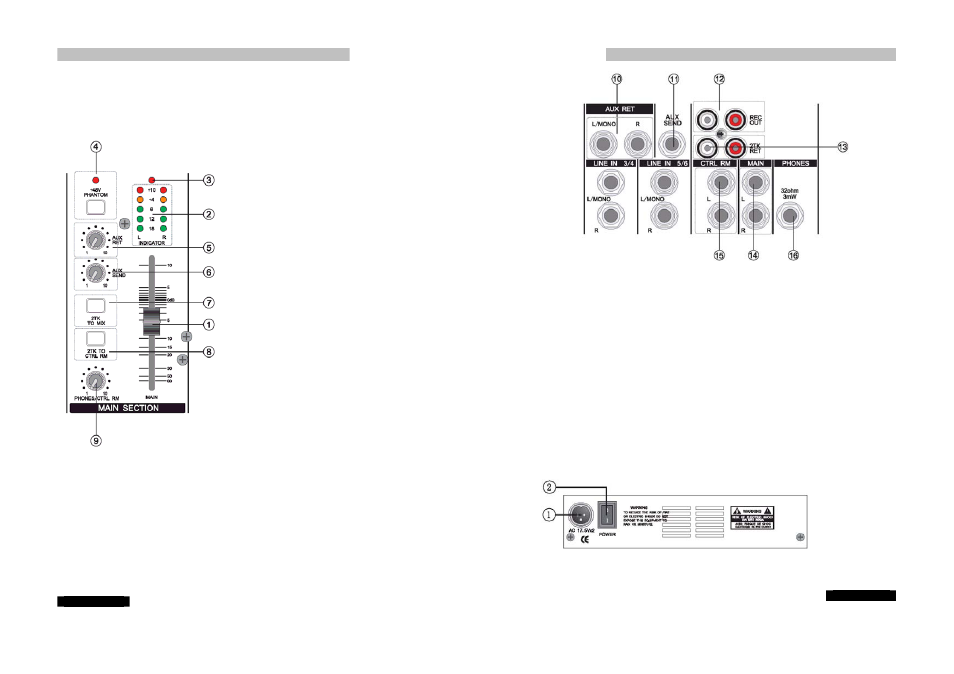

• Секция мастер управления
1. MAIN
Этот
ползунок используется для
установки окончательного уровня
сигнала, посылаемого на разъёмы
главного выхода.
2. Индикатор уровня главного выхода
Показыввает уровень сигнала стерео
выходов (левого и правого) или входа
PLAY.
3. Индикатор питания
Отображает статус работы источника
питания.
4. Кнопка и индикатор фантомного
питания +48В
Кнопка служит для включения и
выключения фантомного питания +48В.
Питание подаётся на микрофонные входы
каждого
канала.
Примечание: перед нажатием кнопки
сдвиньте вниз все фейдеры каналов.
После
включения функции не
подключайте и не отключайте
микрофоны. Не включайте функцию, если
используется динамический микрофон.
5. AUX RET
Используйте регулятор для установки
уровня сигнала, посылаемого с возврата
AUX в шину главного стерео микса.
6. AUX SEND
Используйте регулятор для установки
уровня сигнала, посылаемого на разъём
AUX SEND.
7. 2TK TO MIX
Нажмите кнопку, чтобы послать сигнал
со входов 2TK RET в шину главного
стерео микса.
8. 2TK TO CTRL RM
Нажмите, чтобы послать сигналы PLAY
на мониторы и наушники. Отожмите, и на
мониторы и наушники пойдёт сигнал с
главного выхода
9. PHONES/CTRL RM
Регулятор изменяет уровень сигнала
мониторов и наушников.
Страница 5
COMPACT-802
ПАНЕЛЬ УПРАВЛЕНИЯ
10. AUX RET L/MONO & R
Эти разъёмы под несимметричные двухполюсные джеки предназначены для
подключения вспомогательного (AUX) источника стерео сигнала с уровнем -10дБ.
Если источник монофонический, используйте левый разъём (L/MONO).
11. AUX SEND
Этот разъём служит для вывода сигнала AUX.
12. REC OUT
Эти разъёмы RCA выводят стерео сигнал на записывающее устройство.
13. 2TK RET
Эти разъёмы RCA служат для подачи стерео сигнала с внешнего проигрывателя на
микшер.
14. MAIN (L, R)
Эти разъёмы служат для вывода мастер сигнала левого и правого каналов микшера
на внешнее устройство (например, усилитель).
15. CTRL RM
Эти разъёмы служит для вывода стерео сигнала главного выхода или кассетной
деки на мониторы.
16. PHONES
Этот разъём служит для вывода сигнала главного выхода или кассетной деки на
наушники.
Задняя панель
1. Разъём питания переменного тока
Используется для подключения внешнего адаптера. Перед подключением убедитесь,
что адаптер отключён от сети.
2. Переключатель питания.
