ПАНЕЛЬ УПРАВЛЕНИЯ
COMPACT-802

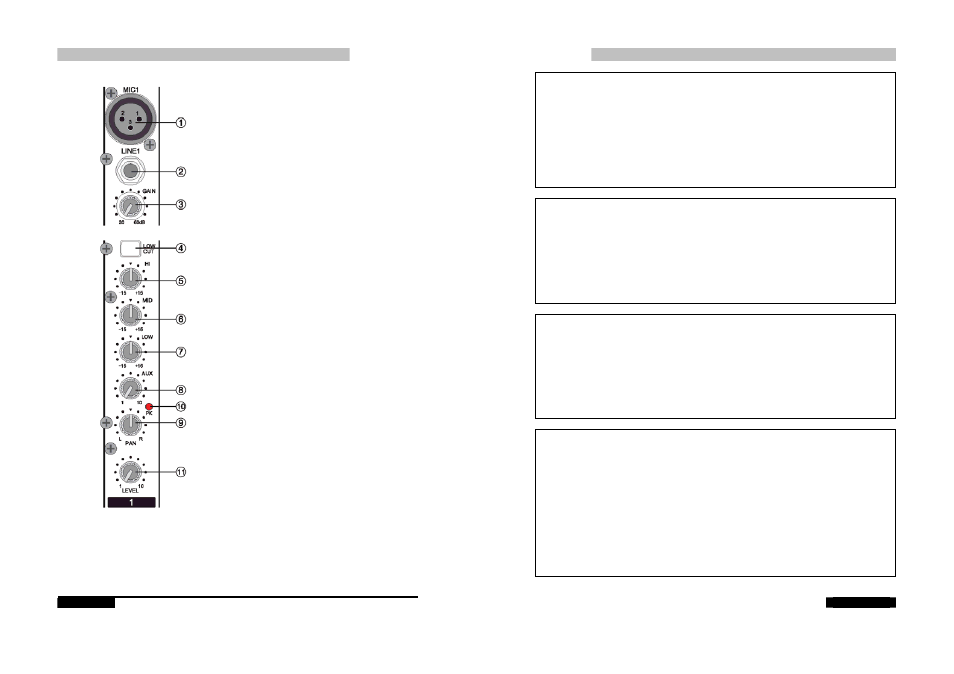

• Секция монофонического канала
1. MIC
Разъём XLR для подключения
микрофона. Входной уровень -60~-
20дБ. На разъём может подаваться
фантомное питание +48В для
конденсаторного микрофона.
2. LINE
Симметричный ¼” джек
для
подключения источника линейного
сигнала.
3. GAIN
Используйте регулятор для настройки
оптимального уровня входного сигнала.
Для наилучшего отношения С/Ш и
увеличения динамического диапазона
рекомендуется устанавливать уровень
так, чтобы индикатор пика (10)
загорался время от времени.
4. LOW CUT
При нажатии этой кнопки во вход
канала включается обрезной НЧ фильтр.
5. HI
Регулятор контролирует ВЧ эквалайзер.
6. MID
Этот регулятор контролирует СЧ
полосу.
7. LOW
Регулятор контролирует НЧ эквалайзер.
8. AUX
Регулятор определяет уровень сигнала,
посылаемого в шину AUX. Сигнал
берётся до фейдера канала, поэтому не
зависит от его положения.
9. PAN
Регулятор
используется для
распределения уровня сигнала канала по
шинам L/R. При среднем положении
регулятора
на шины подаётся
одинаковый сигнал.
10. PK
Красный светодиодный индикатор
загорается при появлении сигнала со
слишком высоким уровнем. Уровень
сигнала замеряется перед фэйдером
канала. Индикатор загорается за 3 дБ до
срыва сигнала (клипа) и предупреждает
о возможной перегрузке.
11. Фейдер уровня сигнала канала
Определяет уровень сигнала канала в
главном миксе. Установите на минимум,
если канал не используется.
Страница 3
COMPACT-802
ХАРАКТЕРИСТИКИ
Входы
Кол. Режимы Разъём Сопр. Уровень
Микрофон 2 Симметричные XLR 2 кОм -60дБ
Mono
LINE IN
2 Симметричные
3-
полюсный
TRS
47 кОм -45дБ
Stereo
LINE IN
2 Несимметричный 2 TRS 10 кОм -10дБ
Stereo
PLAY IN
1 Несимметричный 2 RCA 10 кОм -10дБ
Stereo
AUX RET
1 Несимметричный 2 TRS 10 кОм -10дБ
Выходы
Кол. Режимы Разъём Сопр. Уровень
Stereo MAIN
OUT
1 Несимметричный 2 TRS 75 Ом +4дБ
CTRL RM 1 Несимметричный 2 TRS 75 Ом +4дБ
AUX SEND 1 Несимметричный TRS 75 Ом +4дБ
Stereo REC
OUT
1 Несимметричный 2 RCA 1 кОм -10дБ
HEADPHONE 1 Несимметричный
3-
полюсный
TRS
75 Ом
3мВт @36
Ом
Макс.
чувствительность
Путь сигнала Условия
72дБ MIC IN---MAIN L/R, AUX SEND @620 Ом нагрузки
78дБ MIC IN---CTRL RM OUT L/R @620 Ом нагрузки
62дБ MIC IN---REC OUT @10 кОм нагрузки
55дБ MONO LINE IN--- MAIN OUT L/R @620 Ом нагрузки
22дБ ST. LINE IN--- MAIN OUT L/R @620 Ом нагрузки
22дБ AUX RET--- MAIN OUT L/R @620 Ом нагрузки
19дБ 2TK RET--- MAIN OUT L/R @620 Ом нагрузки
19дБ 2TK RET--- CTRL RM OUT L/R @620 Ом нагрузки
Эквалайзер канала HI
12кГц MID 2,5кГц LOW 80Гц макс регулировка +/-15дБ
Обрезной НЧ фильтр 80 Гц 18дБ/октава
Нелинейные искажения <0.1% @+14дБ 20~20000 Гц 620 Ом нагрузки
Диапазон частот +1/-2дБ @+4дБ 20~20000 Гц 620 Ом нагрузки
Макс выходной уровень +20дБ @0,5 THD 1 кГц 620 Ом нагрузки
Взвешенный
шум
входов предусилителя
микрофона -124дБ @150 Ом на максимальной чувствительности
Питание 230В переменного тока 50Гц
Потребляемая
мощность
5 Вт
Масса (с адаптером
питания)
1,8 кг
Габариты (мм) 176х38х212 (ШхВхГ)
