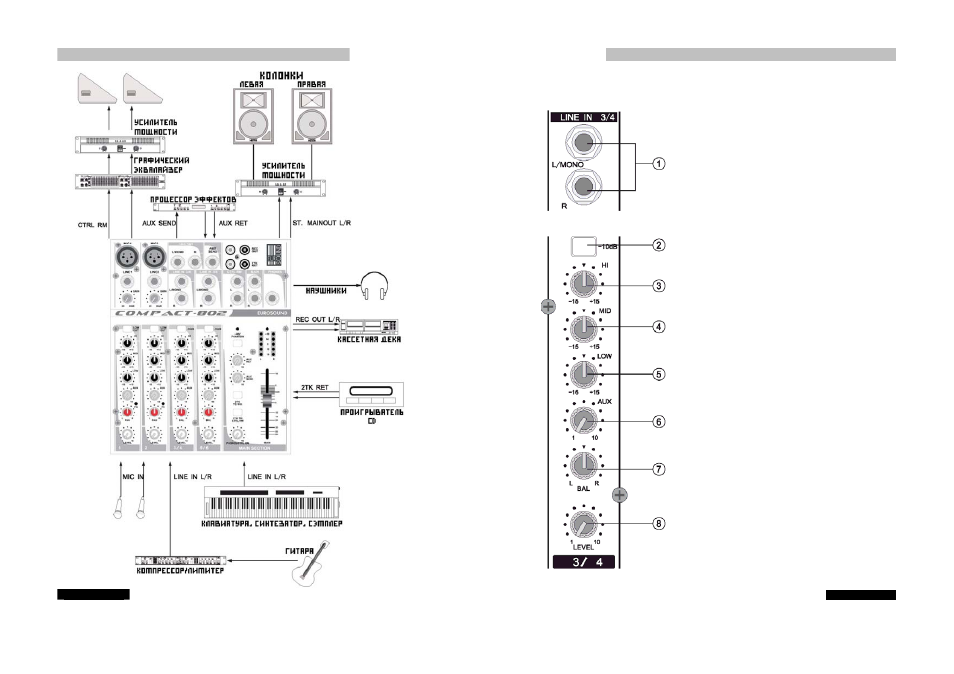

ПРИМЕР ИСПОЛЬЗОВАНИЯ
COMPACT-802
Страница 7
COMPACT-802
ПАНЕЛЬ УПРАВЛЕНИЯ
• Секция стереофонического канала
1.
L/MONO R
2 несимметричных двухполюсных джека для
подключения источника линейного сигнала с
уровнем -10дБ. Если источник монофонический,
используйте левый (L) разъём.
2. Аттенюатор -10дБ
Кнопка используется для адаптации уровня
сигнала разных источников. При нажатии
кнопки уровень сигнала на входе уменьшается
на 10 дБ.
3. HI
Используйте регулятор для усиления или
ослабления высоких частот.
4. MID
Используйте регулятор для усиления или
ослабления средних частот.
5. LOW
Используйте регулятор для усиления или
ослабления низких частот.
6. AUX
Используйте регулятор для определения уровня
сигнала каждого канала, посылаемого на шину
AUX. Сигнал берётся до фейдера канала,
поэтому не зависит от его положения.
7. BAL
Регулятор определяет относительный уровень
стерео сигнала левого и правого каналов.
8. LEVEL
Используйте регулятор для установки уровня
сигнала, подаваемого со входного на выходной
канал. Поверните до упора влево, если канал
свободен.
