Eurosound Compact-502 - Инструкция (Страница 6)

Страница 6

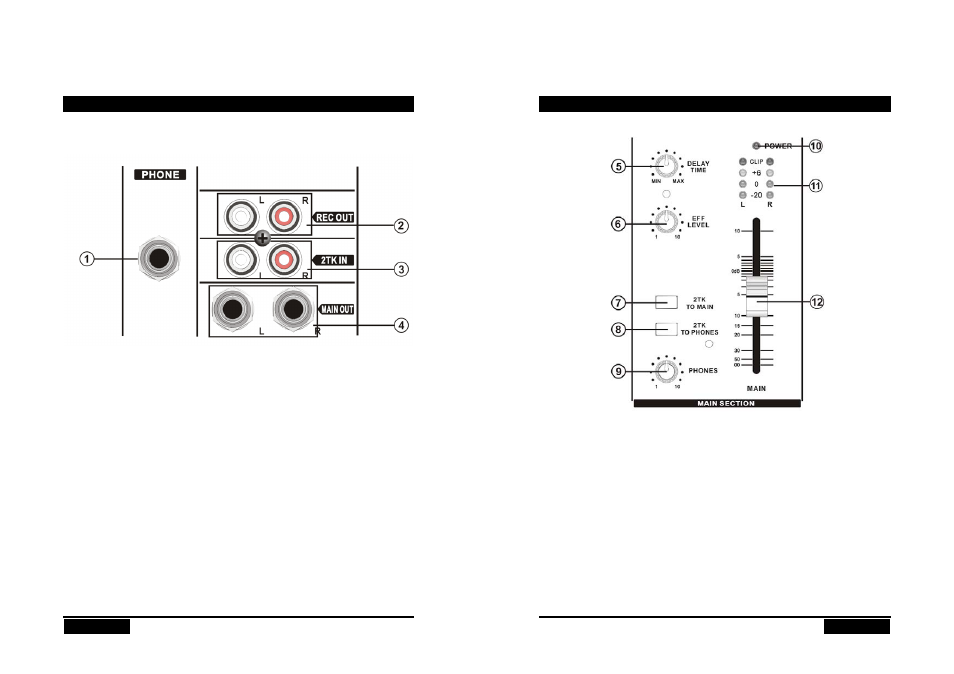

ПАНЕЛЬ УПРАВЛЕНИЯ
• Мастер секция
1.
PHONES
Разъём подаёт сигнал главного выхода или кассетной деки на наушники. Используется
для мониторинга каналов L/R главного микса, или входа деки. Источник мониторинга
определяется кнопкой (5).
2.
REC OUT
На эти разъёмы RCA выводится сигнал левого и правого каналов главного микса для
записи.
3.
2TK IN
Эти разъёмы RCA служат для подачи сигнала внешнего проигрывателя на микшер.
4.
MAIN (L, R)
Эти разъёмы служат для вывода линейных сигналов главного микса на внешнее
устройство (например, эквалайзер или усилитель мощности).
Страница 7
ПАНЕЛЬ УПРАВЛЕНИЯ
5.
DELAY TIME
Используется для управления временем задержки эхо встроенного процессора эффектов.
6.
EFX LEVEL
Используется для управления уровнем сигнала, посылаемого в мастер канал с
встроенного процессора эффектов.
7.
2TK TO MIX
При нажатии этой кнопки, входной сигнал с разъёмов 2TK RET подаётся в главную
шину и на разъёмы главного выхода.
8.
2TK TO CTRL RM
При нажатии этой кнопки, входной сигнал PLAY подаётся на выходы мониторов и
наушников. При отпускании, кнопки на эти выходы подаётся сигнал главного микса.
