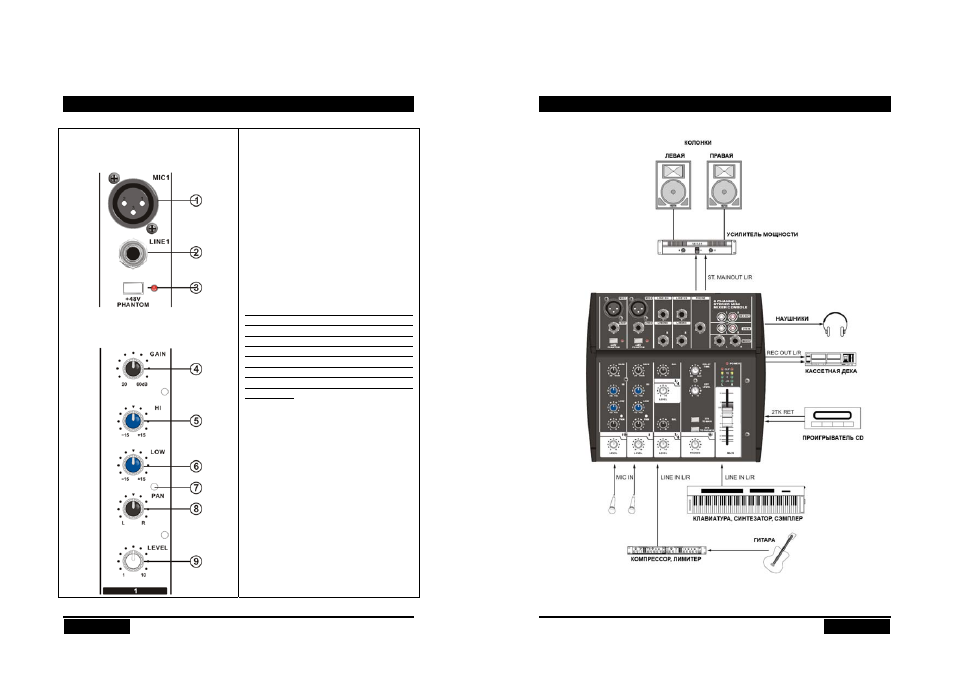

ПАНЕЛЬ УПРАВЛЕНИЯ
• Секция моно канала
1. MIC
XLR вход для подключения микрофона с
уровнем
сигнала -60~-20дБ. При
включении фантомного питания на
конденсаторный микрофон подаётся
постоянный ток +48В.
2.
LINE
¼” симметричный джек для подключения
источника линейного сигнала с уровнем -
40дБ~0дБ.
3.
Кнопка и индикатор +48V
Кнопка служит для включения и
выключения фантомного питания на
микрофонных разъёмах всех входных
каналов.
Примечание: установите регуляторы
уровня
каналов в минимальное
положение, прежде чем включать или
выключать
эту кнопку. После
включения фантомного питания не
подключайте
и не отключайте
микрофоны. Не нажимайте кнопку при
использовании
динамического
микрофона.
4.
GAIN
Используйте регулятор для установки
оптимального уровня входного сигнала.
Для увеличения динамического диапазона
и отношения сигнал-шум рекомендуется
установить уровень так, чтобы индикатор
пика загорался изредка.
5.
HI
Регулирует уровень ВЧ входного сигнала.
12кГц
±15дБ.
6.
LOW
Регулирует уровень НЧ входного сигнала.
80Гц
±15дБ.
Страница 9
ПРИМЕР ПРИМЕНЕНИЯ
