Страница 8
ПАНЕЛЬ УПРАВЛЕНИЯ
9. PHONES
Регулятор управляет уровнем сигнала, посылаемого на наушники и мониторы.
10. Индикатор питания
Показывает статус встроенного источника питания постоянного тока.
11. Индикатор уровня выходного сигнала
Показывает уровень стерео сигнала главного выхода (левый и правый каналы) или входа
воспроизведения (переключается при перенаправлении сигнала, поступающего на выход
наушников).
12. Фейдер главного выхода
Ползунок управляет окончательным уровнем сигнала, поступающего на главные выходы
микшера.

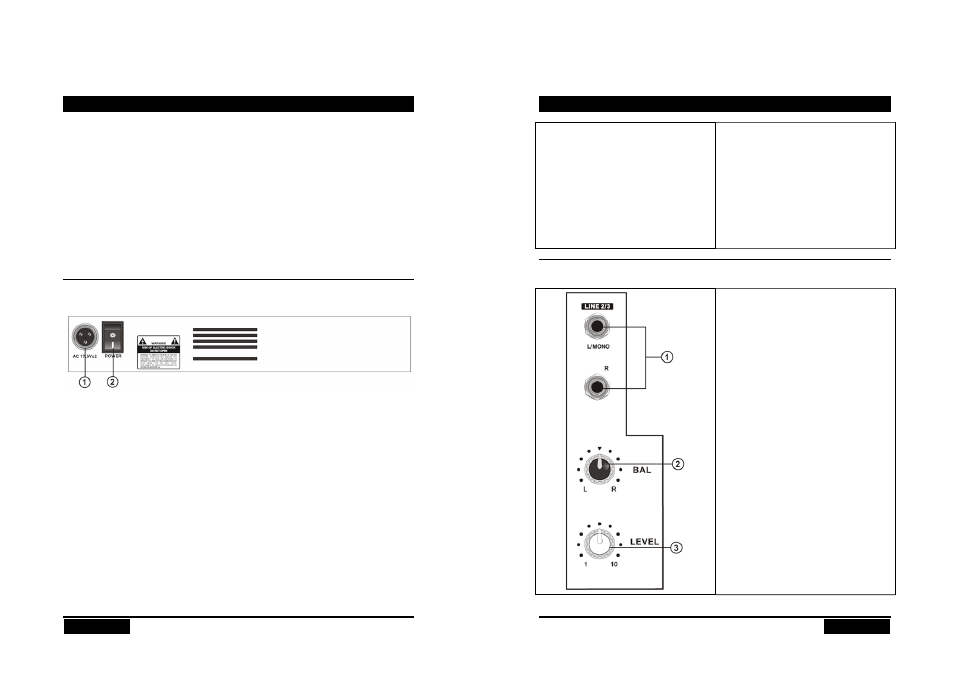

• Задняя панель
1.
17,5 В х 2 разъём питания переменного тока
Разъём используется для подключения прилагаемого адаптера питания (не используйте
другие адаптеры).
2.
Переключатель питания
Включает и выключает питания устройства.
Страница 5
ПАНЕЛЬ УПРАВЛЕНИЯ
7.
Индикатор PEAK
Этот индикатор загорается при наличии
слишком
высокого уровня сигнала.
Уровень определяется до фейдера канала.
Индикатор загорается приблизительно за
3дБ до срыва сигнала, тем самым
предупреждая о возможной перегрузке.
8.
PAN
Этот регулятор используется для
перемещения сигнала канала по L/R
каналам.
9. Фейдер канала LEVEL
Регулятор определяет уровень сигнала
канала в главной шине, тем самым
регулируя баланс громкости каналов. Если
канал не используется, поверните влево до
упора.
• Стерео канал
1. L/MONO R
Эти 2 несимметричных двухконтактных
джека используются для ввода линейного
стерео сигнала с уровнем -10дБ. Если
источник
сигнала монофонический,
используйте только левый разъём.
2.
BAL (баланс)
Регулятор определяет уровень сигнала
канала, посылаемого в левую и правую
шины микса, что позволяет плавно
перемещать источник сигнала по стерео
образу.
3.
Фейдер канала LEVEL
Регулятор определяет уровень сигнала
канала в главной шине, тем самым
регулируя баланс громкости каналов. Если
канал не используется, поверните влево до
упора.
