67
Микрофонный сигнал имеет две траектории, по который он маршрутизируется на встроенный рекордер и
порт USB для маршрутизации на компьютер. Траектория Е отводит микрофонный сигнал на входе и
посылает необработанный сигнал на порт USB. Траектория С отводит микрофонный сигнал на выходе

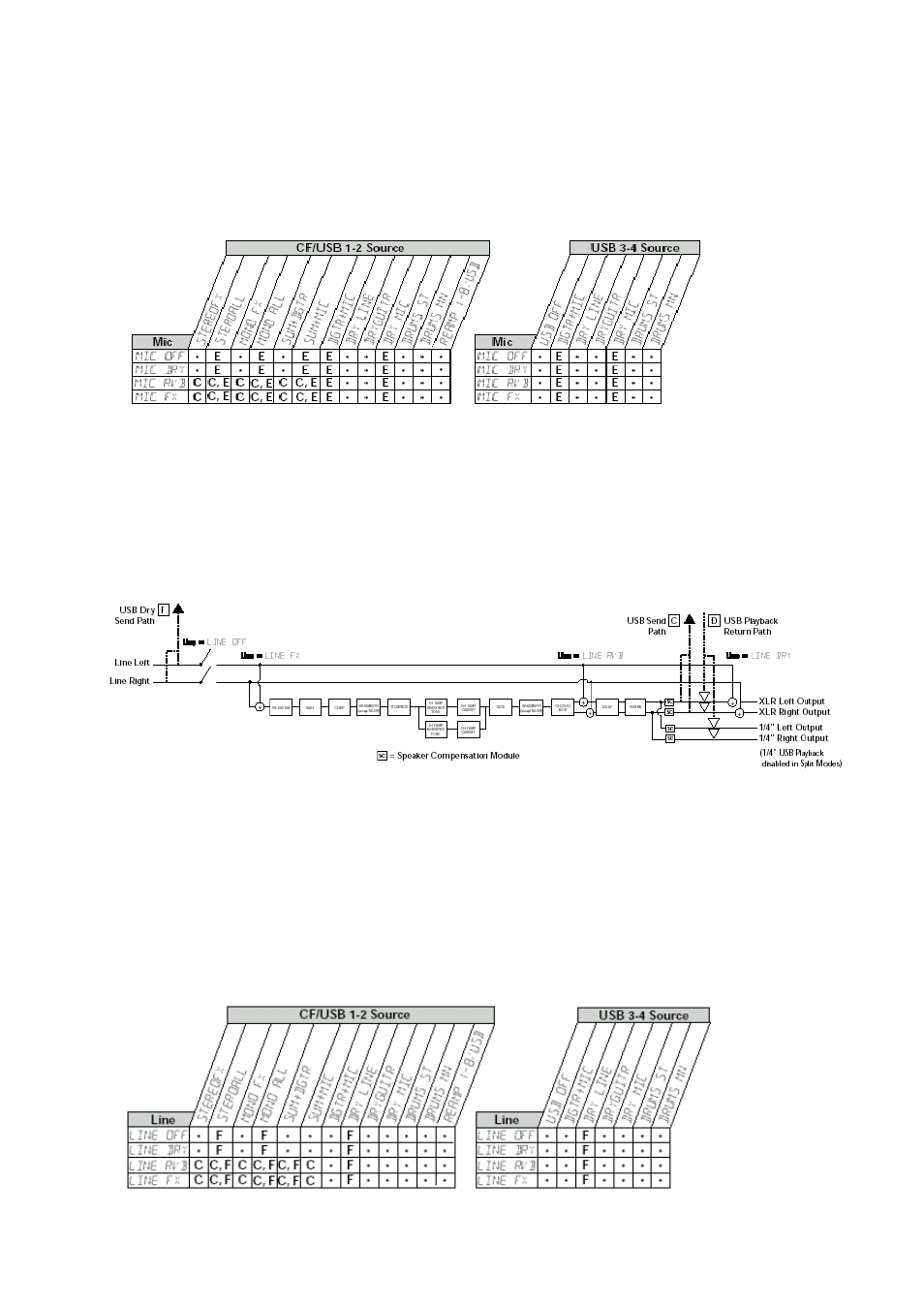

GNX4 и может включать любые обработки эффектов. Ниже показана матрица, в которой сигнал отведен
исходя из конфигурации установок Mic, CF/USB 1-2 Source и USB 3-4 Source.
Маршрутизация микрофонных входов на CF/USB
Маршрутизация линейного сигнала
Линейные сигналы, также как и микрофонные, могут быть маршрутизированы через GNX4 . LINE OFF
отключает линейный вход от прослушивания, но он по-прежнему может быть записан с использовани-
ем STEROALL, MONO ALL, или DRY LINE в качестве источника входа. LINE DRY маршрутизирует
линейный сигнал в обход обработки эффектами GNX4 и микширует его на левом и правом выходах
соответственно. LINE RV B маршрутизирует линейный сигнал только на модули задержки и ревербера-
ции GNX4. LINE FX маршрутизирует линейный сигнал через все эффекты GNX4
Линейные входные сигналы, как видно на предыдущей диаграмме маршрутизации линейного сигнала,
имеют две траектории, по которым они маршрутизируются на встроенный рекордер и порт USB для
маршрутизации на компьютер. Траектория F отводит линейные входные сигналы на входе и посылает
необработанный сигнал на GNX4 рекордер и порт USB. Траектория С отводит эти сигналы на выходе
GNX4 и может включать любые обработки эффектов. Ниже показана матрица, в которой сигнал отведен
исходя из конфигурации установок Line, CF/USB 1-2 Source и USB 3-4 Source.
Маршрутизация линейный входных сигналов на CF/USB
