Установка на большой сцене (Stereo Amp/Cabinet Rig)
Конфигурация большой сцены позволяет вам в реальности вытащить все остановы, так как пространство
не является неизбежной проблемой, а только громкость. Для этого приложения, подключите гитару к
GNX4 и подключите кабели моно инструмента от 1/4 дюймовых выходов GNX4 к стерео усилителю
мощности, питающему два кабинета. Использование двух кабинетов дает более драматичное стерео
разделение и помогает расширить зону наилучшего восприятия для звука при перемещении по сцене.
Другая замечательная идея состоит в том, что XLR выходы GNX4 непосредственно подаются на корпус
Акустической Системы и звукооператор регулирует громкость FOH в целом миксе. Затем, если необхо-
димо поднять громкость сцены, вы не расстроите его попыткой изменения баланса громкости гитары в

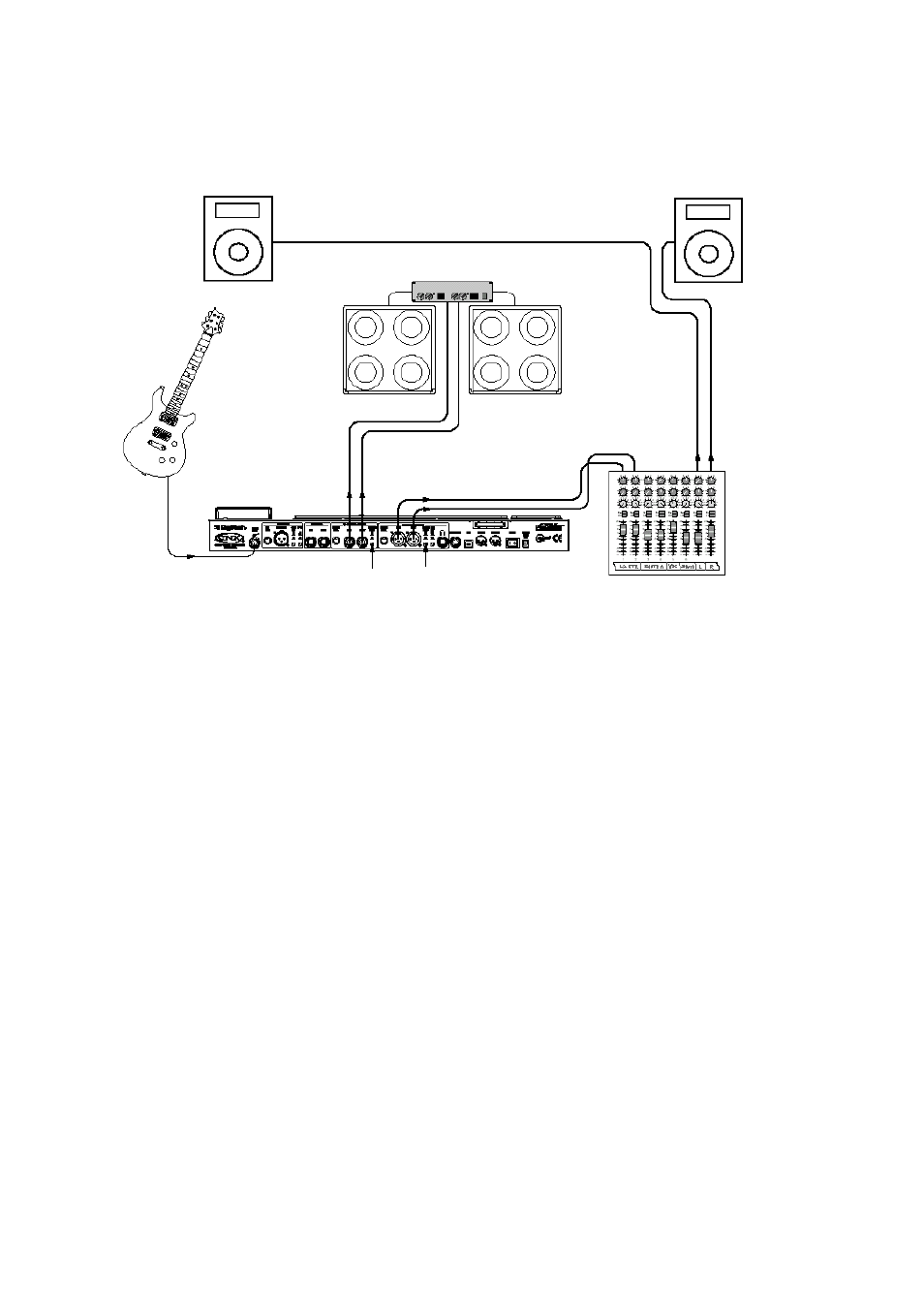

миксе представления. На приведенной диаграмме показывается обычная концертная установка для
большой сцены.
1. Подключите гитару ко входу гитары GNX4
2. Подключите кабель одиночного моно инструмента от левого и правого 1/4 дюймового линейных
выходов GNX4 к стерео усилителю мощности и переключите Speaker Compensation 1/4 дюймовых выхо-
дов в позицию выключено.
3. Подключите XLR кабели от левого и правого XLR выходов GNX4 к корпусу РА микшера и переклю-
чите Speaker Compensation XLR выходов в положение включено.
4. Нажмите на кнопку Output Setup GNX4 и выберите режим «STEROALL» с помощью КОЛЕСА
ВВОДА.
Стерео усилитель мощности
кабинет 2-х динамиков
гитара
1/4 дюймовые симмет-
ричные выходы XLR симметричные
выходы
микшер
вход гитары
Переключатель компенсации
динамика (1/4 дюймовые
выходы)
Динамики РА (левый) Динамик РА (правый)
Переключатель
компенсации динами-
ка (XLR выходы)
