66
Аудио маршрутизация для записи

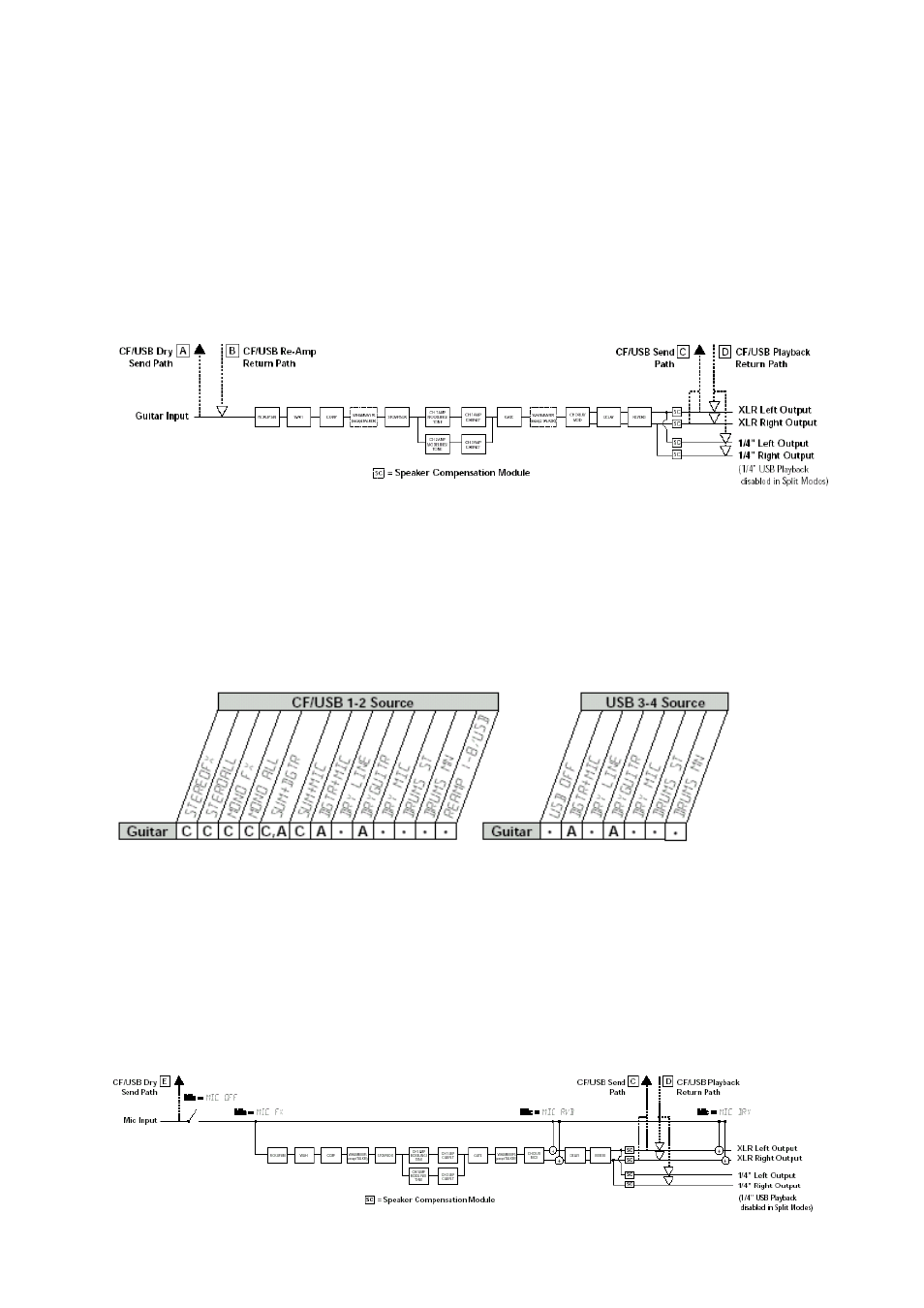

Нижеследующие диаграммы показывают схему маршрутизации различных входных сигналов через
GNX4 и их выход на флэш карту и компьютер (USB) для записи:
Маршрутизация гитарного сигнала
Гитарный сигнал маршрутизируется со входа через обработку эффектами GNX4 и далее на пару выхо-
дов. Сигнал посылается на встроенный рекордер и USB может быть отведен либо на входе (CF/USB
Send Path A), либо на конце цепи эффектов (CF/USB Send Path C). Сигналы, записанные с CF/USB
Send Path A могут быть позже воспроизведены через GNX4 для повторного усиления. Дополнительная
информация о работе этой функции дается в разделе Повторное усиление гитарного трека на
странице 97.
Гитарный сигнал имеет две траектории, по который он маршрутизируется на встроенный рекордер и порт
USB для маршрутизации на компьютер. Траектория А отводит гитарный сигнал на входе и посылает
необработанный сигнал на рекордер GNX4 и на порт USB. Траектория С отводит гитарный сигнал на
выходе GNX4 и может включать любые обработки эффектов. Ниже показана матрица, в которой сигнал
отведен исходя из конфигурации установок CF/USB 1-2 Source и USB 3-4 Source.
Маршрутизация гитарного входа на CF/USB
Маршрутизация микрофонного сигнала
Микрофонный сигнал может быть маршрутизирован через GNX4 различными способами. MIC OFF
отключает микрофонный вход от прослушивания, но он по-прежнему может быть записан с использова-
нием STEROALL, MONO ALL, SUM+MIC, DGTR+MIC, или DRY MIC в качестве источника входа. MIC
DRY маршрутизирует микрофонный сигнал в обход обработки эффектами GNX4 и микширует его на
выходах. MIC RV B маршрутизирует микрофонный сигнал только на модули задержки и реверберации
GNX4. MIC FX маршрутизирует микрофонный сигнал через все эффекты GNX4
