34
Re
v0.02

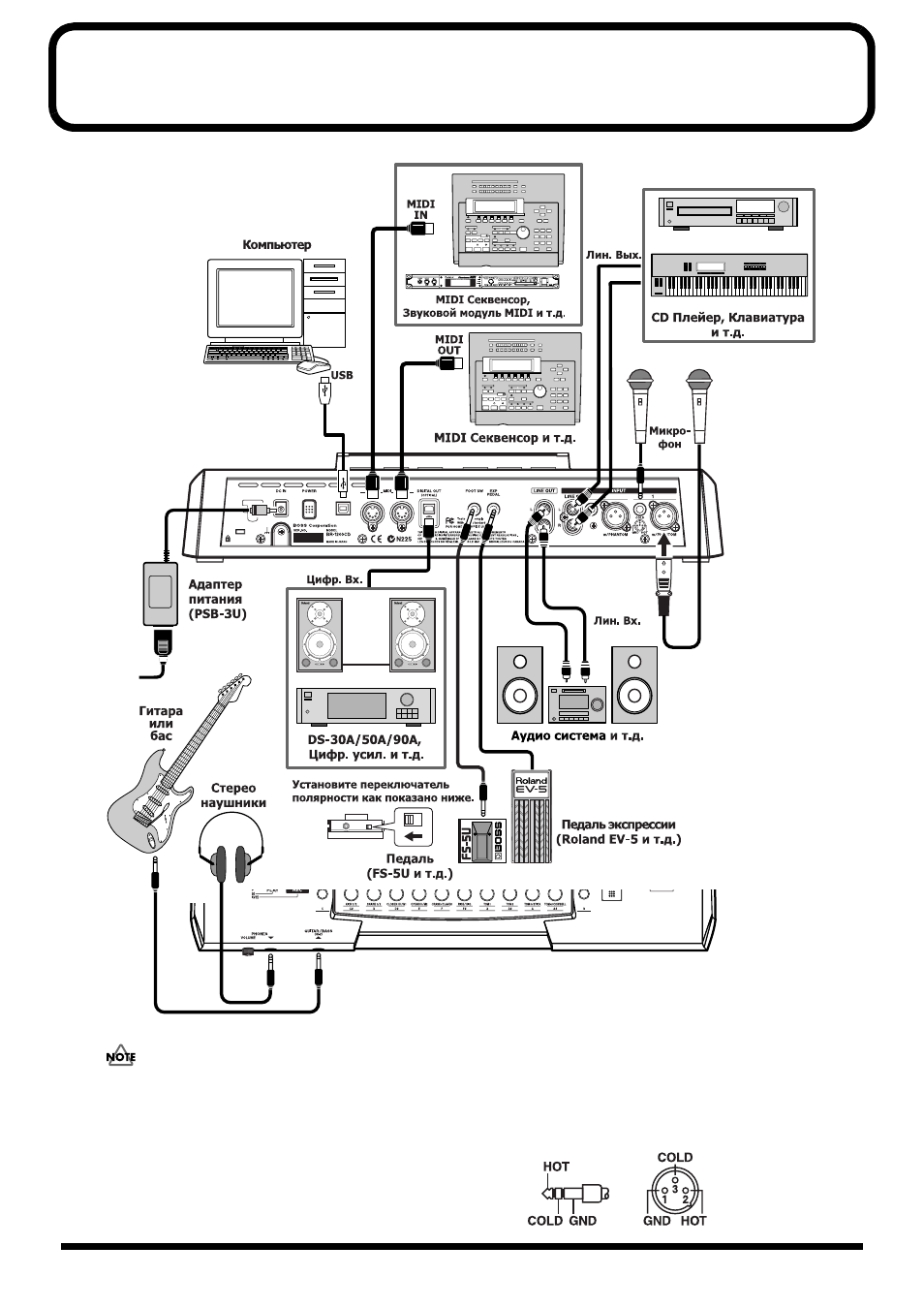

Ïîäêëþ÷åíèå äðóãèõ óñòðîéñòâ ê
BR-1200CD
fig.07-01
Во избежание повреждения акустических систем,
усилителя и других приборов, всегда отключайте
их электропитание во время подключения к BR-
1200CD (также при этом рекомендуется либо от-
ключать воспроизведение, либо установить на ми-
нимальное значение ползунки громкости воспро-
изведения микшера портостудии).
Прибор оборудован балансными разъемами (XLR/
TRS) на аудио-входах INPUT/MIC 1 и 2. Схема контак-
тов в этих разъемах приведена ниже (HOT - "плюс";
COLD - "минус"; GND - "экран"). Обязательно изучайте
инструкции к микрофонам (прочим устройствам)
прежде, чем подключать их к этим аудио-входам.
fig.XLR
