Работа с устройством Односторонний анализатор рассеяния
Односторонний анализатор рассеяния 39
Установка универсального интерфейса EXFO (EUI)
Установка универсального интерфейса
EXFO (EUI)
К стационарной базовой плате интерфейса EUI можно подключить
разъемы с угловой (APC) или неугловой (UPC) шлифовкой контактов.
Зеленый контур вокруг базовой платы означает, что плата
предназначена для разъемов типа APC.

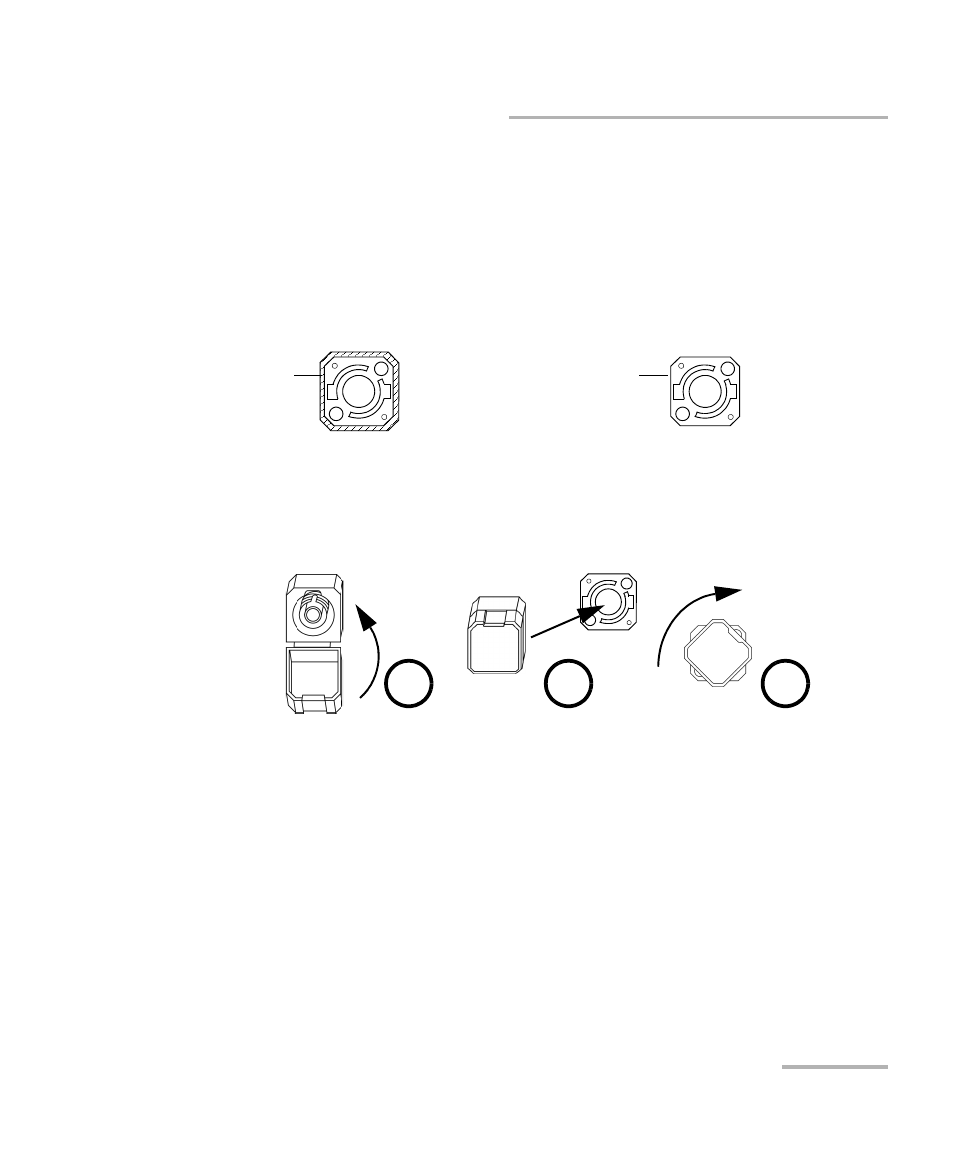

Для установки адаптера разъема EUI на базовую плату EUI
необходимо выполнить следующие действия.
1. Держите адаптер разъема EUI таким образом, чтобы
пылезащитный колпачок открывался вниз.
2. Закройте пылезащитный колпачок, чтобы надежнее удерживать
адаптер разъема.
3. Вставьте адаптер разъема в базовую плату.
4. С усилием нажав на адаптер разъема, поверните его по часовой
стрелке в базовой плате, чтобы зафиксировать в требуемом
положении.
Чистая металлическая
поверхность
(или голубая кромка)
обозначает разъем типа UPC
Зеленая кромка
обозначает
разъем типа
APC
2 3 4
