Начало работы с устройством Односторонний анализатор рассеяния
Односторонний анализатор рассеяния
13
Установка и извлечение модулей тестирования
Для извлечения модуля из компактной модульной платформы
FTB-200 необходимо выполнить следующие действия.
1. Выключите питание устройства.
2. Расположите устройство нижней панелью к себе.
3. С помощью монетки стопорный винт против часовой стрелки до
упора.
Модуль будет постепенно освобождаться из слота.
4. Расположите устройство верхней панелью к себе.
5. Извлеките модуль, удерживая его за боковые кромки или за ручку
(НЕ за разъем).

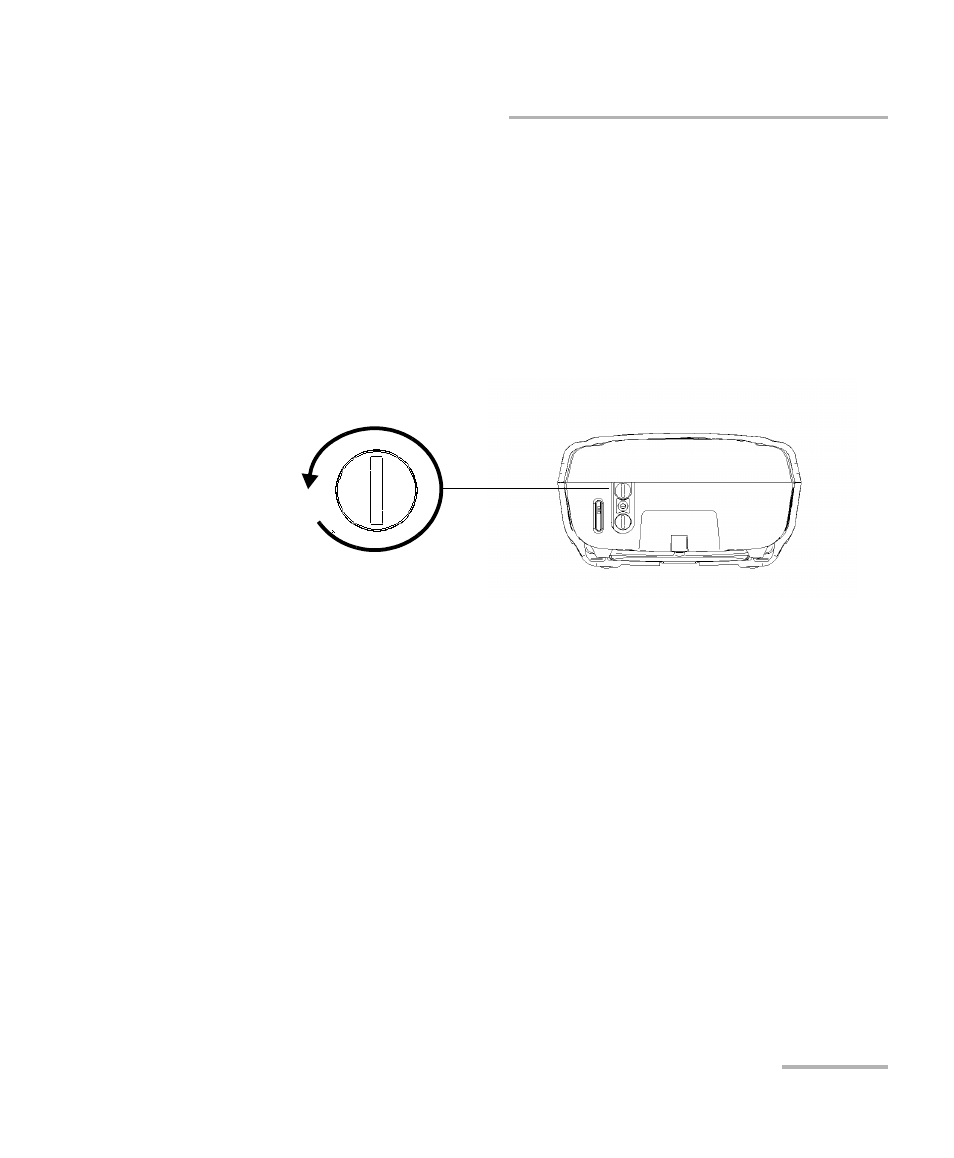

Поверните стопорные
винты по часовой стрелке
Нижняя панель
