САМОСТОЯТЕЛЬНОЕ ТЕКУЩЕЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5. Откройте капот.
6. Проведите на экране вертикальную и го
ризонтальную линии через центр свето
вого пятна каждой фары. После этого
под
горизонтальной
линией
проведите
параллельную ей линию на расстоянии
30 мм.
7.
Для
регулировки
В
ВЕРТИКАЛЬНОЙ
ПЛОСКОСТИ
вращайте
винт
крестооб
разной отверткой так, чтобы граница пят
на ближнего света каждой фары распо
ложились у нижней горизонтальной ли
нии экрана.
8.
Для регулировки В ГОРИЗОНТАЛЬНОЙ
П.ПОСКОСТИ вращайте винт крестооб
разной отверткой так, чтобы граница пят
на ближнего света каждой фары распо
ложились у вертикальных линий экрана.

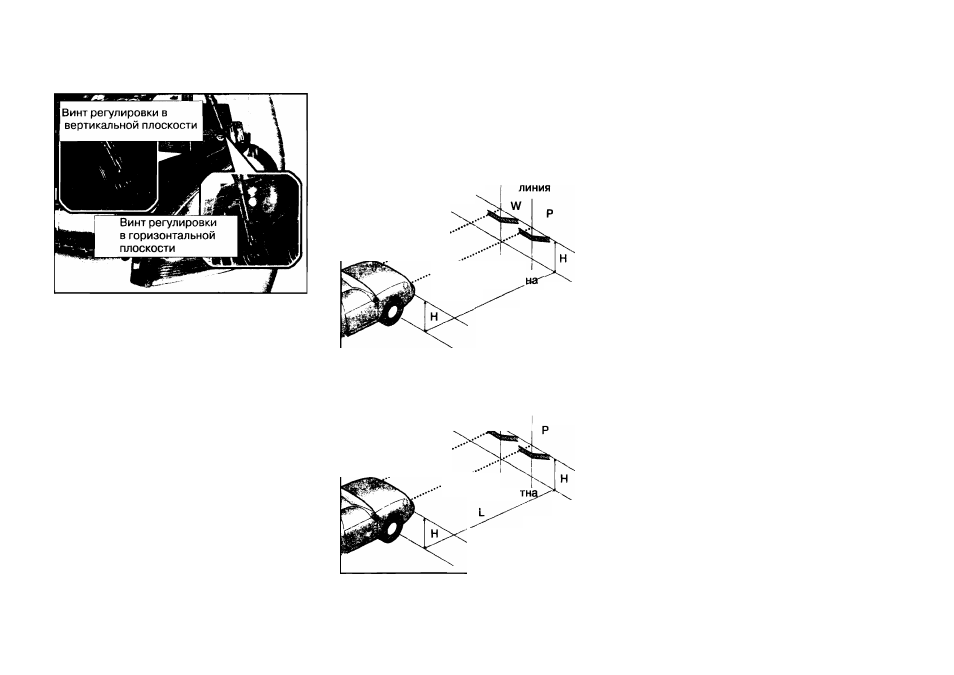

Регулировка пучка света после замены
блок-фары
Автомобили с левосторонним
рулевым управлением
Вертикальная
Г оризонтальна^
линия
‘Граница
светового пях
Г
Линия пола
Автомобили с правосторонним
рулевым управлением
Вертикальная
Г
оризонтальная\^
линия
линия
...Граница
светового пя
Линия пола
При замене блок-фары в ходе ремонте пе
редней части кузова следует проверить по
ложение ее пучка света с помощью экрана,
как показано на рисунке. Включите фары.
1. Отрегулируйте световые пучки так, чтобы
их оси были параллельны оси кузова и
проходили через точки «Р», показанные
на рисунке.
2.
Оси пучков света показаны на рисунке
пунктиром.
6-35
