САМОСТОЯТЕЛЬНОЕ ТЕКУЩЕЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

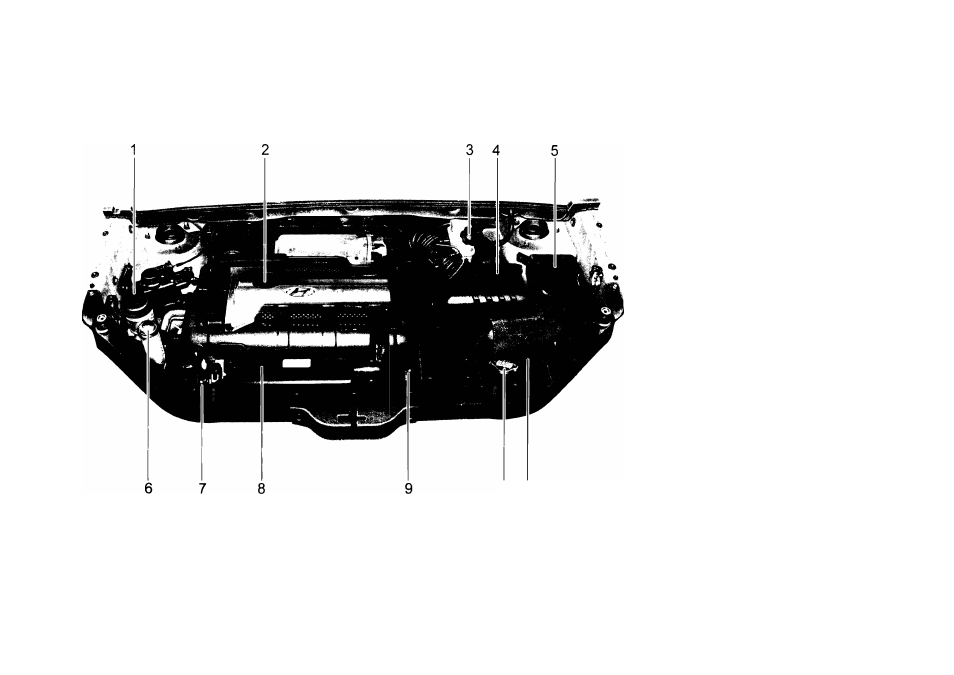

МОТОРНЫЙ ОТСЕК (АВТОМОБИЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ ОБЪЕМОМ 2,0 л)
ВНИМАНИЕ:
• При проверке и техническом обслужи
вании
двигателя
осторожно
действуй
те инструментами и иными тяжелыми
предметами, чтобы не повредить пла
стмассовую
декоративную
крышку
двигателя.
10 11
1. Бачок насоса гидроусилителя рулевого
управления
2. Пробка расширительного бачка системы
охлаждения двигателя
3. Пробка маслозаливной горловины двига
теля
4. Бачок гидропривода тормозов и сцепле
ния
5. Топливный фильтр
6. Блок предохранителей и реле
7. Бачок смывателя ветрового стекла
8. Маслоизмерительный щуп двигателя
9.
Маслоизмерительный щуп автоматиче
ской
коробки
передач
(автомобили
с
АКП)
10. Аккумуляторная батарея
11. Воздущный фильтр
6-4
