Использование разъема iso – Инструкция по эксплуатации Hyundai H-CMD7079
Страница 51
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
динамика, изолируйте концы проводов с помощью изоляционной ленты во избежание короткого
замыкания.
Не заземляйте отрицательные клеммы проводов динамиков на корпус автомобиля.
Использование разъема ISO

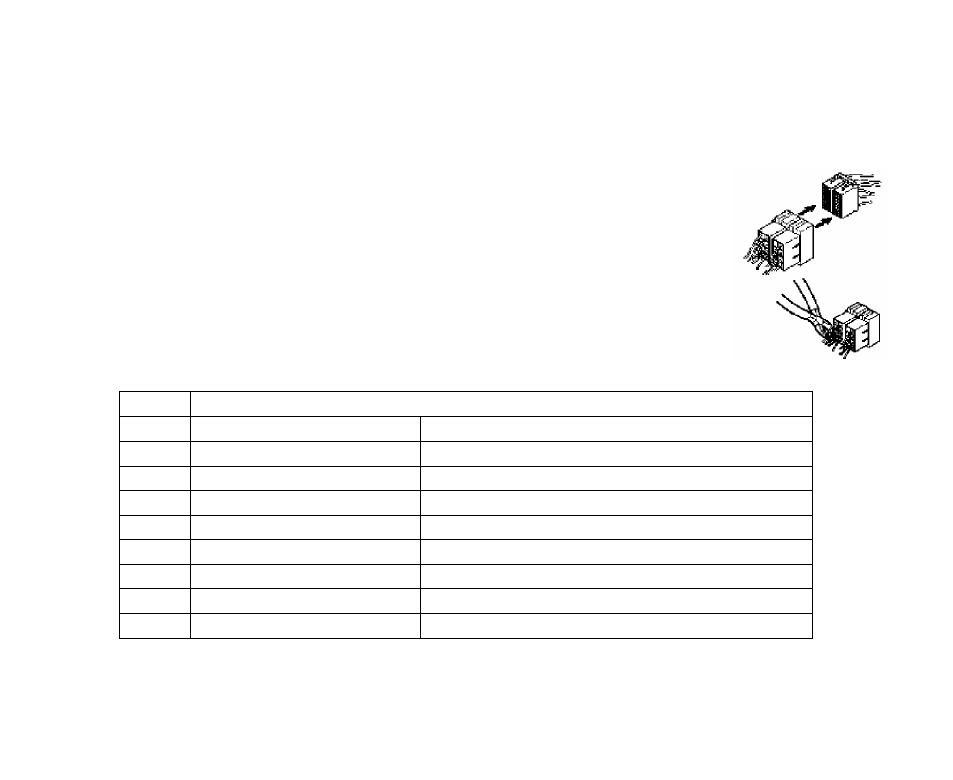

1. Если в Вашем автомобиле есть разъем ISO, произведите подключение, как
показано на рисунке.
2.
Для подключений без разъемов ISO внимательно проверьте все провода перед
подключением,
неправильное
подключение
может
привести
к
повреждениям
изделия. Обрежьте разъем, подключите цветные головки разъема к шнуру питания
батареи в соответствии с приведенной таблицей.
Номер
Функция
Разъем A
Разъем В
1
Задний правый(+)---Голубой
2
Задний правый(-)---Голубой/Белый
3
Передний правый(+)---Серый
4
Питание 12В (+)/желтый
Передний правый(-)---Серый/Белый
5
Авто антенна /оранжевый
Передний левый(+)---Зеленый
6
Подсветка панели/белый
Передний левый((-)---Зеленый/Белый
7
АСС+/красный
Задний левый(+)---Коричневый
8
Земля/черный
Задний левый(-)---Коричневый/Белый
51
